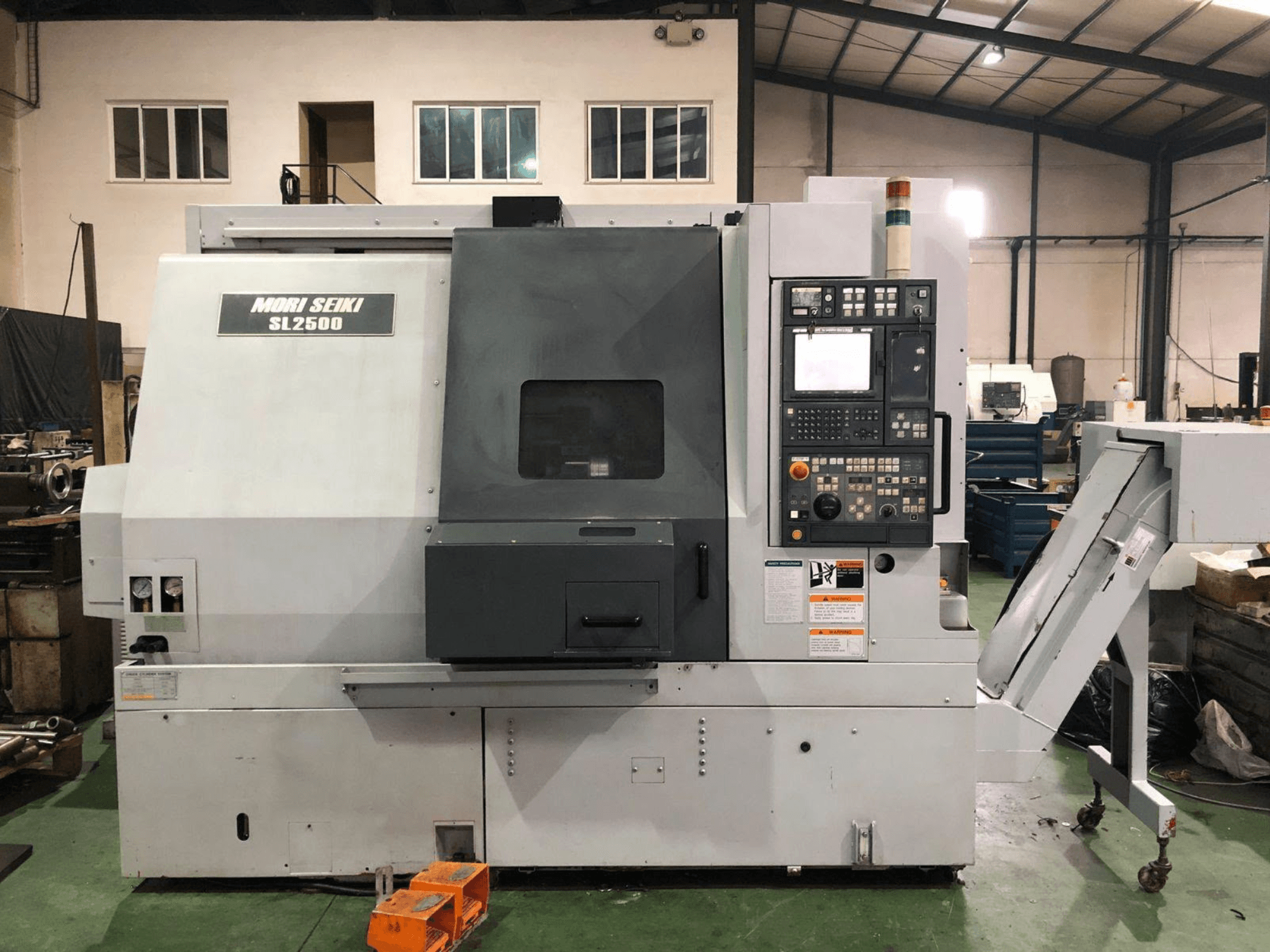

DMG Mori Seiki - SL 2500 YES-TUR-DMG-2005-00001

• Kapacita a pracovní plocha:

  • Max. průměr otáčení: 755 mm

  • Max. průměr obrábění: 390 mm

  • Max. délka obrábění: 655 mm

  • Kapacita tyčí: 75 mm

  • Rychlopohyb: 18 m/min (X) / 24 m/min (Z)

  • Vodicí dráhy: Skříňové vodicí dráhy na všech osách

• Hlavní vřeteno a vřeteník:

  • Točivý moment vřetena: 640 Nm

  • Hrot vřetena: A2-8

  • Sklíčidlo: 250 mm Kitagawa B-210 (metrické)

  • Chlazení: Chladič vřetenového oleje Daikin

• Revolverová hlava a poháněné nástroje:

  • 12-pozicová revolverová hlava (všechny pozice motorizované)

  • Doba indexace revolverové hlavy: 0,2 s

  • Otáčky poháněného nástroje: 4 000 ot./min

  • Motor poháněného nástroje: 5,5 kW

  • Systém upevnění nástrojů: Systém rychlého výměny nástrojů Sandvik Capto (v hodnotě 22 000–24 000 €)

• Koník a osy:

  • Konfigurace os: 4 osy (X, Z, Y, C)

  • Koník: Programovatelný hydraulický koník

  • Kónus koníku: Morseův kónus MT5

• Řízení, software a měření:

  • 3D grafická simulace pomocí vlastního CAM softwaru

  • Ověření doby cyklu

  • Automatická regulace zatížení a monitorování opotřebení nástroje

  • Měření nástroje: Automatické rameno pro přednastavení nástroje Renishaw

  • Připojení: USB, PCMCIA, RS-232

Doplňkové vybavení

• Rozhraní pro podavač tyčí (stroj připraven)

• Rozhraní pro hydraulickou opěrku Autoblok (připraveno k instalaci)

• Automatický zachycovač obrobků

• Boční dopravník třísek s kloubovým mechanismem

• Široký sortiment držáků statických a poháněných nástrojů

• Dvojitý nožní pedál (ovládání hlavního sklíčidla a koníku)

• Elektrický transformátor

• Kompletní dokumentace: Seznam dílů, elektrická schémata, programovací a provozní příručky
