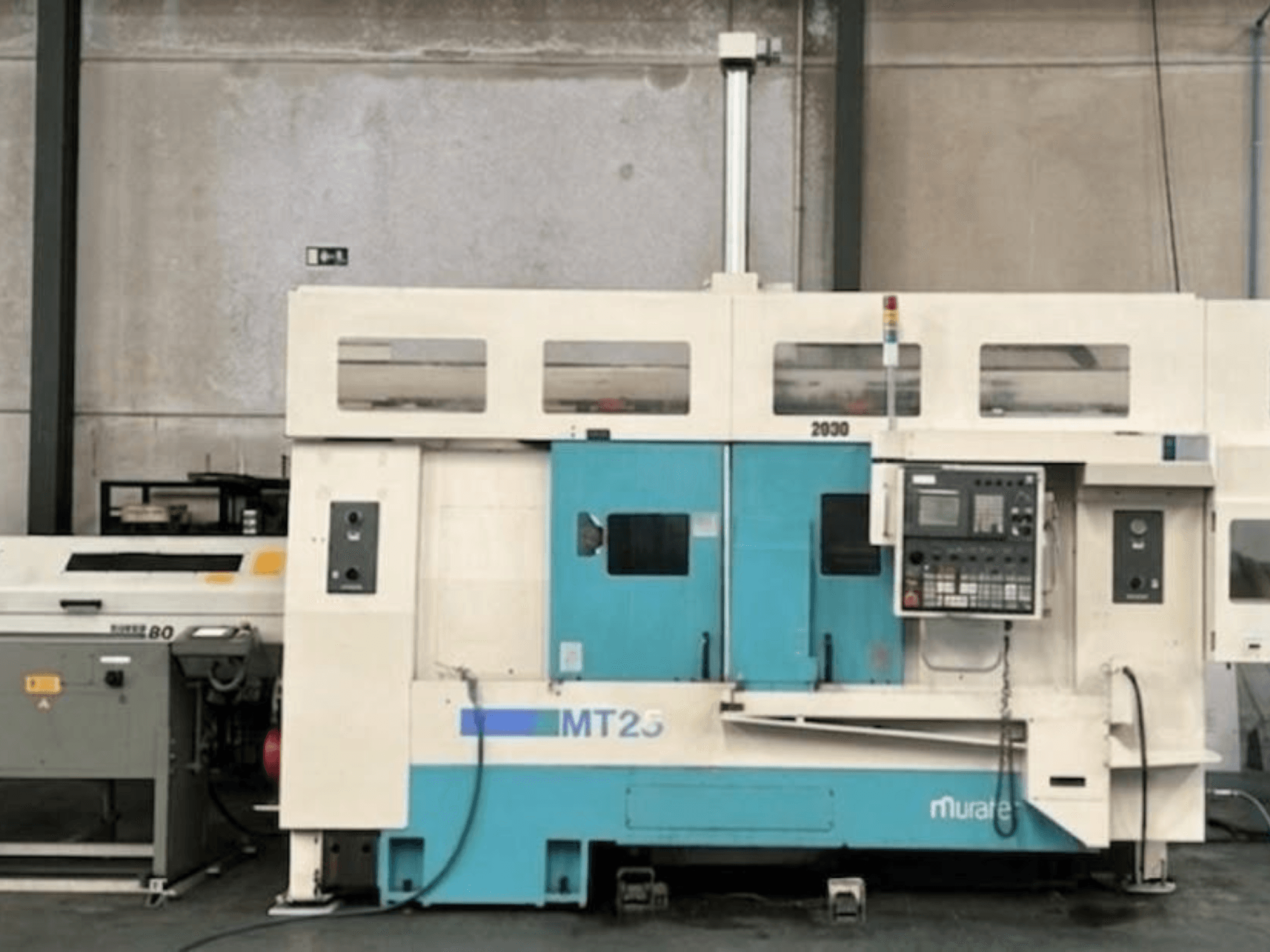

Muratec - MT 25 MYES-TUR-MUR-2001-00002

• Konfigurace: Dvě vřetena / dvě revolverové hlavy / dvě osy Y (9 řízených os).

• Řídicí jednotka: Fanuc CNC (motory, serva, elektronika)

• Stav: V současné době v provozu; okamžité dodání

• Pojezdy: 1. díl, 2. díl, 3. díl, 4. díl, 5. díl, 6:

  • X1: 230 mm

  • X2: 230 mm

  • Z1: 250 mm

  • Z2: 700 mm

  • Y: 100 mm (±50 mm)

  • Z3 (dílčí vřeteno): 750 mm

• Kapacita a obálka:

  • Max. průměr obrábění: 370 mm

  • Maximální délka obrábění: 920 mm

  • Kapacita tyče: 67 mm

  • Rychlý posuv (X/Z): 20 / 25 m/min

• Vřetena (dvojitá, identická): 1:

  • Čelo vřetena: 2 (dvě vřetena), 2 (dvě vřetena): A2-6

  • Krouticí moment: vřeteno: 2,5 mm 420 N-m

  • Přenos obrobku: Automatický přenos mezi vřeteny s regulací krouticího momentu

• Možnost revolverů a nástrojů:

  • Revolvery: 2 (obě s osou Y a osou C)

  • Stanice: 2: 15 na revolver (všechny pod napětím/poháněné)

  • Rychlost obrábění za chodu: 3 000 otáček za minutu

  • Motor pro obrábění za chodu: 4 kW

  • Doba indexování: 0,2 s

• Konstrukce a vlastnosti:

  • Vodicí dráhy: Dráhy: pevné skříňové (prizmatické) na všech osách

  • Čištění: Automatické tryskání vzduchem/chladivem pro čištění pod vřetenem.

  • Monitorování: Systém kontroly zatížení a monitor opotřebení nástroje

Další vybavení

• Portálový nakladač: Rychlý 3-osý portálový robot, nosnost 8 kg (automatické nakládání/vykládání).

• Podavač tyčí: 1,5m CNC nakladač tyčí

• Zachycovač dílů: Automatické výkyvné rameno pro malé hotové díly

• Dopravník dílů: Integrovaný pásový dopravník pro hotové díly

• Prostor pro odběr vzorků: Samostatný prostor pro kontrolu během procesu

• Dopravník třísek: Dopravník třísek se zadním výstupem a závěsem

• Obráběcí zařízení: 2 × Kitagawa 250 mm hydraulická sklíčidla

• Nástrojové vybavení v ceně: Kompletní sada statických držáků (OD/ID) a živých držáků (axiální/radiální).
