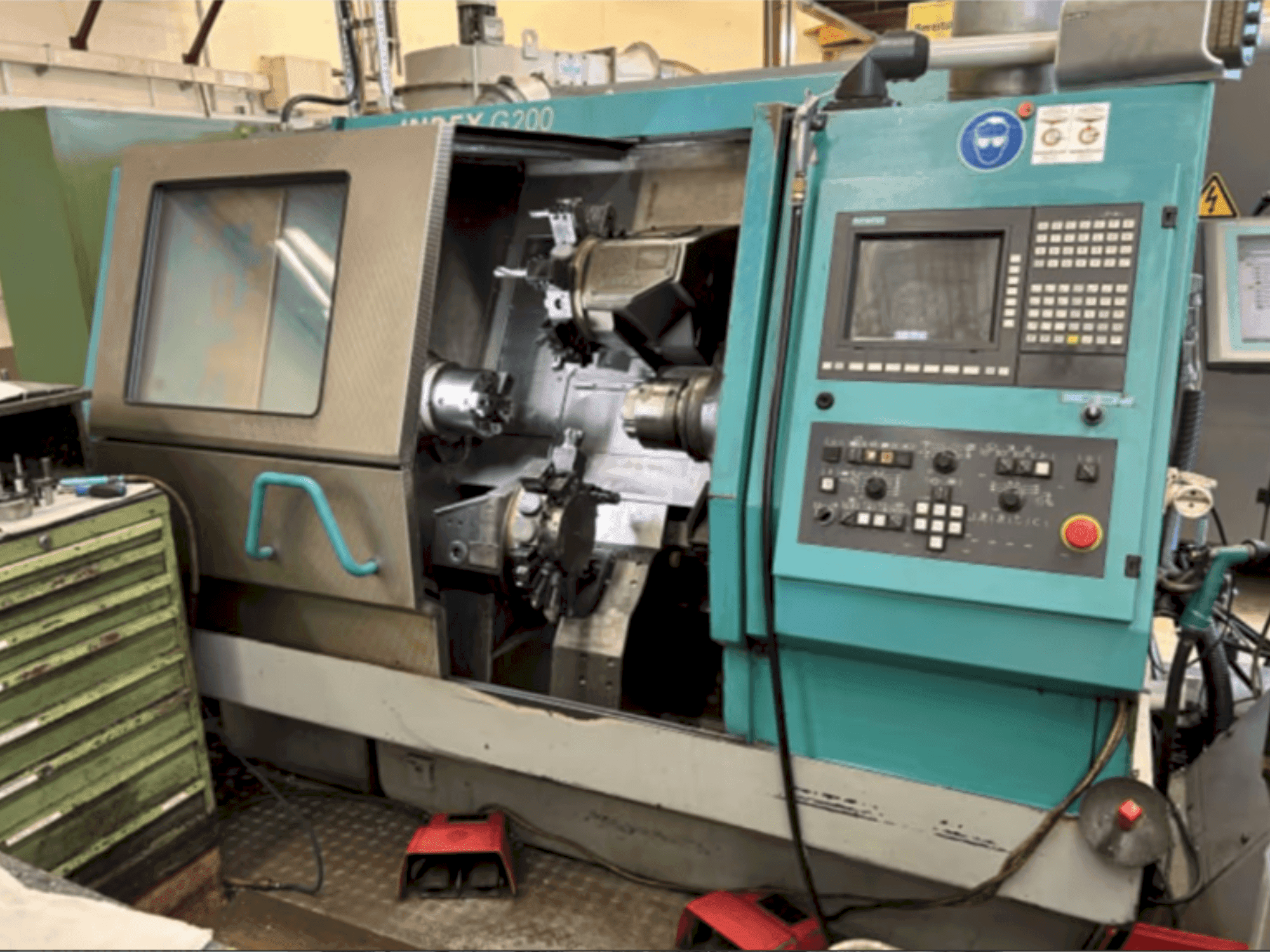

Index - G200 CDE-TUR-IND-2000-00003

Další vybavení

• Synchronní zařízení pro obrábění s protivřetenem

• Nosič nástrojů 3 pro synchronní vřeteno (obrábění zadního čela)

• Přídavné frézovací vřeteno

• Zařízení pro frézování závitů a soustružení polygonů

• Bezuchopový měnič nástrojů (6 nástrojů, HKS-50 B, KM40)

• Manipulace s obrobky WHU100

• s osou c

• bez poháněných nástrojů

Výhody stroje

Technické výhody stroje

• Potřeba místa (bez vedení materiálu): 3580 x 3108 mm

• Řídicí jednotka: rozlišení: 001 mm (vstup/výstup/korekce)

• Rozsáhlý rozsah pohybu s konfigurací více os

• Vysoká přesnost s rozlišením 0. 001 mm v numerickém řízení

• Všestranné rozšiřující stupně a přídavná zařízení pro rozšíření funkčnosti

Další informace

Pohyb Křížový suport 1 (nahoře) - osy XYZB: Osa X: Dráha posuvu 155 mm, posuvná síla 5000 N, rychlý posuv 20 m/min, rozlišení 0,0005 mm Osa Y: Dráha posuvu 155 mm, posuvná síla 5000 N, rychlý posuv 20 m/min, rozlišení 0,0005 mm Posuvná dráha 120 mm, posuvná síla 10000 N, rychlý posuv 7,5 m/min, rozlišení 0,0005 mm Osa Z: posuvná dráha 120 mm, posuvná síla 10000 N, rychlý posuv 7,5 m/min, rozlišení 0,0005 mm Osa B (rotační): dráha posuvu 590 mm, posuvná síla 5000 N, rychlý posuv 30 m/min, rozlišení 0,001 mm: Rozsah otáčení 360°, úhlové kroky 5° (s aretací), rozlišení 0,001° (s upínáním), doba přepnutí pro 180°: 1 s Příčný suport 2 (dole) - osy XZ: Osa X: Osa X: posuv 105 mm, posuvná síla 5000 N, rychlý posuv 20 m/min, rozlišení 0,0005 mm Osa Z: posuvná síla 5 000 N, rychlý posuv 20 m/min, rozlišení 0,0005 mm: Dráha suportu 307 mm, posuvná síla 5000 N, rychlý posun 30 m/min, rozlišení 0,001 mm Revolverová věž Revolverová věž vpravo: Osa X: Osa Z: dráha posuvu 120 mm: Vzdálenost středu zadní části zásobníku: 400 mm Přítlačná síla (max:) 5500 N Pohon: max: Napájení: Hydraulické nebo elektrické médium: 400 V, 50/60 Hz Připojené zatížení: 1: 20-45 kVA Spotřeba proudu: 400 W: Hydraulický systém: 35-80 A Rychlost dodávky: Tlak v systému: 90 barů Plnící objem: 70 litrů Chladicí mazací systém: Kapacita čerpadla (přepínatelná): 20 l/min při tlaku 18 barů / 50 l/min při tlaku 3 barů / 60 l/min při tlaku 5-7 barů Množství náplně: Přibližně 230 litrů Dopravník třísek: Držák obrobku: kloubový pás nebo škrabka: Hlavní vřeteno: Vnitřní uložení DB5 / vnější uložení D140, volitelně krátký kužel Protivřeteno: D140 vnější upínání (pro upínání kleštin a sklíčidel je povoleno pouze upínání v tahu) Údaje o 1. vřetenu (hlavní/protivřeteno): 1: Vůle vřetena (upínání kleštin): Varianty: Ø vřetena v předním ložisku: 30 mm / 42 mm / 60 mm / 65 mm: Otáčky (max.): 75 mm (s vůlí 30 mm) / 85 mm (42 mm) / 100 mm (60+65 mm): Průměr třísky (Ø obrobku): 7500 ot/min (30 mm) / 6300 ot/min (42 mm) / 5000 ot/min (60 mm) Čelo vřetena: ISO 702/1 (velikost 4 nebo 5) Průměr třísky (Ø obrobku): 7500 ot/min (30 mm) / 6300 ot/min (42 mm) / 5000 ot/min (60 mm): 110-130 mm (30 mm) / 140-160 mm (42 mm) / 165 mm (60 mm) Krouticí moment (Md max. 100%): 1: 33-62 Nm (30 mm) / 35-95 Nm (42 mm) Výkon (P max. 100%): 1: 7-13 kW (30 mm) / 7,5-20 kW (42 mm)
