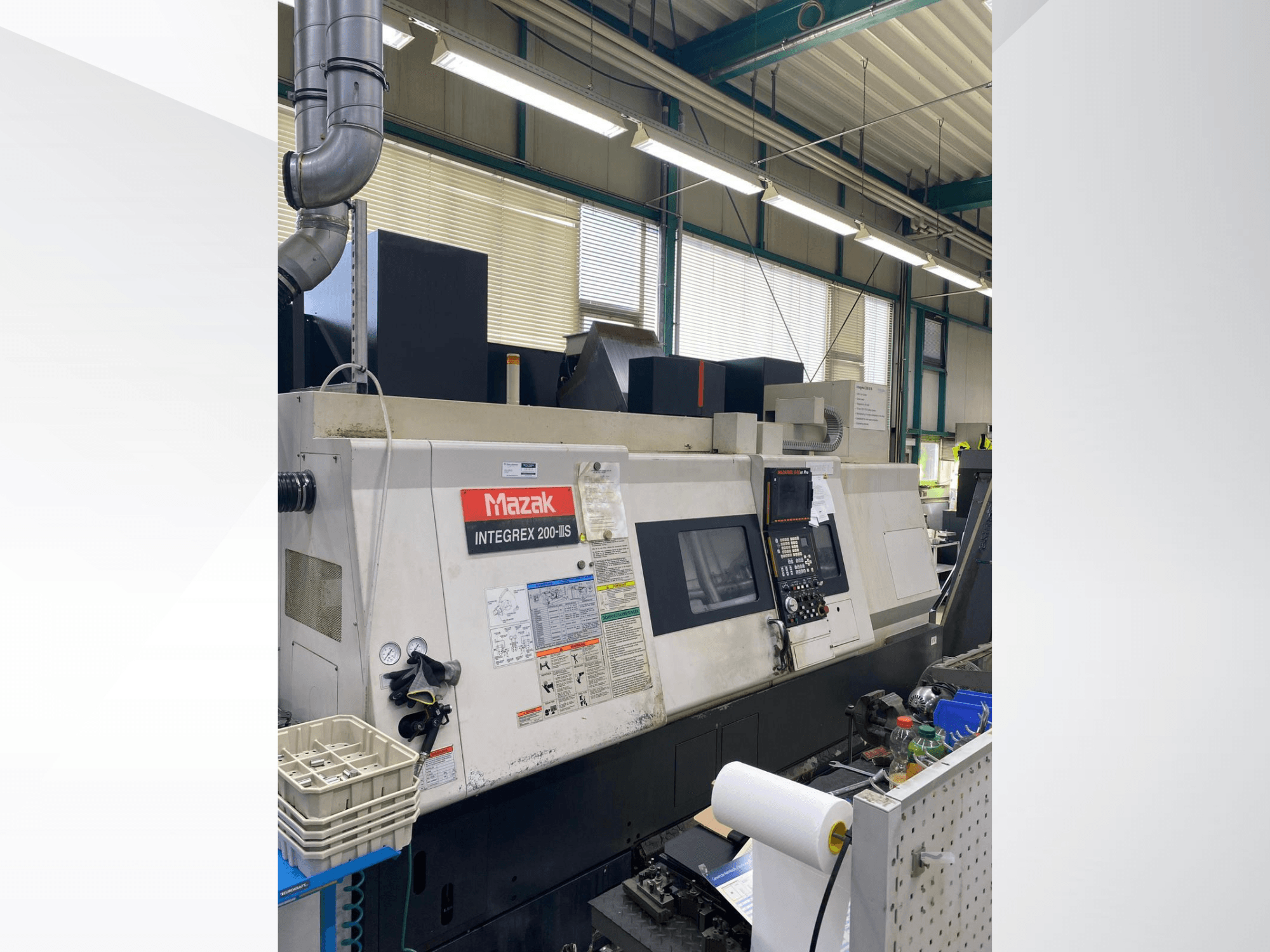

Mazak - INTEGREX 200 III SDE-TUR-MAZ-2004-00002

- Max. průměr otáčení: 660 mm

- Max. průměr soustružení: 660 mm

- Max. průměr soustružení přes saně: 500–660 mm

- Max. průměr obráběné tyče: 51 mm

- Max. hmotnost obrobku (vč. upínacího sklíčidla) – obrobek v upínacím sklíčidle: 100 kg

- Max. hmotnost obrobku (vč. sklíčidla) – obrobek na hřídeli: 150 kg

- Rozsah otáček hlavního vřetena (plynulá regulace): 35 – 5 000 ot./min

- Příkon hlavního vřetena (30minutový jmenovitý výkon / 100 % nepřetržitý provoz): 22 kW / 15 kW

- Max. točivý moment hlavního vřetena: 349 Nm

- Hrot hlavního vřetena: A2-6"

- Otvor hlavního vřetena: průměr 76 mm

- Průměr upínacího sklíčidla hlavního vřetena: 210 mm

- Přesnost indexování hlavního vřetena (osa C): 0,0001°

- Příkon druhého vřetena (30minutový jmenovitý výkon / 100 % nepřetržitý provoz): 18,5 kW / 15 kW

- Rozsah otáček druhého vřetena: 35 – 5 000 ot./min

- Maximální točivý moment druhého vřetena: 326 Nm

- Inkrementální přesnost druhého vřetena (osa C): 0,0001°

- Průměr upínacího sklíčidla druhého vřetena: 210 mm

- Konstrukce nástrojové revolverové hlavy: Jednovřetenová revolverová hlava pro pevné nebo poháněné nástroje

- Výkon pohonu poháněných nástrojů (motor IPM) (20 % ED): 15 kW

- Max. točivý moment poháněných nástrojů: 120 Nm

- Rozsah otáček poháněných nástrojů: 15 – 12 000 ot./min

- Kužel nástroje: Systém rychlého výměny MAZAK KM 63 (pro stacionární nástroje)

- Typ zásobníku nástrojů: bubnový

- Kapacita zásobníku nástrojů: 80 pozic (vybaveno pro stacionární i poháněné nástroje)

- Hmotnost nástroje: max. 10 kg

- Průměr nástroje: max. 90 mm

- Průměr nástroje (s volnými sousedními pozicemi): max. 125 mm

- Délka nástroje: max. 300 mm

- Doba výměny nástroje (krok 1: nástroj za nástroj): cca 1,3 s

- Zdvih osy Y: +/- 80 mm

- Zdvih osy W: 1050 mm

- Rozsah otáčení osy B: -30° až +195°

- Rychlost rychlopohybu v ose X: 38 m/min

- Rychlost rychlopohybu v ose Y: 26 m/min

- Rychlost rychlopohybu po ose Z: 38 m/min

- Rychlost rychlopohybu po ose W: 30 m/min

- Rychlost rychlopohybu po ose C: 400 ot./min

- Rozsah posuvu po ose X: 0 – 8 000 mm/min

- Rozsah posuvu po ose Z: 0 – 8 000 mm/min

- Rozsah posuvu osy Y: 0 – 8 000 mm/min

- Objem nádrže na chladicí kapalinu: 220 l

- Průtok čerpadla: cca 20 l/min

- Tlak čerpadla: cca 5 bar

- Příkon čerpadla: 635 W

- Připojené zatížení: 61,4 kVA

- Provozní napětí: 400 V / 50 Hz

- Pneumatický tlak: 5 bar, 500 l/min

- Celkový počet provozních hodin: 3 520 hodin (zaznamenáno dne 4. 5. 2026)

- Doba automatického procesu: 1 581 hodin

- Doba automatického řezání: 1 267 hodin

- Čistá doba řezání: 905 hodin

- Provozní doba: 615 hodin

- Standardní příslušenství / doplňkové vybavení:

- Osa B (polohovací osa s přesností 0,0001°)

- Osa C (0,0001°)

- Osa Y

- Orientace vřetena na druhém vřetenu

- Synchronizace hlavního a druhého vřetena

- Hydraulické tříčelisťové upínací sklíčidlo o průměru 210 mm, typ KITAGAWA B-208, včetně 1 sady měkkých čelistí (hlavní vřeteno)

- Hydraulické tříčelisťové upínací sklíčidlo o průměru 210 mm, typ KITAGAWA B-208, včetně 1 sady měkkých čelistí (druhé vřeteno)

- Dvojitý nožní spínač pro otevírání/zavírání sklíčidel hlavního a druhého vřetena

- Zpětná vazba o stavu upínacího sklíčidla (otevřeno/zavřeno) pro hlavní a druhé vřeteno

- Vzduchové vyfukovací zařízení na sklíčidle (druhé vřeteno)

- Nastavovač nástrojů (Tool Eye)

- Blokování předních dvířek

- Kompletní systém chlazení

- Ochrana proti chladiči a třískám díky plně uzavřenému pracovnímu prostoru

- Osvětlení pracovního prostoru

- Systém odvodu třísek (viditelná jednotka Mayfran ConSep)
