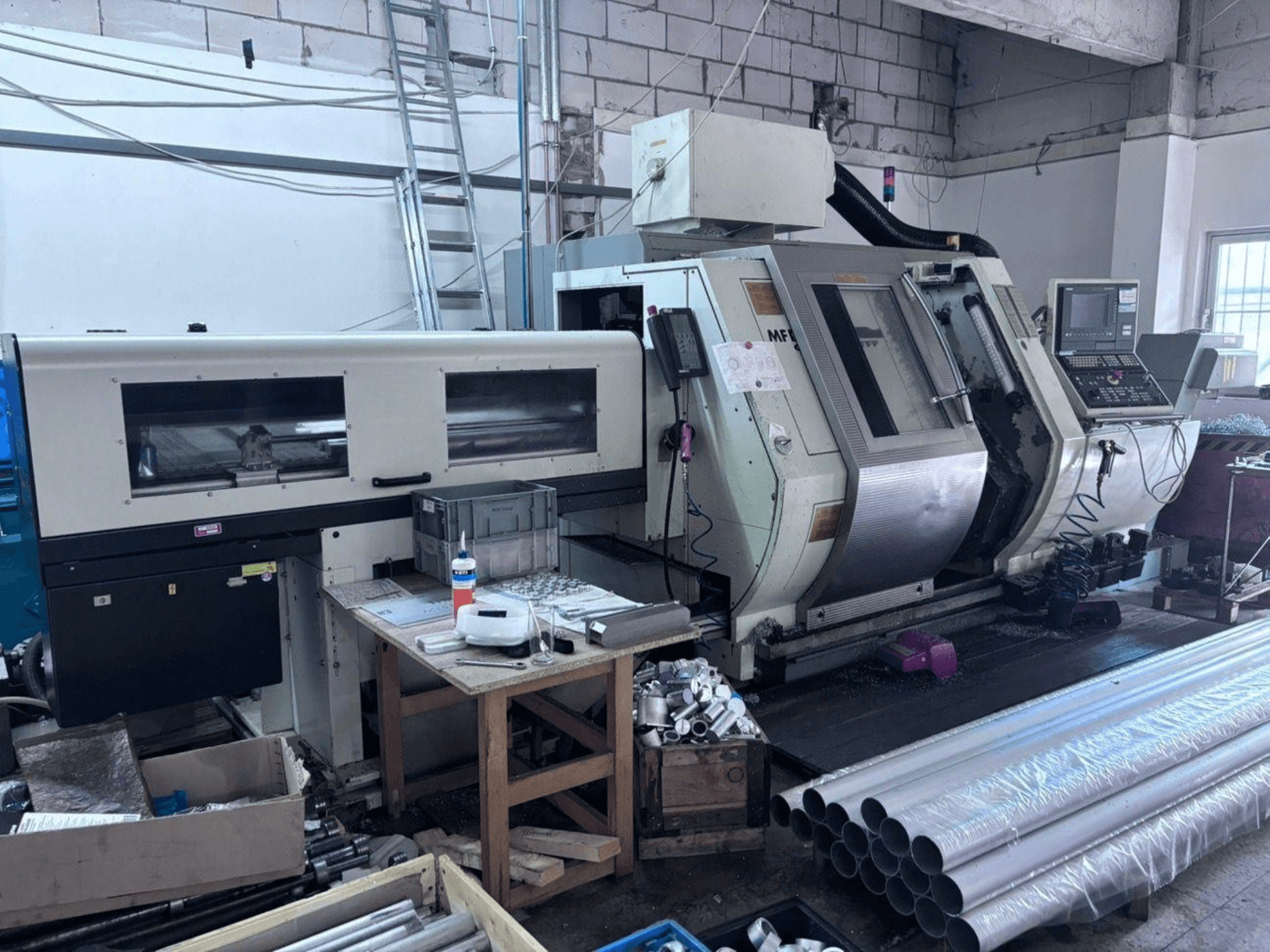

Gildemeister - MF twin 65DE-TUR-GIL-2001-00007

TECHNICKÉ PARAMETRY:

- Konstrukce lože: šikmé lože pod úhlem 45°, válečková vedení

- Průměr otáčení: 240 mm

- Normální soustružnický průměr: 200 mm

- Vzdálenost vřeten: 800 mm

- Zdvih suvu 1 v osách X/Z (příčný/podélný): 190 / 555 mm

- Zdvih suvaku 2 v osách X/Z (příčný/podélný): 190 / 555 mm

- Zdvih suvaku 1 v ose Y: 40 mm

- Podélný posuv vřetena 2: 600 mm

- Hlavní vřeteno 1 (vlevo):

- Průměr upínacího sklíčidla: 200 mm

- Maximální průměr tyče: 65 mm

- Plochá příruba hlavy vřetena: 170 h5

- Vrtání vřetena: 79 mm

- Vnitřní průměr tažné trubky: 66 mm

- Průměr předního ložiska: 120 mm

- Příkon pohonu (40/100 % ED): 28 / 21 kW

- Rozsah otáček: 25 – 5000 ot./min (min⁻¹)

- Otáčky kolena: 850 ot./min (min⁻¹)

- Maximální točivý moment (40/100 % ED): 320 / 240 Nm

- Typ pohonu: AC / 1 (ISM)

- Rychlý posuv osy C: 250 ot./min (min⁻¹)

- Držící točivý moment osy C: 200 Nm

- Přesnost indexování osy C: 0,025°

- Protivřeteno / hlavní vřeteno 2 (pravé):

- Průměr upínacího sklíčidla: 200 mm

- Maximální průměr tyče: 42 mm

- Plochá příruba hlavy vřetena: 140 h5

- Vnitřní průměr vřetena: 56 mm

- Vnitřní průměr tažné trubky: 44 mm

- Průměr předního ložiska: 90 mm

- Příkon pohonu (40/100 % ED): 18 / 14 kW

- Rozsah otáček: 31–6300 ot./min (min⁻¹)

- Otáčky kolena: 1000 ot./min (min⁻¹)

- Maximální točivý moment (40/100 % ED): 130 / 173 Nm

- Typ pohonu: AC / 1 (ISM)

- Rychlý posuv osy C: 250 ot./min (min⁻¹)

- Držící točivý moment osy C: 120 Nm

- Přesnost indexování osy C: 0,025°

- Sanice 1 (horní):

- Rychlý posuv X/Z: 20 / 30 m/min (bez osy Y) nebo 20 / 7,5 / 30 m/min (X/Y/Z s osou Y)

- Posuvná síla X/Z: 4 / 7 kN

- Rozlišení dráhy: 0,001 mm

- Stoupání x průměr kuličkového šroubu: 12 × 28 / 15 × 32 mm (bez osy Y) nebo 12 × 28 / 5 × 32 / 15 × 32 mm (s osou Y)

- Sanice 2 (spodní):

- Rychlý posuv X/Z: 20 / 30 m/min

- Posuvná síla X/Z: 4 / 7 daN (kN)

- Rozlišení dráhy: 0,001 mm

- Stoupání x průměr kuličkového šroubu: 12 × 28 / 15 × 32 mm

- Sanice 3 (pohyb v ose Z vřetena 2):

- Rychlý posuv A: 30 m/min

- Posuvná síla A: 7 kN

- Rozlišení dráhy A: 0,001 mm

- Stoupání kuličkového šroubu x průměr: 15 × 32 mm

- Nástrojové revolverové hlavy (horní a dolní):

- Počet nástrojových pozic: 2 x 12

- Průměr stopky nástroje (DIN 69880 / VDI): 30 mm

- Pohonné nástrojové pozice: 2 × 12

- Příkon poháněného nástroje (40/100 % ED): 5 kW

- Maximální točivý moment poháněného nástroje (40/100 % ED): 16 Nm

- Rozsah otáček poháněných nástrojů: 40 – 4000 ot./min (min⁻¹)

- Elektrické údaje:

- Napětí: 400 V (3fázové, 50 Hz)

- Připojené zatížení: 65 kVA

- Jmenovitý proud: 95 A

- Záložní pojistka: 100 A

- Pomocná napětí: 230 V / 24 V=

- Hydraulický systém:

- Objem nádrže: cca 25 l

- Výkon čerpadla: 2,2 kW

- Maximální tlak v systému: 80 bar

- Tlak upínacího zařízení: 80 bar

- Chladicí systém a filtrace:

- Objem nádrže: 200 l

- Výkon čerpadla: 1,65 kW

- Průtok při 6 barech: 50 l/min

- Vybaveno pásovou/papírovou filtrační jednotkou

- Rozměry a hmotnost stroje:

- Celková délka (s dopravníkem třísek): 4770 mm

- Celková hloubka (s elektrickou skříní): 2220 mm

- Celková výška (s rozvaděčem): 1950 mm
