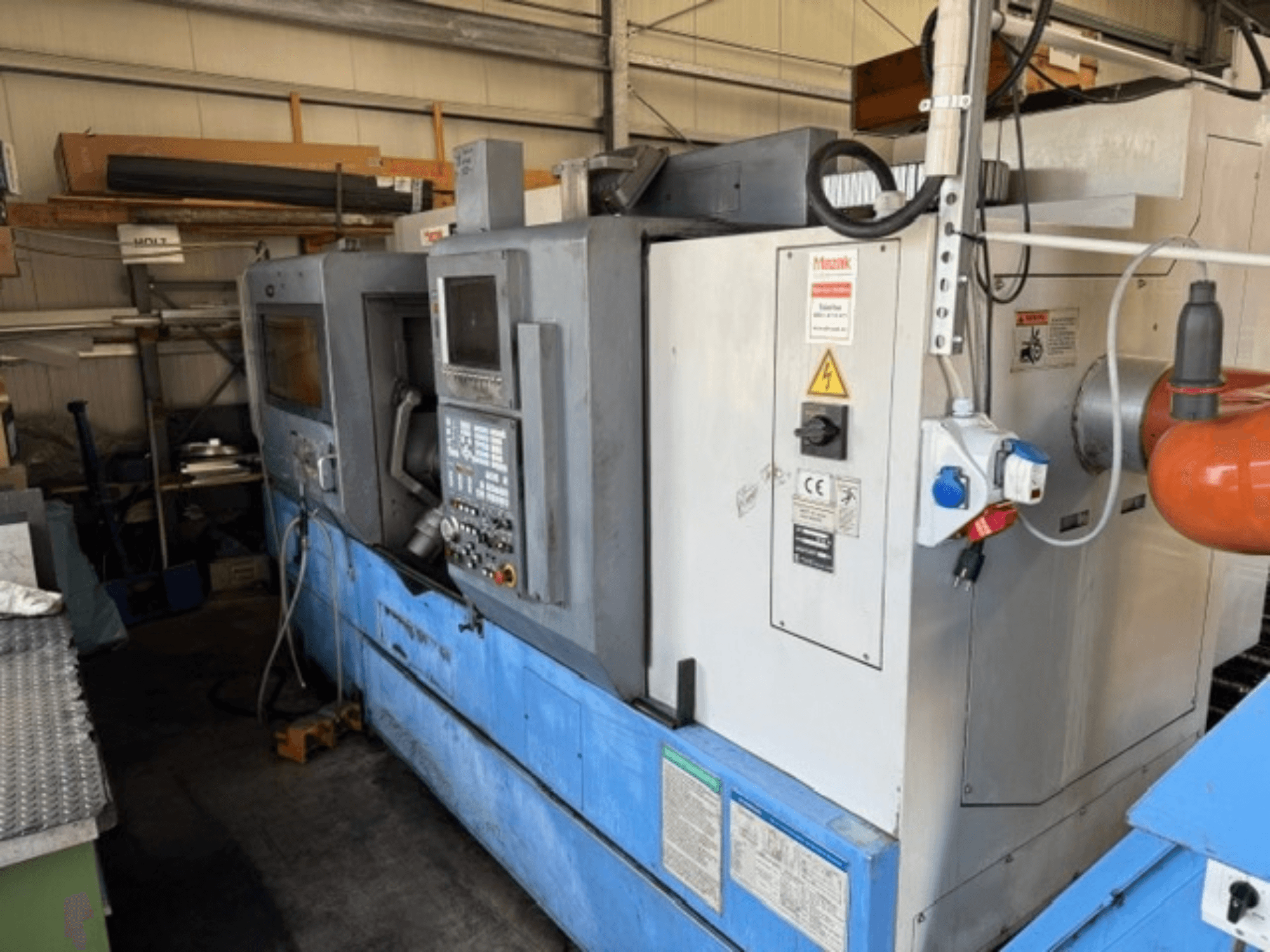

Mazak - SQT-30M * 1000DE-TUR-MAZ-1998-00001

- Provozní doba: 116 213 hodin

- Max. průměr výkyvu: 560 mm

- Max. výkyv nad vozíkem: 500 mm

- Max. průměr soustružení: 410 mm

- Standardní průměr soustružení: 336 mm

- Max. délka soustružení: 989 mm

- Max. průměr tyče: 77 mm

- Rozsah otáček hlavního vřetena: 35 – 3 300 ot./min

- Výkon motoru hlavního vřetena: 26 kW / 22 kW (30 min / 100 % nepřetržitý provoz)

- Max. točivý moment vřetena: 637 Nm

- Hrot vřetena: A2-8"

- Průchozí otvor v vřetenu: 88 mm

- Průměr upínacího sklíčidla: 304 mm

- Indexování osy C: 0° – 360° / 0,001°

- Počet pozic revolverové hlavy: 12

- Rozměry stopky soustružnického nástroje: 25 x 25 x 150 mm

- Rozsah průměrů stopky vyvrtávací tyče: 8 / 10 / 12 / 16 / 25 / 32 / 40 / 50 mm

- Doba indexace revolverové hlavy: cca 2,2 s

- Výkon motoru poháněných nástrojů: 7,5 kW

- Max. točivý moment poháněných nástrojů: 96 Nm

- Rozsah otáček poháněných nástrojů: 90 – 1 500 ot./min

- Vrtací kapacita poháněných nástrojů: 23 mm

- Kapacita řezání závitů poháněných nástrojů: M16 (držák typu H) / M12 (držák typu V)

- Kapacita čelního frézování poháněných nástrojů: 25 mm

- Zdvih osy X: 245 mm

- Zdvih osy Z: 1 035 mm

- Rychlý posuv po ose X: 18 m/min

- Rychlý posuv po ose Z: 24 m/min

- Rychlý posuv po ose C: 100 ot./min

- Rychlost posuvu os X/Z: 0 – 5 000 mm/min

- Rychlost posuvu osy C: 1° – 2 000°/min

- Zdvih vřetena koníku: 130 mm

- Průměr vřetena koníku: 100 mm

- Kužel koníku: MK 4

- Pojezd koníku: 880 mm

- Objem nádrže na chladicí kapalinu: 250 l

- Průtok čerpadla chladicí kapaliny: cca 20 l/min

- Tlak čerpadla chladicí kapaliny: 5 bar

- Příkon: 52 kVA

- Provozní napětí: 400 V / 50 Hz

- Tlak v pneumatickém systému: 5 bar, 100 l/min

- Potřebná podlahová plocha: cca 7,7 m²

- Hmotnost stroje: cca 9 500 kg

- Doplňkové vybavení a příslušenství: Tool Eye (přednastavovač nástrojů), 3-čelisťové hydraulické upínací pouzdro 304 mm s měkkými/tvrdými čelistmi, kryt proti třískám a chladicí kapalině, pracovní osvětlení, synchronizované řezání závitů, poháněné držáky nástrojů (CAT40 3x vertikální, 3x horizontální), držáky vyvrtávacích tyčí, sada seřizovacích nástrojů, vybavení pro zakotvení
