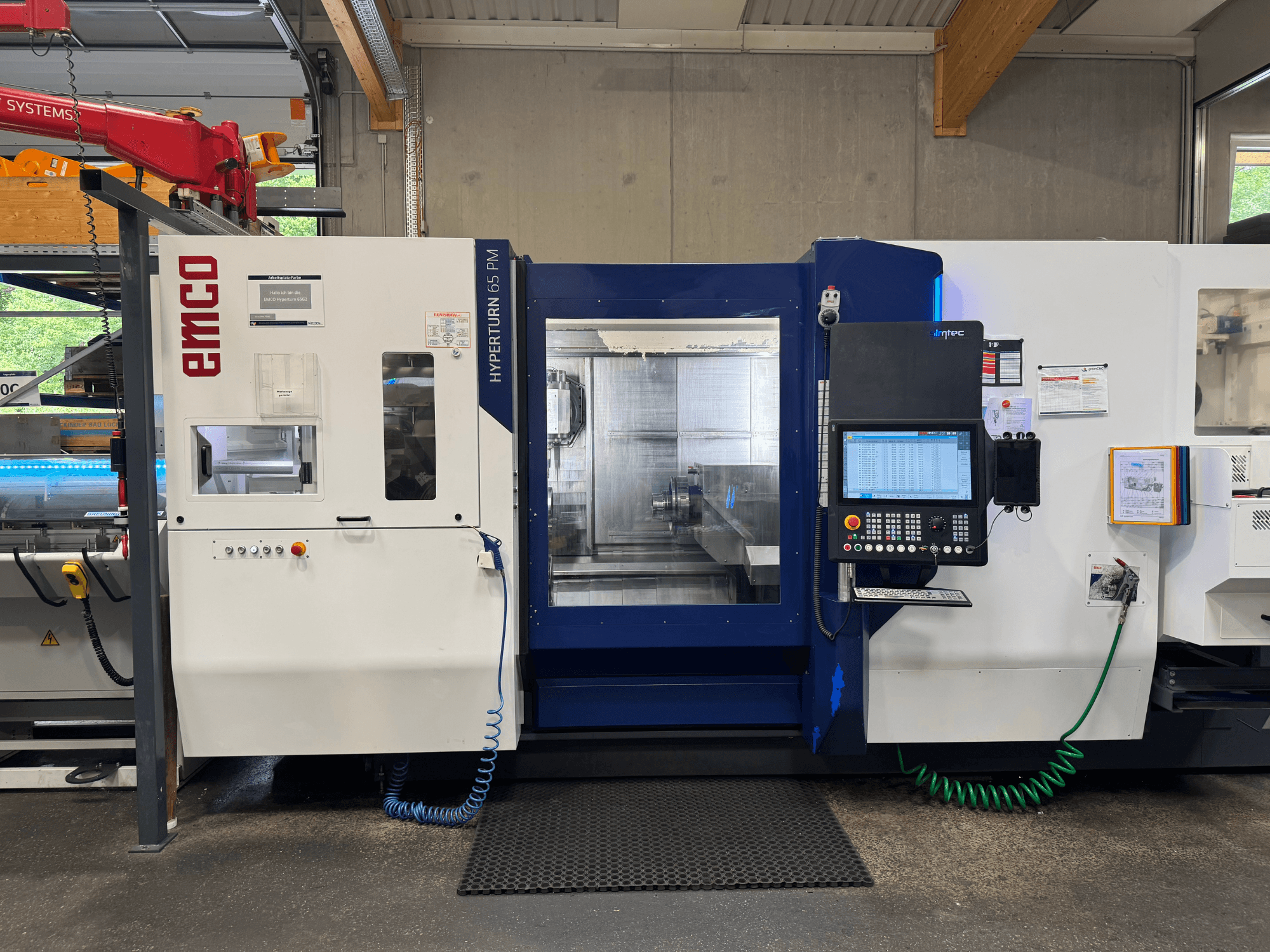

EMCO - Hyperturn 65 Powermill G2AT-TUR-EMC-2022-00001

• Hlavní vřeteno (přímý pohon):

  • Max. točivý moment: 250 Nm

• Vedlejší vřeteno (přímý pohon):

  • Maximální hnací síla: 29 kN (dle dodávky)

  • Max. krouticí moment: 250 Nm

  • Rozsah otáček: 0-5000 ot/min

• Frézovací vřeteno (přímý pohon):

  • Max. výkon pohonu: 37 kW

  • Max. krouticí moment: 2,5 mm: 30 Nm

  • Rozsah otáček: 0-12000 ot/min

• Nástrojová věž (přímý pohon):

  • Max. výkon pohonu: 10 kW

  • Max. krouticí moment: 1,5 mm: 30 Nm

  • Rozsah otáček: 0-12000 ot/min

• Kinematika a osy:

  • Křížový suport nahoře se soustružnicko-frézovacím vřetenem jako vřetenem motoru; hydraulické upínání při soustružení

  • Zdvih osy Y: +/- 120 mm

  • Osa B s přímým pohonem: +/- 120°, hydraulické upínání

• Nástrojové vybavení:

  • 40polohový zásobník nástrojů, HSK-T63

  • 12polohový radiální revolver s přímým pohonem, nástrojové rozhraní BMT55P

• Vřetena a upínání:

  • Vřeteno: vysokovýkonný upínací válec s tažnou trubkou pro hlavní vřeteno

  • Plný upínací válec s částečným dutým upínáním 66 x 550 mm hluboký v protivřetenu.

  • Programovatelný upínací tlak pro hlavní a protivřeteno

  • Externí proplachování posuvu na hlavním a protivřetenu

  • Mechanická přídržná brzda na hlavním a protivřetenu

  • Osa C pro hlavní a protivřeteno

• Řízení a HMI:

  • SINUMERIK ONE / OPERATE, uživatelské rozhraní na bázi aplikace EMCONNECT

  • 22" multidotykový displej

  • IPC s 240 GB

  • Dialogové programování SHOPTURN

  • 3D simulace a kreslení

  • Detekce zbytkového materiálu

  • Odblokování z externí paměti

  • Čtečka CAD (import DXF)

  • TRANSMIT a TRACYL pro programování osy C

  • Rozhraní USB, síťová jednotka (Ethernet)

  • Klávesnice PC vč. horké klávesy HMI

  • LED stavový řádek

• Kapaliny a nástroje:

  • 2 chladicí linky s tlakem 25 barů

  • 2 proplachovací čerpadla s tlakem 4,3 baru

  • Klimatizační jednotka rozváděče

  • Chladicí systém pro motory vřeten, frézovací vřeteno, momentový motor osy B a přímý pohon revolveru.

  • Hydraulická jednotka

  • Osvětlení stroje

  • 8 vyrovnávacích prvků

• Zpětná vazba/měření:

  • Skleněné stupnice: X1 (včetně vzduchového systému), Y1, Z1, X2 (HT65-PM-G2 / 840D-sl).

Další vybavení

• Správa a filtrace třísek:

  • Výklopný pásový dopravník třísek, výška výsypu 1200 mm.

  • Pásový filtrační systém, 980 litrů

  • Čerpadlo na špinavou vodu

• Možnosti ovládání/monitorování:

  • BAOD-SL: elektronické ruční kolo (přenosné, magnetické uchycení pro řídicí jednotky Siemens).

  • Monitorování lámání a opotřebení nástrojů EMCO / B40D-SL

  • Bezdrátová sonda / HSK kontrola zlomení vrtáku BK-MICRO

  • 4osé soustružení / vyvažovací řezání (volitelně SINUMERIK)

  • Alternativní koncové otáčky vřetena (volitelně SINUMERIK)

  • Revolver jako koník (volitelně SINUMERIK)

  • Protivřeteno jako koník (volitelně SINUMERIK)

• Podavač tyčí (specifikace dle dodávky):

  • Délka tyče: 300-1200 mm

  • Průměr tyče: 10-104 mm

  • Podpěrná plocha materiálu (pohled zepředu): 800 x 1250 mm

  • Kapacita materiálu: 12 tyčí o průměru 65 mm

  • Maximální nosnost: 400 kg (max. 74 kg/tyč)

  • Obdélníkový materiál: min. délka hrany 6 mm; max. obvod 105 mm

  • Šestihranný materiál: SW 5 až 85 mm

  • Kulatý materiál: <15 mm

  • Hloubka zasunutí táhla: 1470 mm

  • Napájení: 24 V DC (rozhraní)

  • Rozměry: délka 1800 mm; šířka 1315 mm

  • Výška suportu/vřetena: 1090-1330 mm

  • Hmotnost: cca 620 kg
