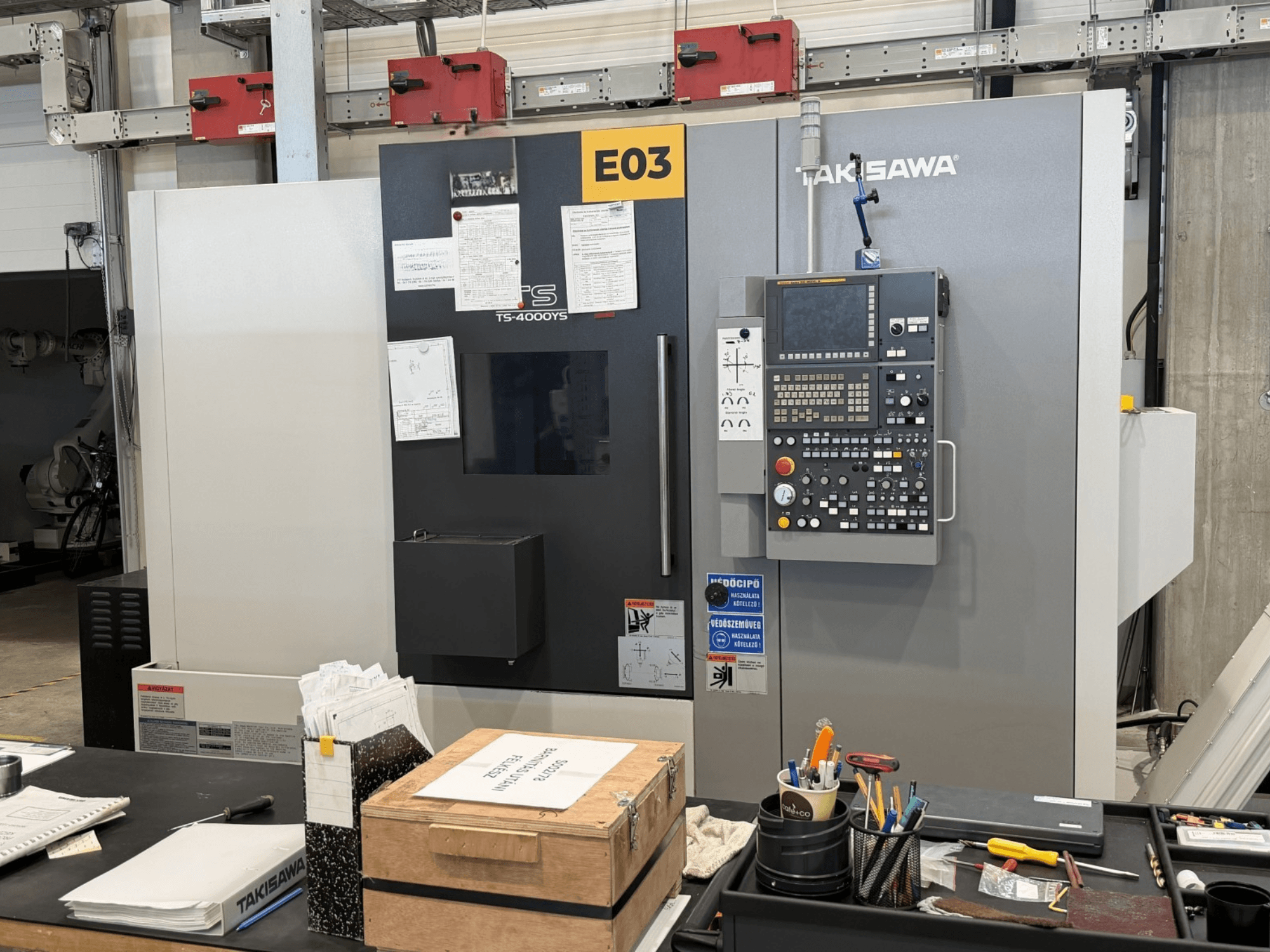

Takisawa - TS-4000YSHU-TUR-TAK-2021-00002

Kapacita:

• Max. průměr otáčení: Ø 600 mm

• Max. průměr x délka obrobku: Ø 370 x 750 mm

• Kapacita tyčí: Ø 82 mm

Hlavní vřeteno:

• Výška osy vřetena od podlahy: 1140 mm

• Průměr ložiska/otvoru: Ø 140 / Ø 90 mm

• Čelo vřetena: A2-8

• Rozlišení osy C: 0,001°

Protivřeteno:

• Výška osy vřetena od podlahy: 1140 mm

• Průměr ložiska/otvoru: Ø 90 / Ø 53 mm

• Hrot vřetena: F-140

• Otáčky: 6000 ot./min (1/min)

• Rozlišení osy C: 0,001°

Závory:

• Y: -50 ~ +70 mm

• A: 780 mm

Rychlý posuv:

• X: 30 m/min

• Z: 30 m/min

• Y: 10 m/min

• A: 30 m/min

Výkon:

• Motor hlavního vřetena (30 min. / 100 % ED): AC 22 / 15 kW

• Max. točivý moment (hlavní vřeteno): 618 Nm (S3 25 %)

• Motor protivřetena (30 min. / 100 % ED): AC 11 / 7,5 kW

• Max. točivý moment (protivřeteno): 175 Nm (S3 25 %)

Pohonné nástroje:

• Pozice v revolverové hlavě: 12 ks

• Max. otáčky: 6000 ot./min (1/min)

• Příkon pohonu (S3 25 % / 100 % ED): 7,5 / 3,7 kW

• Max. točivý moment: 48 Nm

Nástroje:

• Průřez stopky nástroje: 25 × 25 mm

• Průměr vyvrtávací tyče: Ø 50 mm

Řízení: CNC řízení dráhy FANUC 32i-B
