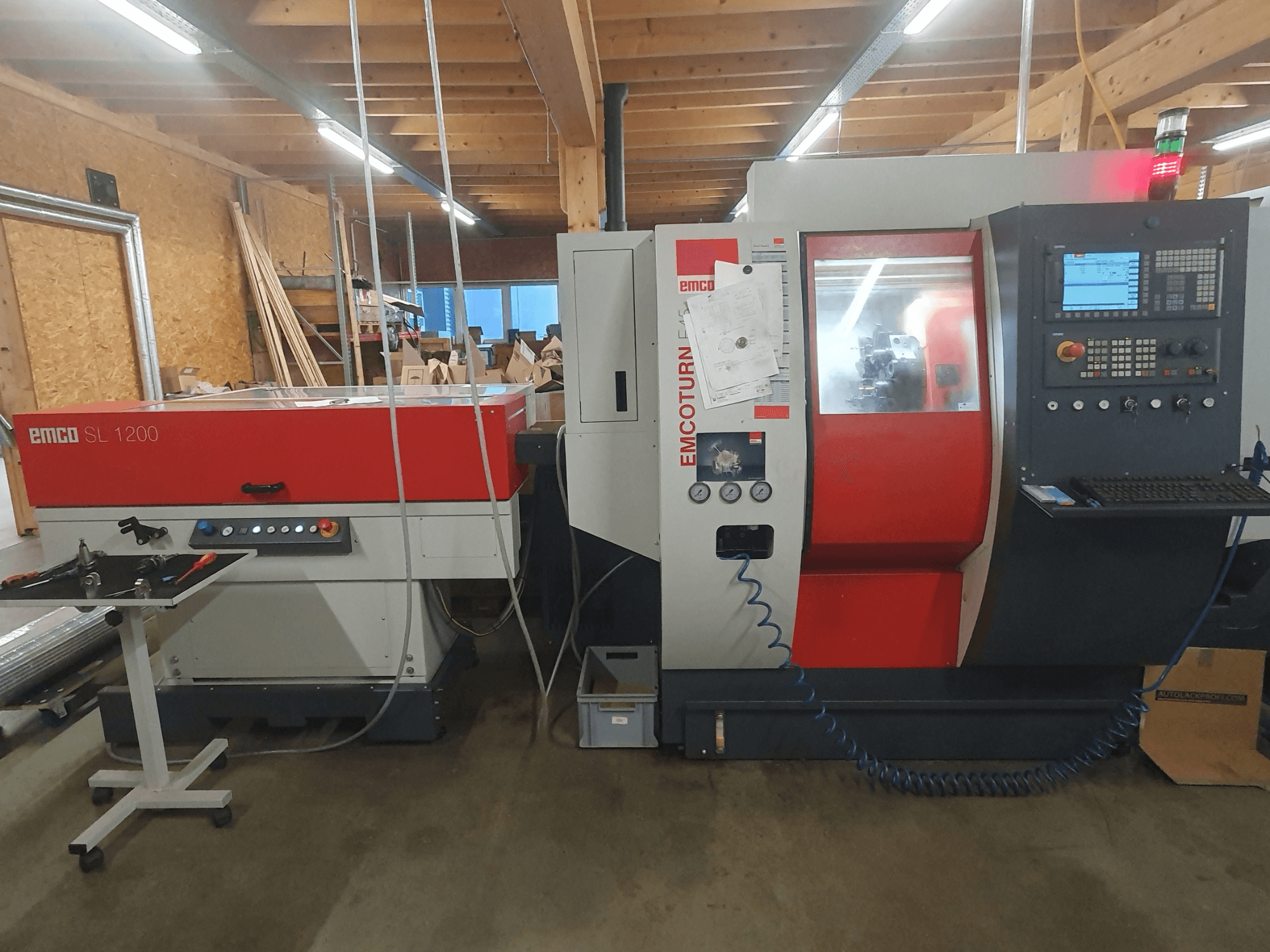

EMCO - E45AT-TUR-EMC-2019-00001

• Připojení: KK5 (DIN 55026)

• Průměr tyče: 45 mm

• Příkon pohonu: 13 kW

• Rozsah otáček: 0–6300 ot./min

• Osa C na hlavním vřetenu

Nástrojová hlavice

• 12-pozicová axiální VDI30

• Řídicí logika pro až 6 poháněných nástrojů

• Pohonné nástroje: max. 4 kW / max. 16 Nm

• Otáčky poháněných nástrojů: 0–5 000 ot./min

Konik

• Programovatelný, s hydraulickým pohonem

• Max. upínací síla: 6000 N

• Morseův kužel: MK4

• Dutý upínací válec včetně tažné trubky

Ovládání a software

• SINUMERIK 828D OPERATE

• Programování pomocí dialogového okna SHOPTURN

• Rozhraní USB

• Síť / Ethernet

• 10,4" barevný TFT monitor

• 3D simulace

Vlastnosti médií a stroje

• Osvětlení stroje

• Chladicí systém včetně čerpadla (3,5 bar)

• Hydraulická jednotka

• Rozhraní pro dopravník třísek

• Certifikát CE

• Dokumentace

Měření nástroje (E45)

• Měřicí rameno upevněné v pracovním prostoru

• Měření nástroje na revolverové hlavě

• Krátké časy nastavení / přesné měření / nákladově efektivní

Upínání obrobku

• Tříčelisťové sklíčidlo KK5

• Max. otáčky: 6300 ot./min

• Průměr: 20 mm

• Měkké + tvrdé čelisti

Ostatní (týkající se stroje)

• Vodní pistole

• Vzduch do vřetena

• Odlučovač oleje/chladicí kapaliny

• Automatické monitorování chladicí kapaliny

• Elektronický ruční ovladač

• Ochrana při výměně nástroje

• Hydraulické přípojky

• Pneumatické přípojky

• Balení stroje: paleta + rolovací kryt

Doplňkové vybavení

Podavač tyčí / zásobník (SL1200 – viz výše)

• Délka tyčí: 850–1200 mm

• Průměr tyčí: Ø 8–95 mm

• Max. rychlost posuvu: 60 m/min

• Výměna tyčí: cca 3 s

• Výměna zásobníku: cca 15 s

• Plocha pro upevnění materiálu: 550 × 1210 mm

• Kapacita materiálu: 10 × Ø 55 mm

• Strana obsluhy: vpravo

• Napájení: 240 V DC/DC

• Přívod vzduchu: 6 bar

• Rozměry: 1700 × 1250 × 1090–1380 mm

• Hmotnost: cca 500 kg

• Bezpečnostní zařízení: CE

• Funkce vysoké rychlosti

• Dokumentace

Prodloužení vřetena (pro použití s podavačem tyčí)

• E45 / MT45 / HT45 → DM45

• Pro vřeteno 45 mm

• Krátké tyče do délky 1100 mm

• S redukčními pouzdry (3 ks)

• Nutné pro použití s SL1200

Odvod třísek

• Pásový dopravník s kloubovým připojením

• Výška výstupu: 1200 mm

Vysokotlaká chladicí jednotka

• 14 bar / 50 Hz

• Přídavné vysokotlaké čerpadlo

• Pro nástroje s vnitřním chlazením

• Rozhraní a software

Rozhraní pro robot

• Rozhraní PROFI-NET

• 24 V signály

• Bezpečnostní odblokování

• Přepínání mezi automatickým a ručním provozem

Další komponenty

• USB klávesnice pro PC (QWERTY)

• LED indikace stavu stroje: zelená (automatický provoz), červená (alarm), bílá (manipulace s materiálem)

Instalační a montážní příslušenství

• 4× tlumiče vibrací

• 4× montážní držáky

• 4× kotvy pro vysoké zatížení

Zařízení pro sběr dílů

• Pneumaticky ovládané

• Max. délka dílu: 120 mm

• Max. průměr: 45 mm (51 mm)

• Max. hmotnost: 2 kg

• Sběrná nádoba / dopravní pás
