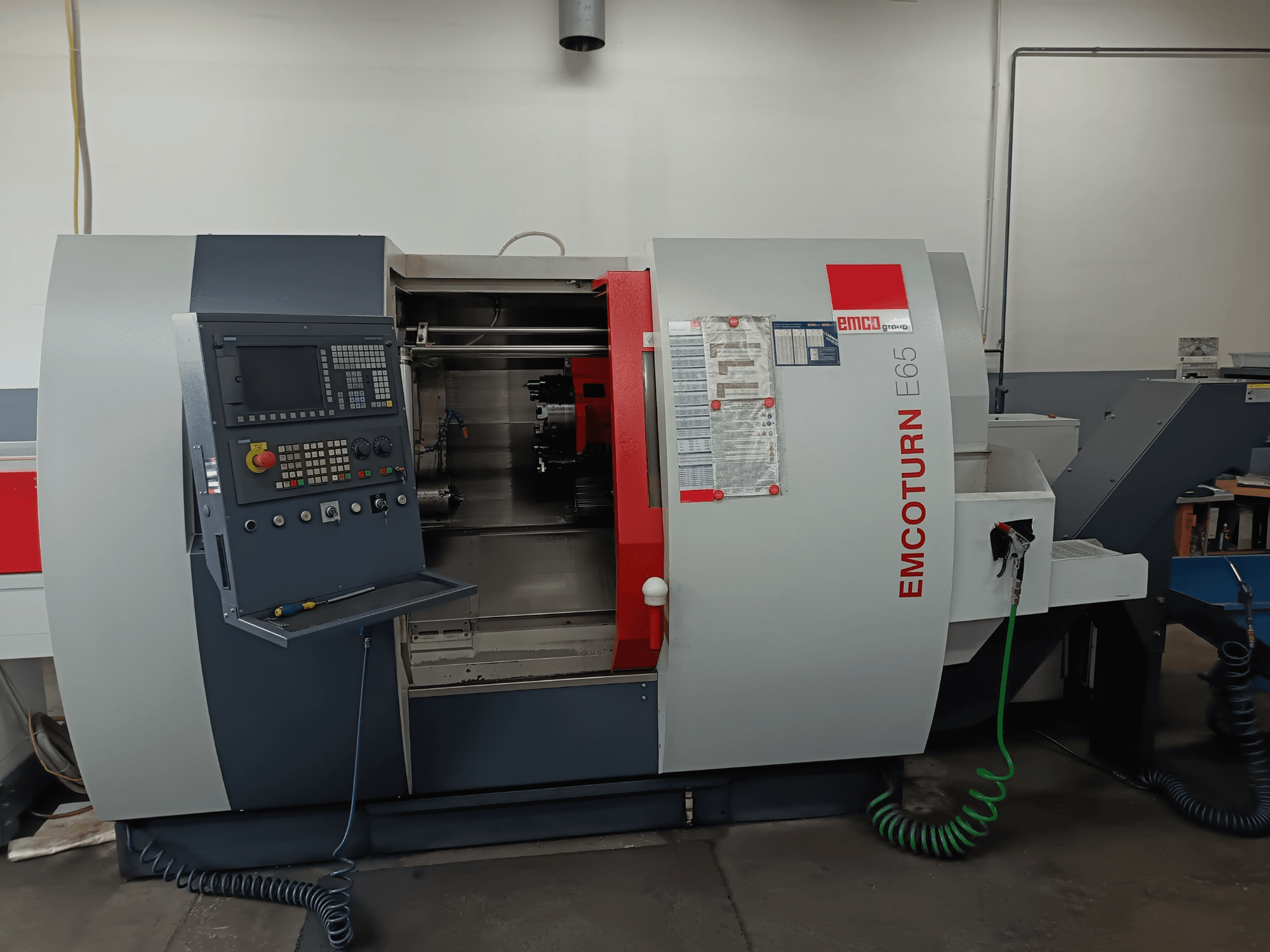

EMCO - EMCO EMCOTURN E65 SI-TUR-EMC-2018-00001

• Pracovní oblast:

  • Pracovní plocha: houpačka nad postelí: Ø610 mm

  • Výkyvný křížový posuv: Ø360 mm

  • Vzdálenost mezi středy: 682 mm

  • Vzdálenost mezi čely vřeten: 2,5 mm 840 mm

  • Max. průměr obrábění: Ø500 mm

  • Maximální délka obrábění: 520 mm

  • Max. kapacita tyče: Ø65 mm

• Hlavní vřeteno (řemenový pohon):

  • Krouticí moment (40 % DC): 305 Nm

  • Čelo vřetena: (hnací síla) A2-6

  • Ø ložiska: Vřeteno: 105 mm

  • Vrtání vřetena: Ø73 mm

  • Max. velikost sklíčidla: Max. velikost sklíčidla: Ø250 mm

• Protivřeteno:

  • Otáčky: 60-5000 ot/min

  • Napájení (40% DC): 11 / 16,5 kW

  • Točivý moment (40% DC): 16,5 % (16,5 % DC): 80 / 125 Nm

  • Čelo vřetena: A2-6

  • Vrtání vřetena: A2-1: Ø73 mm

  • Max. sklíčidlo: Ø200 mm

• Osa C:

  • Rozlišení: 0,5 mm: 0.001°

  • Rychlé otáčky: 100 ot/min

• Revolver (VDI30):

  • Nástrojové stanice: (V30 (VDI)): 1: 12

  • Poháněné nástroje: ano

  • Maximální otáčky: 5000 ot/min

  • Maximální výkon: 6,7 kW

  • Maximální točivý moment: 25 Nm

  • Doba indexování: 0,2 s

• Rotační nástroje (VDI30):

  • Otáčky: 0-5000 ot/min

  • Krouticí moment: 25 Nm

  • Výkon: 6,7 kW

• Pohony posuvu: 1:

  • Rychloposuv (X/Y/Z): 1: 30 / 15 / 30 m/min

  • Posuvný tah X: 5000 N

  • Posuvný tah Z: 7000 N

  • Zrychlení: 0,4 m/s²

• Koník:

  • Posuv: 500 mm

  • Síla: 8000 N

  • Kužel: MT4

• Chladicí systém:

  • Objem nádrže: 230 l

  • Výkon čerpadla: 0,57 / 2,2 kW

  • Tlak: 3,5 bar (volitelně 14 bar)

  • Průtok: 1,5 l/min: 15 / 65 l/min

• Hydraulická jednotka:

  • Nádrž: 10 l

  • Maximální tlak: 50 bar

• Pneumatika:

  • Tlak: 6 barů

  • Spotřeba vzduchu: 5 l/min

• Napájení:

  • Napětí: 3x400V

  • Frekvence: 50/60 Hz

  • Připojená zátěž: 400 Hz, 400 Hz, 400 Hz, 400 Hz, 400 Hz, 400 Hz: 25 / 39 kVA

• Hladina hluku:

  • Průměrná: 75 dB(A)

• Klíčové vlastnosti:

  • Hlavní vřeteno s osou C

  • Poháněné nástroje

  • Hydraulický koník

  • Programování ShopTurn

  • USB + Ethernet

  • 15" dotykový displej + 3D simulace

  • CE dokumentace

Další vybavení

• Podavač tyčí: EMCO SL1200

  • Průměr tyčí: 8-95 mm

  • Délka tyče: 150-1200 mm

  • Rychlost posuvu: 1,5 m: 60 m/min

  • Kapacita: 10 tyčí Ø55 mm / 70 tyčí Ø8 mm

  • Hmotnost: ~500 kg

• Upínací sklíčidlo: HAINBUCH BZI 100 (A2-8)

  • Max. kapacita: 1,5 m., 2,5 m., 3,5 m., 4,5 m: Ø100 mm: max.

  • Včetně dílčího dorazu

  • Max. otáčky: 5000 ot/min

• Zachycovač dílů:

  • Max. délka: 175 mm

  • Max. průměr: 65 mm (volitelně 95 mm)

  • Maximální hmotnost: 4,5 kg

• Dopravník třísek:

  • Délka: 1200 mm

  • Vhodný pro: dlouhé třísky, chuchvalce třísek, suché a mokré obrábění.

• Píst na chladicí kapalinu (Multiflow):

  • Nastavitelná tryska + elektromagnetický ventil

  • Magnetický držák + spirálová hadice
