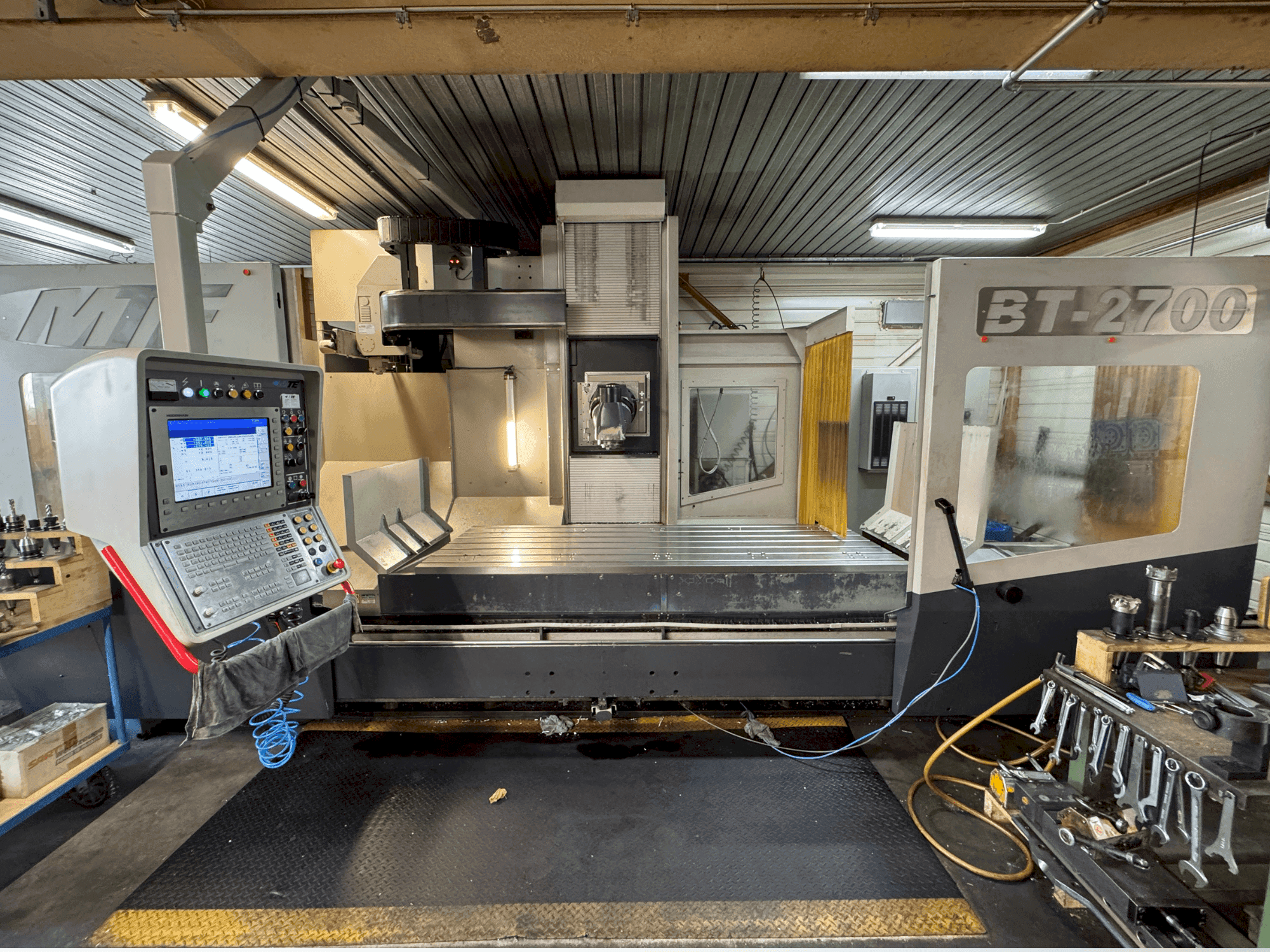

MTE - BT-2700DE-MIL-MTE-2015-00001

Další vybavení

• - Hydraulický systém / Chladicí jednotka s regulací teploty / Chladicí a mazací systém Rozvaděč s osvětlením a klimatizační jednotkou / Teleskopický kryt / Osvětlení pracovního prostoru / Bezpečnostní oplocení a zabezpečené přístupové dveře

Dodatečné informace

Výhody stroje

• Výhody technického stroje:
  • - Délka upínacího stolu/upínací plochy: 2700 mm / šířka: 1000 mm
  • - Maximální výkon pohonu: 32 kw od 198 ot/min / maximální točivý moment: 1120 nm (konstantní až do 376 ot/min) / rozsah otáček: 0–6000 ot/min / otáčky vřetena 6000 ot/min: nízký rozsah 0–984 ot/min, střední rozsah 918–2456 ot/min, vysoký rozsah 2404–6000 ot/min
  • - Cnc řízení s 15,1" plochou obrazovkou a otočným kyvadlem
  • - V hodinách 32000

Informace navíc

• - Kapacita/Pojezd: Osa X (podélný pojezd): 2 500 mm Osa Z (vertikální pojezd): 1 250 mm (volitelně) Osa Y (boční pojezd): 1 200 mm (volitelně) Upínací stůl/Upínací plocha: Délka: 2 700 mm Šířka: 1 000 mm Maximální přepravní zatížení: 9 000 kg Provedení: Diagonální (otáčení ve 2 rovinách) Rozsah otáček: 0–6 000 ot/min Polohy stoupání/otáčení: 2,5 x 1 (s Hirthovým převodem) 144 pozic diagonálního kloubu, 360 pozic vertikálního kloubu Držák nástroje: DIN 69871 AD Tažný čep: DIN 69872 Tvar A Kužel: DIN 69871 Upínací síla nástroje: 15 000 N Pohon Hlavní vřeteno: Motor / Výrobce: Pohon hlavního vřetena Heidenhain Maximální výkon pohonu: 32 kW od 198 ot/min Maximální točivý moment: 1 120 Nm (konstantní až do 376 ot/min) Regulace otáček/převodovka: 3 rychlosti (chlazené olejem) s automatickým přepínáním Otáčky vřetena 6 000 ot/min: nízký rozsah 0–984 ot/min, střední rozsah 918–2 456 ot/min, vysoký rozsah 2 404–6 000 ot/min Pohon os, posuvy os: Motory pohonů os: Heidenhain (digitální pohony) Maximální rychloposuv: (osy X/Y/Z) 25 000 mm/min Maximální pracovní posuv: (osy K/Y/Z) 15 000 mm/min Maximální průměrné zrychlení: 2 minuty* Maximální posuvová síla: (osa X/Y/Z) 21 500 N Systémy pohonů os: Osa X (podélná) Kuličkový šroub (předpjatý) ® 63x40 mm Osa Z (vertikální) Kuličkový šroub (předpjatý) © 50x20 mm Osa Y (příčná) Kuličkový šroub (předpjatý) ® 50x20 mm Upínací stůl/stůl plocha: Počet T-drážek: 7 Velikost T-drážek: mm22 H12 Referenční drážka: mm22 H 7 Rozteč T-drážek: 140 mm Potřebný prostor: Délka cca Výška cca Šířka cca BT 2700 (při = 1250 mm) (při Y= 1200 mm) Hmotnost stroje: Hmotnost BT 2 700 kg Přípojná hmotnost: cca 7 200 mm (bez příčného dopravníku + 1 280 mm) cca 3 250 mm (bez měniče nástrojů) cca 4 900 mm cca 18 500 mm KVA cca 45 Základní vybavení stroje: CNC řízení HEIDENHAIN ITNC 530 (HSCI) s plochou obrazovkou 15,1" a otočným řídicím kyvadlem pro obsluhu stroje před a za strojem. Lože stroje, upínací stůl, sloup stroje a vertikální sedlo jsou vyrobeny z lamelové litiny GG30 pro zlepšení tlumicích vlastností. Frézovací suport je vyroben z vysoce kvalitní litiny s kuličkovým grafitem GJS-500 pro zajištění maximální tuhosti a tím i maximální mechanické přesnosti osy suportu. Automatická frézovací hlava z ocelolitiny (GS 60) s diagonálním provedením, naklápěcí, 2,5° / 2,5° (volitelně 2,5° x 1°) a otáčkami 4 000 ot/min (volitelně 3 000/6 000 ot/min). Orientace vřetena pomocí NC řízení. Olejem chlazená hlavní vřetenová převodovka, 3 stupně s automatickým přepínáním, maximální výkon 32 kW a maximální točivý moment 1 520 Nm. Ozubená kola v převodovce jsou šikmá. Ozubená kola jsou vyrobena z... z chromniklové oceli, kalené a přesně broušené. Lineární vedení s recirkulačními ložisky INA ve všech 3 osách. Osa X (délky): 10 kusů, typ: INA RUE 45 EL. Osa Z (vertikální): 4 ložiska, typ: INA RUE 55 EL. Osa Y (příčná): 8 kusů, typ: INA RUE 45 EL a další plochá vedení jako tlumicí saně. Hydraulický systém: Rexroth. Chladicí jednotka s regulací teploty pro chlazení převodového oleje. Pohon hlavního vřetena a pohony os pomocí střídavých motorů Heidenhain (digitální). Lineární měřicí systém Heidenhain (0,001 mm) ve všech osách. Hydraulické závaží ve vertikální ose. Frézovací saně nad a pod vertikální osou jsou uzavřeny válečkovým krytem, který chrání zadní část stroje. Vertikální osa (v zadní části stroje) nad a pod vertikálním sedlem je uzavřena vlnovcovým krytem, který chrání vedení, kuličkový šroub a měřicí systém před znečištěním. Automatické centrální mazání os a kuličkových šroubů. Chladicí a mazací systém pro přívod chladicího maziva zvenčí k obráběcím nástrojům. Rozvaděč s osvětlením. a klimatizační jednotka Teleskopický kryt pro ochranu vodicích lišty a pohonných jednotek v ose X Přenosné elektronické ruční kolo „Heidenhain HR-410“ s volbou osy Automatická teplotní kompenzace Přídavný elektrický nožní pedál pro ruční výměnu nástrojů Ochranný kryt proti stříkající vodítku na 4 stranách s velkým průzorem. Posuvné dveře na přední straně stroje lze otevřít po celé délce upínacího stolu. Přídavné posuvné dveře v zadní části pracovního prostoru. Posuvné dveře jsou vybaveny bezpečnostními spínači v souladu s předpisy CE a integrovány do nouzového zastavení stroje. Bezpečnostní oplocení Fell Chrání zadní prostor stroje zabezpečenými přístupovými dveřmi Osvětlení pracovního prostoru Lakování: grafitově šedá RAL 7024 / achátově šedá RAL 7038 Prodloužení vertikálního pojezdu stroje ze Z = 1000 mm na Z = 1250 mm Prodloužení příčného pojezdu stroje z Y = 1000 mm na Y = 1200 mm Automaticky otočná frézovací hlava v diagonálním provedení s dělením 2,5°x 1° (Hirthův profil zubu) Otáčky 6 000 ot/min Nástrojové vřeteno BIG Plus: Nástrojové vřeteno je vybaveno současným kuželovým a čelním kontaktem nástroje. Chlazení vzduchem vřetenem: Stlačený vzduch může být alternativně přiváděn pro chlazení nástroje přes nástrojový střed (IKZ) dle DIN 69871 tvar AD. Chlazení vzduchem přes trysky chladicí kapaliny (externí): Přívod vzduchu k nástroji/obrobku alternativně k přívodu chladicí kapaliny přes externí trysky chladicí kapaliny na nástrojovém vřetenu. Minimální mazání. Systém Lubrix: Směs oleje a vzduchu může být alternativně přiváděna přes nástrojový střed (IKZ) dle DIN 69871 tvar AD pro chlazení a mazání nástroje. Automatický měnič nástrojů HN: Provedení stroje s automatickým měničem nástrojů namontovaným na stojanu stroje. Max. průměr nástroje: Max. průměr nástroje s volnými pomocnými prostory v zásobníku: 125 mm 250 mm Max. délka nástroje: 380 mm Max. hmotnost nástroje: 20 kg Dopravník třísek: Dopravník třísek namontovaný v podélném směru stroje mezi stojanem stroje a upínacím stolem, konstrukce s kloubovým pásem. Vyhazování vpravo. Druhý dopravník třísek: Dopravník třísek namontovaný v podélném směru stroje před stolem stroje, konstrukce s kloubovým pásem. Vyhazování vpravo. Příčný dopravník: Zkrácení celkové délky stroje o 1300 mm použitím příčného dopravníku v konstrukci s kloubovým pásem na levé straně se zadním vyhazováním. Jednoduchý kryt proti stříkající vodě: Stroj je vybaven jednoduchým krytem proti stříkající vodě místo standardního bezpečnostního a ochranného krytu: Velké posuvné dveře s průhledovými okny jsou namontovány na přední a pravé zadní straně stolu stroje. Rádiový měřicí snímací systém HH TS 460: Rádiový měřicí snímací systém Heidenhain TS632 umožňuje spolehlivé elektronické měření a ustavení obrobků ve všech polohách frézovací hlavy díky neomezenému přenosu signálu rádiových vln pomocí praktických měřicích cyklů. - Rádiový měřicí snímací systém TS460 Obousměrná aktivace Strmý kužel DIN69871 SK40 Trn sondy M4 (keramická stopka), délka = 53 mm - Rádiový přijímač Flexibilní anténa s konektorem TNC, připojovací kabel (2 m) s konektorem pro řízení Heidenhain i TNC 530 HSCI připojení X 112
