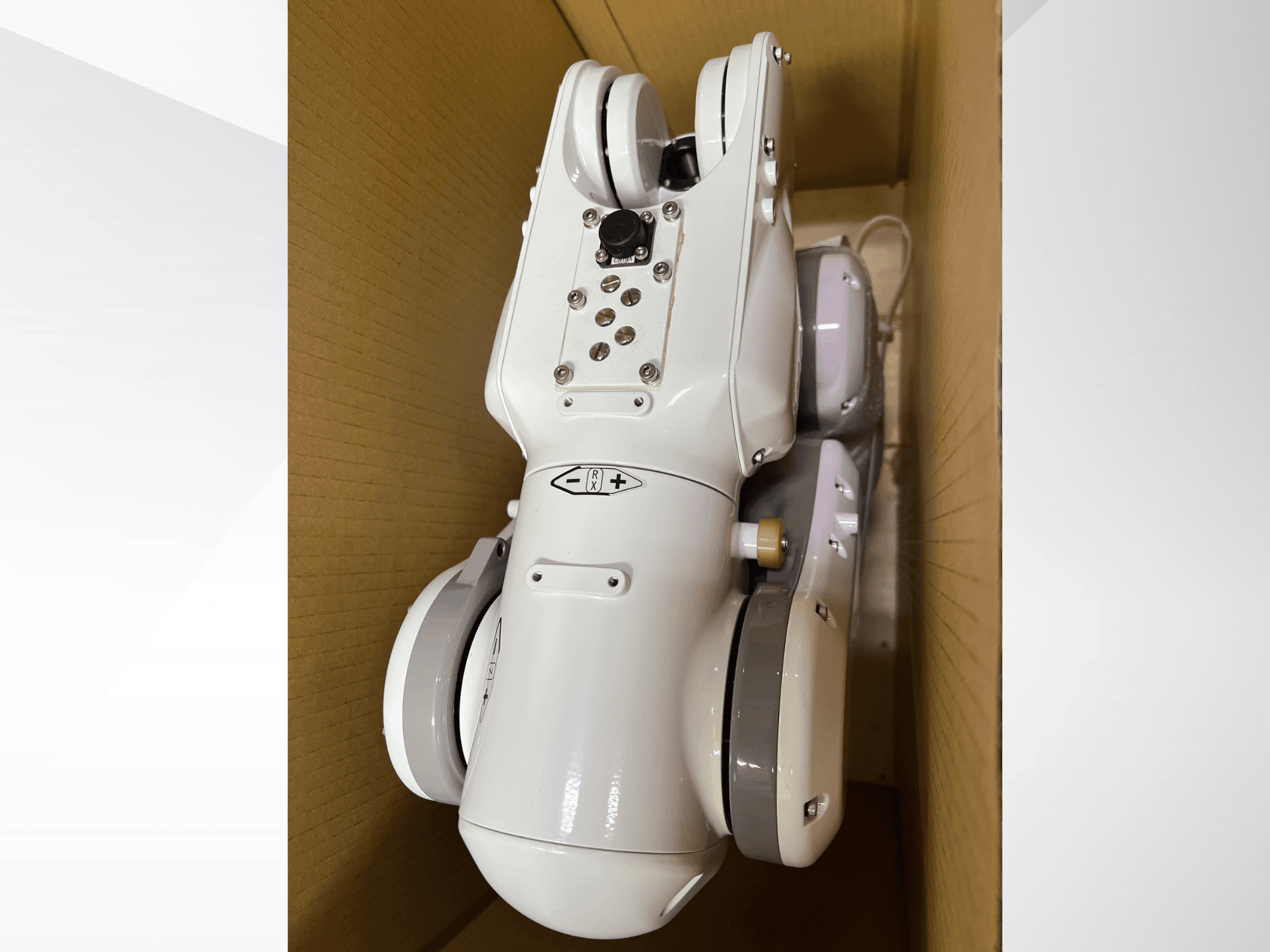

Robotické rameno NACHI MZ04D při pohledu shora, kde je vidět jeho elegantní bílý design a ovládací panel s tlačítky a indikátory.
Robotické rameno NACHI MZ04D při pohledu shora, kde je vidět jeho elegantní bílý design a ovládací panel s tlačítky a indikátory.

NACHI - MZ04DSI-ROB-NAC-2022-00001

17.000 €
gindumac cena
(Ex Works)
získat oficiální nabídku
Navštivte stroj
Poslat protinabídku
Stáhnout PDF

Máte další otázky? Kontaktujte nás!

sales contact

Petr Strýček

+420 737 021 218

p.strycek@gindumac.com

whatsapp
Kontaktujte na WhatsApp
Zobrazit v původním jazyce

Toto šestiosé robotické rameno NACHI MZ04D bylo vyrobeno v roce 2022. Má maximální dosah 541 mm a nosnost 4 kg, takže je vhodné pro různé aplikace. Robot je vybaven střídavým servopohonem a má krytí IP67 pro ochranu proti prachu a kapající vodě. Pokud chcete získat vysoce kvalitní automatizační schopnosti, zvažte robotické rameno NACHI MZ04D, které máme na prodej. Kontaktujte nás pro další podrobnosti.

Přehled

  • Výrobce: NACHI
  • rok: 2022
  • MODEL: MZ04D
  • typ aplikace: Robotika
  • Země umístění: Slovinsko
  • Typ stroje: Rameno robota

Technické informace - NACHI MZ04D

Rozměry

  • Výška stroje: 173 mm
  • Délka stroje: 490 mm
  • Hmotnost stroje: 17 kg
  • Šířka stroje: 369 mm

Pohyb

  • Počet os: 6

Dodatečné informace

  • Systém pohonu: Střídavý servopohon

  • Max. rychlosti kloubů:

    • J1 (otočný): 3,49 rad/s (200°/s)

    • J2 (dopředu/dozadu): 2,62 rad/s (150°/s)

    • J3 (nahoru/dolů): 3,32 rad/s (190°/s)

    • J4/J5 (rotace/ohnutí zápěstí): 9,77 rad/s (560°/s)

    • J6 (otáčení): 15,71 rad/s (900°/s)

  • Max. užitečné zatížení: 4 kg

  • Přípustný statický zatěžovací moment:

    • J4/J5 (otáčení/ohyb): 8,86 N-m

    • J6 (otáčení): 4,9 N-m

  • Opakovatelnost polohy: ±0,02 mm

  • Max. dosah: 541 mm

  • Okolní teplota (robot): 1,5 mm: 0 až 45 °C

  • Možnosti instalace: Pro MZ04E: montáž na podlahu / na stěnu / nakloněná / inverzní montáž.

  • Hmotnost robota: 25 kg

    • Poznámka: Typ připojení zespodu na stěnu +4 kg; typ připojení zespodu +6 kg.

  • Stupeň krytí: (MZ04E/MZ04 má IP40; MZ04D/MZ04DE má IP67).

  • Poznámky:

    • MZ04E/MZ04DE používá na všech osách motory o výkonu 80 W nebo menším.

Specifikace řídicí jednotky

  • Řízené osy: 6 (maximální počet řízených os: 7)

  • Programová kapacita: 9 999 programů

  • Paměť: 256 MB (cca 2 560 000 programových kroků)

  • Paměťové zařízení: USB port

  • Primární zdroj napájení: USB USB, USB, USB, USB, USB, USB, USB, USB, USB, USB, USB: Třífázové střídavé napětí 200-230 V ±10 % nebo jednofázové střídavé napětí 200-230 V ±10 %.

  • Spotřeba energie: 0,4 kVA

  • Stupeň krytí: 1,5 kVA: OCHRANA: IP20

  • Okolní podmínky: 0 až 40 °C; 20-85 % relativní vlhkosti (nekondenzující)

*Mezi uvedenými údaji a skutečnými hodnotami mohou být rozdíly, to by měl potvrdit obchodní zástupce.
