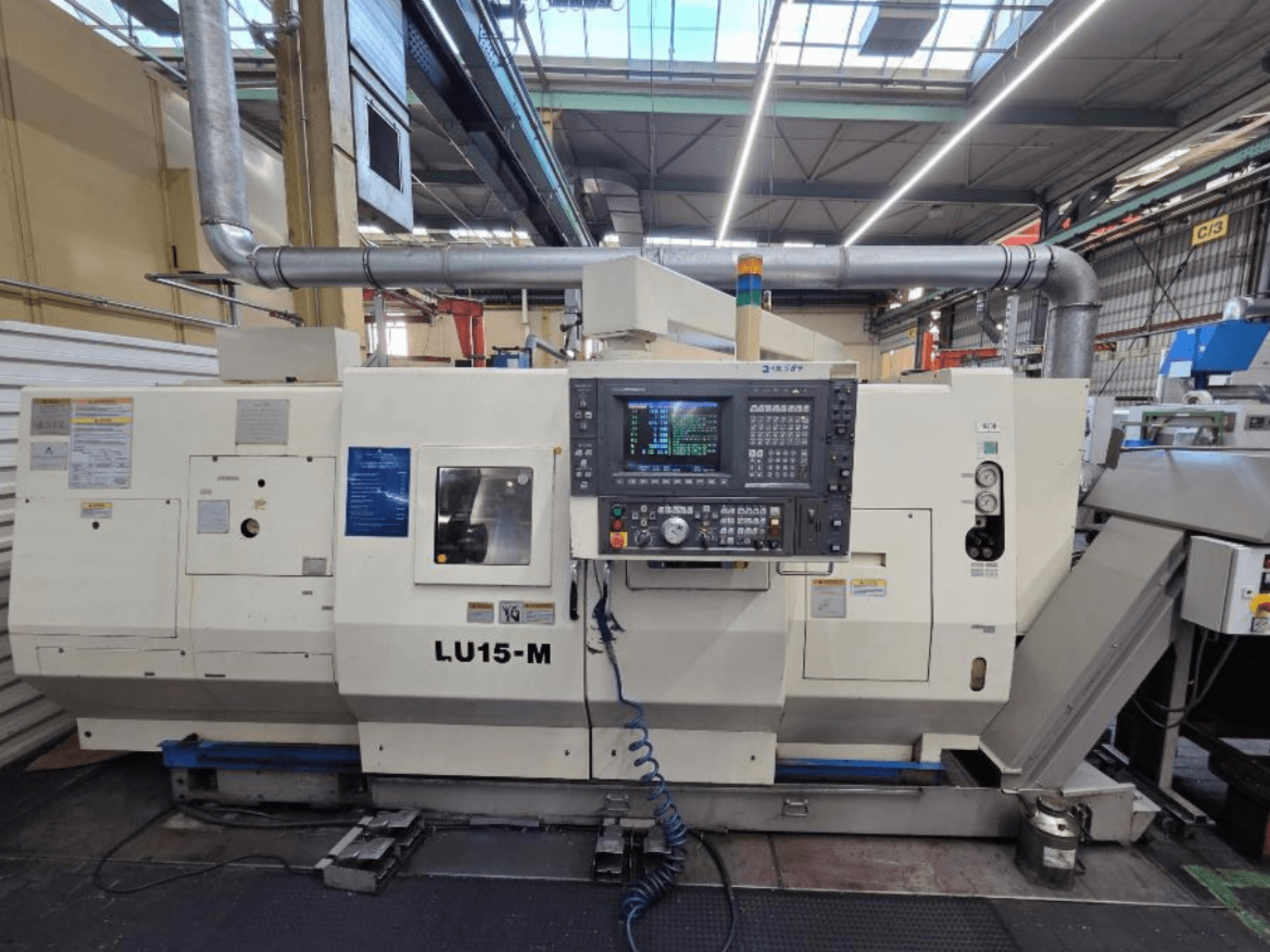

Okuma - LU15 M-2SC 1000DE-TUR-OKU-1998-00005

• Podélná dráha (X): 1020 / 995 mm

• Příčný zdvih (Z): 260 / 140 mm

• Rozsah otáčení: 340 mm

• Průměr výkyvu nad krytem lože: 530 mm

• Průměr kývání nad příčným skluzem: 1,5 mm 380 mm

• Čelo vřetena: ASA-A2 / DIN 55026 Gr. 6

• Vrtání vřetena: 2,5 mm: Vřeteno: 62 mm

• Průměr vřetena v předním ložisku: 2,5 mm: 100 mm

• Průměr sklíčidla: 200 mm

• Hlavní pohon: Vřeteno s motorem (motor s dutou hřídelí) s frekvenční regulací 60 % ED

• Výkon (hlavní pohon): 22 kW

• Max. točivý moment: (hlavní hnací kolo): 1,5 m: 412 Nm

• Rozsah otáček: max: 45 - 4 500 otáček za minutu

• Úrovně otáček (elektrické): 2

• Pohon posuvu: Střídavé servomotory, digitálně regulované

• Rozsah posuvu X/Z: 0 - 1 000 mm/U

• Rychlý posuv X/Z: 15 / 20 m/min

• Výkon X, Z: 2,4/1,5 kW a 4/4 kW

• Posuvná síla X, Z: 11/3,7 kN a 7/6,7 kN

• Věže: 2 nástrojové věže

• Živé nástroje: Ano (osa C a poháněné jednotky)

• Řezání závitů: Synchronní závitování

• Interpolace vřetena: Automatická interpolace hlavního vřetena

• Monitorování nástroje: Monitorování opotřebení a zlomení

• Měření nástroje: Integrovaný seřizovač nástrojů / měřicí zařízení

• Koník: Programovatelný, tažný s posuvem lože, automatické upínání

• Koníková pinola: Ovládání pomocí M-příkazu

• Otvor tažné trubky: 55 mm (částečně dutý upínací válec)

• Rozhraní: DNC rozhraní RS-232C

• Chladicí systém: Zesílené čerpadlo (8 barů při 30 l/min)

• Programování: ONE TOUCH Dialog-NC (automatické generování pracovního plánu)

Další vybavení

• Dopravník třísek (výška výsypu 1 200 mm)
