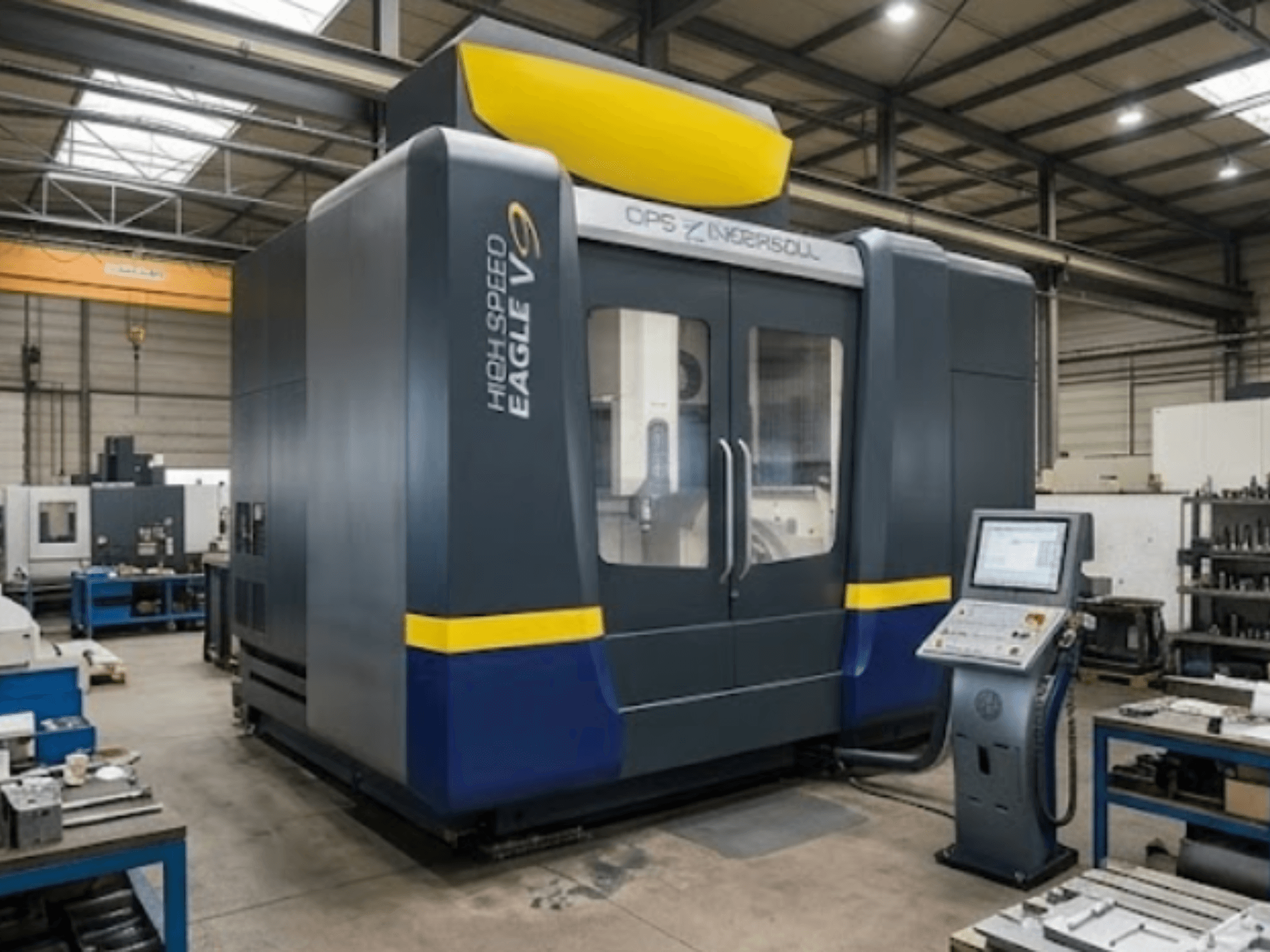

OPS INGERSOLL - Eagle V9DE-MIL-OPS-2014-00001

- Konstrukce stroje: Dvojitý portálový pohon v osách X a Y, základová deska z polymerového betonu tlumící vibrace s tříbodovým upevněním bez nutnosti základů

- Zdvih v ose X: 800 mm

- Zdvih v ose Y: 600 mm

- Zdvih osy Z: 500 mm

- Zdvih osy B: 140° / 60°

- Zdvih osy C: 360°

- Rychlost osy B: 25 ot./min

- Rychlost osy C: 100 ot./min

- Max. rychlost rychlopohybu: 45 m/min

- Max. zrychlení: 10 m/s²

- Vřeteno 1 (standardní): vysokofrekvenční vřeteno HSK-A63, výkon 35 kW, 1 až 18 000 ot./min, točivý moment 83 Nm

- Výměník nástrojů vřetena 1: HSK-A63, 48-násobný

- Vřeteno 2 (volitelná výbava 5): vysokofrekvenční vřeteno HSK-E50, výkon 17 kW, 1 až 36 000 ot./min

- Výměna nástrojů na vřetenu 2: HSK-E50, 72-násobná

- Řídicí systém: HEIDENHAIN iTNC 530 HSCi

- Typ stolu: stůl s T-drážkami (nahrazen jednotkou 4. a 5. osy, je-li tato volitelná výbava nakonfigurována)

- Kapacita obrobku pro 4. a 5. osu: průměr 500 mm × výška 500 mm, max. hmotnost 250 kg

- Balíček přesnosti 1: Okruh výměníku tepla +/- 0,1 °C a chlazení pohonu

- Balíček přesnosti 2: Kompenzace polohových a geometrických chyb os X/Y/Z

- Balíček přesnosti 3 (volitelná 5. osa): ATDC (automatická regulace teplotního posunu), 5osá kompenzace, Heidenhain KinematicsOpt s kalibrační koulí

- Měření nástroje: laserový systém Blum pro kontrolu zlomení nástroje a kompenzaci délky/průměru nástroje

- Měření obrobku: Infračervený dotykový snímač Renishaw

- Mazání: mazání minimálním množstvím oleje (vnější vřeteno), automatické centrální mazání vřetena, pohonu a vedení

- Automatizace / manipulátor (volitelná výbava 13): Manipulátor IMC5 MultiChange light (rok 2004) namontovaný na pravé straně, standardní chapadlo RCS, 8-pozicový zásobník obrobků

- Zásobník elektrod (volitelná výbava 14): Dvojitý zásobník elektrod Erowa ITS (154místný)

- Další vlastnosti:

zásobník na třísky

automatické čištění fréz pomocí stříkacího prostředku

ruční kolo HR410
