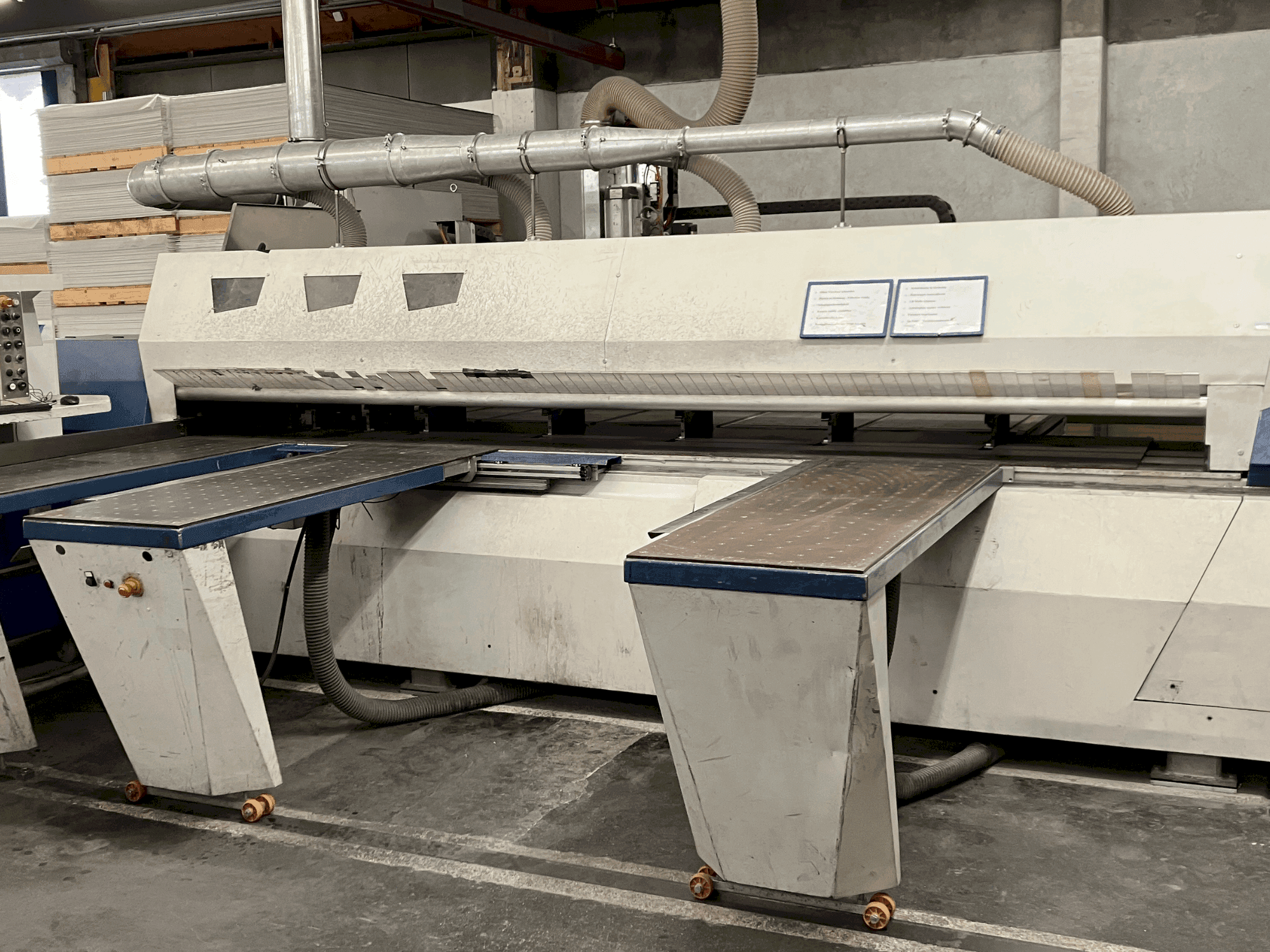

PANHANS - 2006DE-SAW-PAN-2006-00001

Konfigurace: Stroj včetně rozváděče

Délka řezu (SL): 4200 mm

Šířka řezu (SB): 4200 mm

Maximální výška řezu (pilový kotouč ve svislé poloze 0°): 72 mm

Max. výška řezu (pilový kotouč otočený o 47°): 40 mm (max. výška 47 mm)

Přesnost řezu (pilový kotouč svisle 0°): +/- 0,1 mm

Přesnost řezu (pilový kotouč otočený): ±0,5 mm: +/- 0,2 mm

Přesnost úhlu (rychlost posuvu < 10 m/min): +/- 1 mm

Úhlová přesnost (rychlost posuvu > 10 m/min): +/- 2,5 mm

Rychlost posuvu (pojezd pily vpřed/vzad): 0-100 m/min

Rychlost posuvu (šířkový doraz vpřed): 25 m/min

Rychlost posuvu (šířkový doraz vzad): 100 mm

Pohyby osy (minimální velikost desky): X = 300 mm, Y = 100 mm

Pohyby osy (maximální velikost desky): 300 mm: X = 2800 mm, Y = 750 mm

Otáčky vrtací hlavy: 6840 ot/min

Maximální průměr vrtání: 13 mm

Maximální celková délka: 115 mm

Počet nástrojů: Počet vrtacích vřeten: 1

Držák nástrojů: 1 ks: Rychloupínací sklíčidlo DM 1-13

Hodnoty připojení

Celková hodnota připojení: 21,0 kVA

Jmenovitý proud: 3x 32 A

Pneumatické připojení: 8 barů (minimálně 6 barů)

Spotřeba vzduchu: 3 l/min na svorku

Hladina akustického tlaku (Lpa) v poloze obsluhy: 86 dB(A)

Hladina akustického výkonu (LWA): 103 dB(A)
