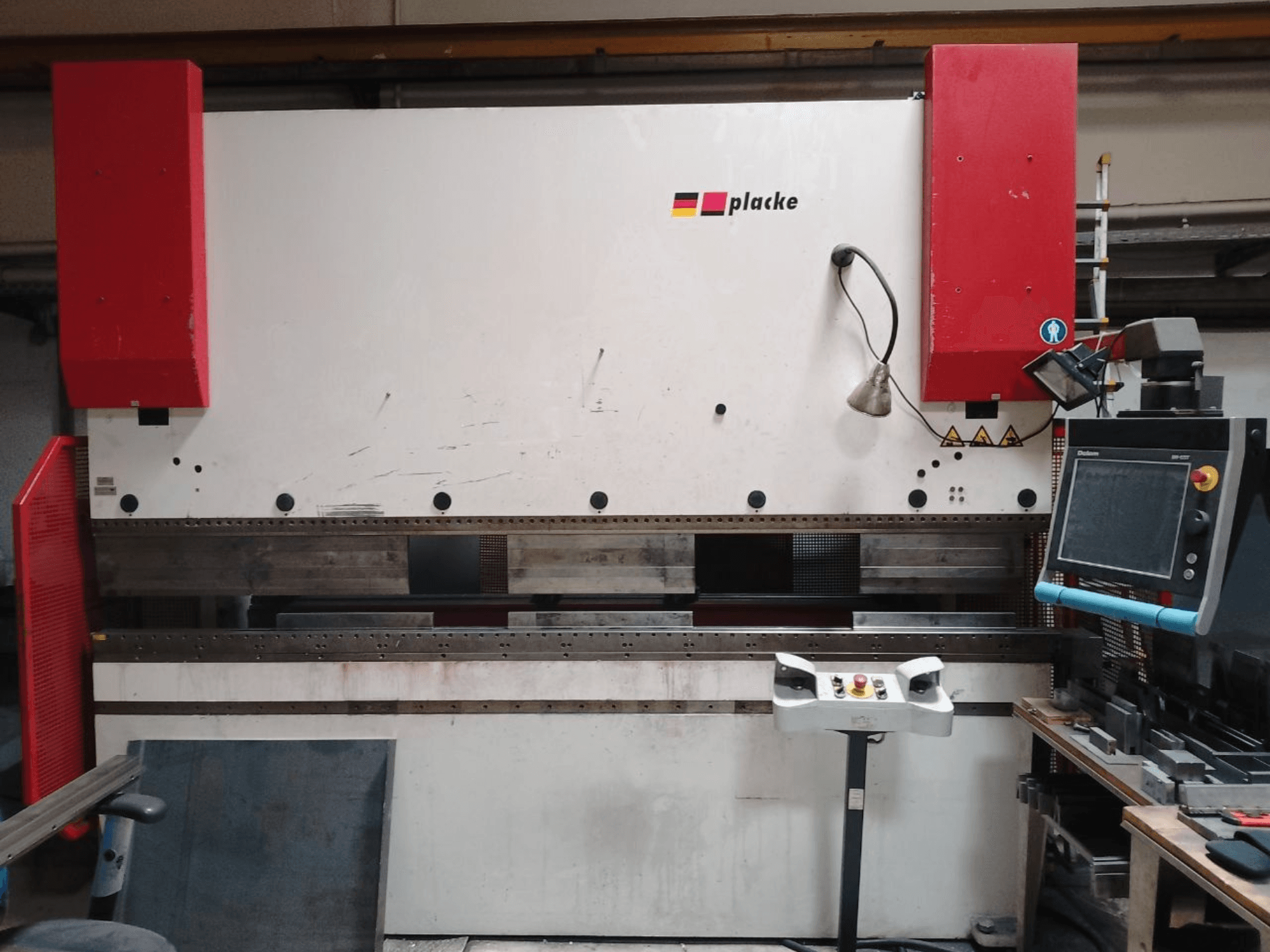

Tento čtyřosý ohýbač PLACKE QPB-4 150/3100 byl vyroben v roce 2001. Disponuje lisovací silou 1500 kN a délkou ohybu 3100 mm, díky čemuž je vhodný pro nejrůznější aplikace v oblasti ohýbání. Stroj je vybaven mechanickým systémem vyklenutí a dodává se s komplexní sadou nástrojů a příslušenství. Pokud hledáte vysoce kvalitní ohýbací zařízení, zvažte ohraňovací lis PLACKE QPB-4 150/3100, který máme v nabídce. Pro další informace nás kontaktujte.
Přehled
- Výrobce: PLACKE
- rok: 2001
- MODEL: QPB-4 150/3100
- výrobních hodin: 9584
- typ aplikace: Ohýbání
- Země umístění: Německo
- Typ stroje: Lisovací zařízení
- řídicí jednotka značky: DELEM
Technické informace - PLACKE QPB-4 150/3100
Řídicí jednotka
- Značka řídícího systému: DELEM
- Model řídícího systému: DA-69T
Rozměry
- Výška stroje: 2820 mm
- Délka stroje: 3400 mm
- Hmotnost stroje: 11000 kg
- Šířka stroje: 1700 mm
Pohyb
- Počet os: 4
Technická specifikace
- Délka ohybu: 3100 mm
- Lisovací síla: 1500 Kn
Dodatečné informace
- Řídicí systém / software: CNC řízení Delem DA-69T (4 osy)
- Provozní hodiny: 9 584,1 hodin
- Maximální provozní tlak: 300 bar
- Vzdálenost mezi sloupy: 2 600 mm
- Zdvih pístu: 215 mm
- Montážní výška: 525 mm
- Hloubka hrdla: 300 mm
- Pracovní výška (bez stolu/nářadí): 900 mm
- Rychlost rychloposuvu: 150 mm/s
- Pracovní rychlost: 0–9,8 mm/s
- Rychlost zpětného chodu: 100 mm/s
- Bezpečnostní rychlost: < 10 mm/s
- Doba zastavení: 0,15 s
- Bezpečnostní vzdálenost: 270 mm
- Doba zdržení pístu: 0–9,9 s
- Příkon pohonu: 11 kW
- Celkový připojený výkon: 15 kW
- Napětí / frekvence: 400 V / 50 Hz (3 PEN)
- Řídicí napětí: 24 V DC
- Jmenovitý proud: 30 A
- Pojistková ochrana: 35 A
- Objem hydraulické nádrže: 270 l
- Max. provozní teplota oleje: 80 °C
- Filtrace oleje při plnění: < 25 µm
- Hladina hluku: < 70 dB(A)
- Rozsah pojezdu osy X: 600 mm (max. rychlost: 400 mm/s, přesnost: +/- 0,02 mm, točivý moment motoru: 1,9 Nm)
- Rozsah pohybu osy R: 200 mm (max. rychlost: 200 mm/s, přesnost: +/- 0,05 mm, točivý moment motoru: 1,9 Nm)
- Rozsah nastavení os Z1–Z2–Z3–Z4: 2 400 mm (ruční nastavení)
- Systém vyklenutí: Mechanický systém vyklenutí od firmy Wila (0,6 kW, řízený přes CNC)
- Upínání nástrojů / systém: Wila Modufix
- Provozní teplota okolí: +5 °C až +40 °C
- Provozní vlhkost: 30 % až 95 % (bez kondenzace)
- Součástí dodávky je příslušenství a nástroje:
* Nožní ovládací panel
* Technická dokumentace (1 sada)
* Ramena pro podepření plechu: 2x 1 m, 2x 0,5 m
* Razníky (horní nástroje): 5x 515 mm (28°, H200); 2x 100 mm (28°, H200); 1x 200 mm (28°, H200); po 1 ks 20 mm, 30 mm, 35 mm, 40 mm (28°, H200); 2x 100 mm (28°, H200 s rohovým zářezem); 2x 255 mm
* Matrice (spodní nástroje): 5x 515 mm (12x30°, R=1, H55); 6x segmentovaných (12×30°, R=1, H55) [celková šířka 3 m]; 4× 515 mm; 1× 475 mm; 8x segmentované [celková šířka 3 m]; 1x 515 mm (50x80°, R=5, H55); 1x nespecifikováno; 1x 200 mm (V=8, 30°, R=1, H55)
* Prodloužení nástrojů: 1x 1240 mm (H140, L410), 2x 50 mm (H100), 4x na míru (H100)
*Mezi uvedenými údaji a skutečnými hodnotami mohou být rozdíly, to by měl potvrdit obchodní zástupce.
