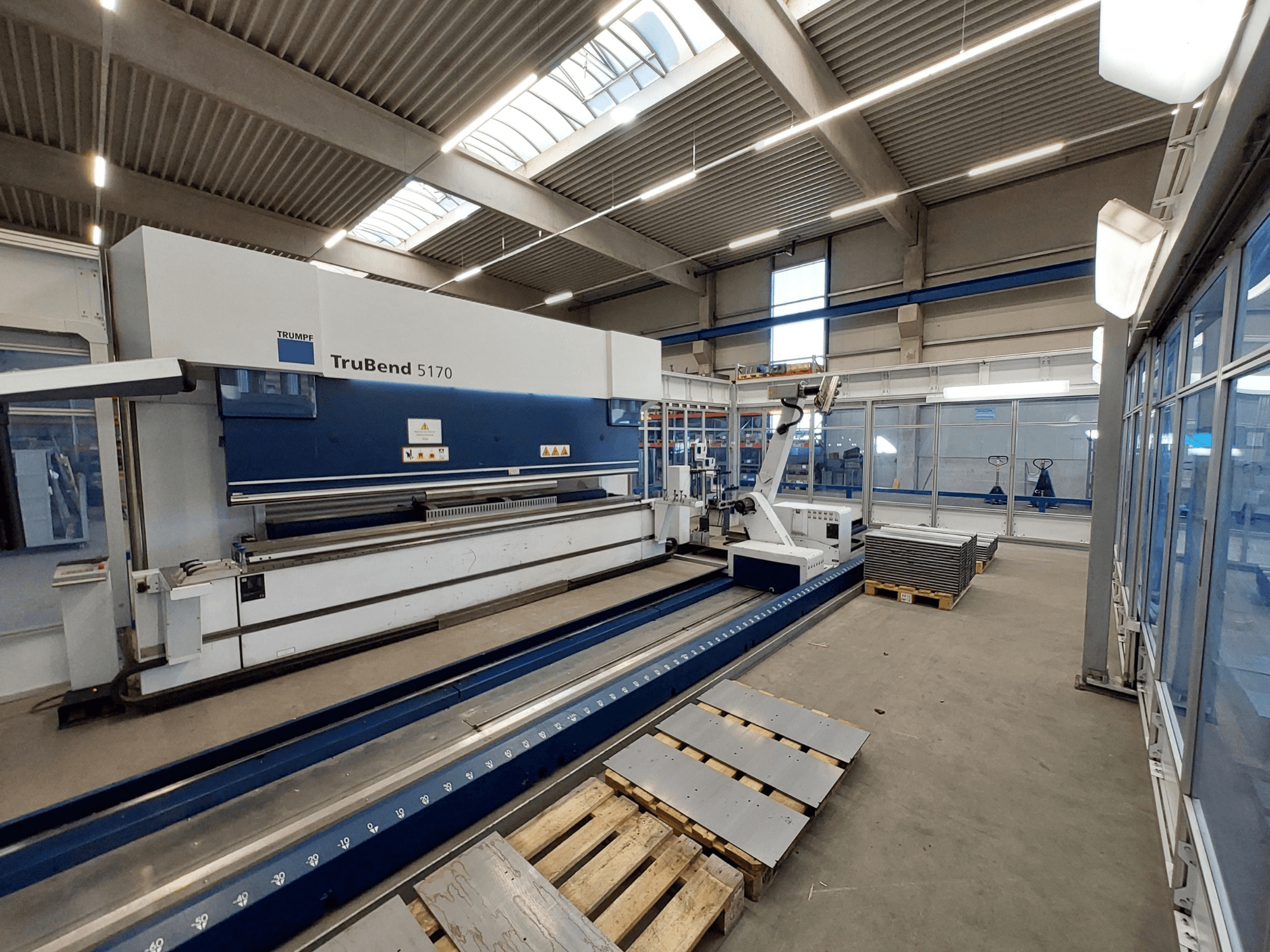

TRUMPF - TRUBEND CELL 5000 with TRUMPF TruBend 5170 and Bend Master 60DE-BEN-TRU-2017-00001

- Model lisovací brzdy: TruBend 5170 (rozšířená verze)

- Maximální lisovací síla: 1700 kN

- Maximální pracovní tlak v lisu: 340 barů

- Délka zdvihu lisovací brzdy: 445 mm

- Napětí / frekvence lisovací brzdy: 400 V / 50 Hz

- Připojené zatížení lisu: 29 kVA

- Napětí ovládání lisu: 24 V

- Model robota: Model robota: BendMaster 60

- Připojené zatížení robota: 17 kVA

- Hmotnost robota: 2600 kg

- Napětí / frekvence robota: 400 V / 50 Hz

- Řídicí systém: TRUMPF TASC 6000 (grafické dílenské programování, možnost připojení k síti)

- Přiložené vybavení: Rozšířená verze ohraňovacího lisu, BendMaster 60, automatická manipulace s materiálem / uchopovače, oplocení a bezpečnostní kryty.

TRUMPF BENDMASTER 60

- Pracovní doba: (od 14.05.2025)

- Nosnost: 60 kg (kus plechu plus uchopovač)

- Nosnost plechů: 1,5 kg: Do 40 kg

- Napájecí napětí: 400 V (3~ fáze)

- Frekvence: 50 Hz

- Připojené zatížení: 14 kVA

- Řídicí napětí: 24 V

- Max. Max. hodnota pojistky: 24 Max: 32 A

- Systém os manipulátoru: 6osý systém zpětných senzorů

- Podlahová dráha: Pozemní kolejnice prodloužená na 10 m

- Řídicí jednotka: Řízení na bázi PC TRUMPF s terminálem (monitor, myš, klávesnice)

- Funkce pro manipulaci s materiálem: Snímač rozpoznání obrysu plechu, snímač detekce dvojitého plechu, otočný svazek pro rychlou výměnu chapadel bez použití nástrojů, spojka chapadel na BendMasteru.

- Vakuum/uchopovací zařízení v ceně: 3 modulární vakuová chapadla bez oddělovací jednotky, 1 mechanické klešťové chapadlo s rotační osou (včetně 3 sad přídavných čelistí).

- Podávací stanice: 1 stanice pro odsávání plechů s lineární osou

- Periferní příslušenství: 1 konzola pro výměnu chapadel (max. 4), 1 pojízdný vějířový magnet, bezpečnostní ohrazení s přístupovými dveřmi
