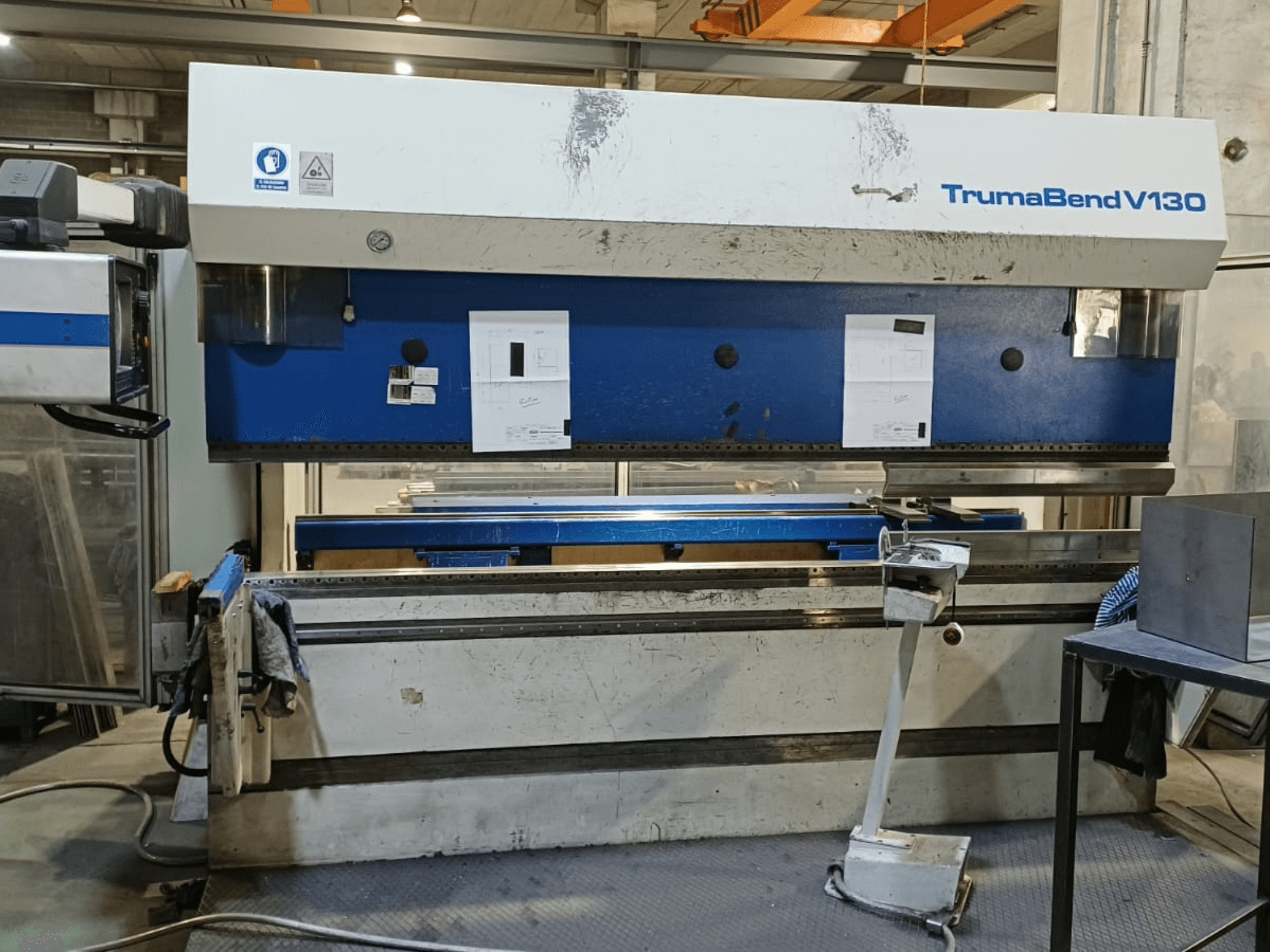

TRUMPF - Trumatic Trumabend V130ES-BEN-TRU-1998-00001

Vzdálenost mezi sloupy: 2 690 mm

Hloubka: 410 mm

Šířka stolu: 120 mm

Montážní výška: 385 mm (standardní) / 535 mm (zvýšená výška)

Pracovní výška: 1 050 mm

Osa Y:

• Rychlý posuv: 200 mm/s

• Pracovní rychlost: 1–10 mm/s

• Rychlost zpětného pohybu: 135 mm/s

• Zdvih: 215 mm (standardní) / 365 mm (zvýšená výška)

• Přesnost polohování: 0,01 mm

Osa X:

• Maximální rozsah měření: 860 mm

• Dojíždění: 600 mm

• Přesnost polohování: 0,04 mm

• Rychlost posuvu: 500 mm/s

Osa R:

• Zdvih: 250 mm

• Přesnost polohování: 0,08 mm

• Rychlost posuvu: 300 mm/s

Osa Z:

• Dojazd: 2 310 mm

• Přesnost polohování: 0,06 mm

• Rychlost posuvu: 1 000 mm/s

Příkon elektrického systému: 18,7 kW

Tlak v pneumatickém systému: 6 ± 1 bar

Objem hydraulického oleje: neuvedeno
