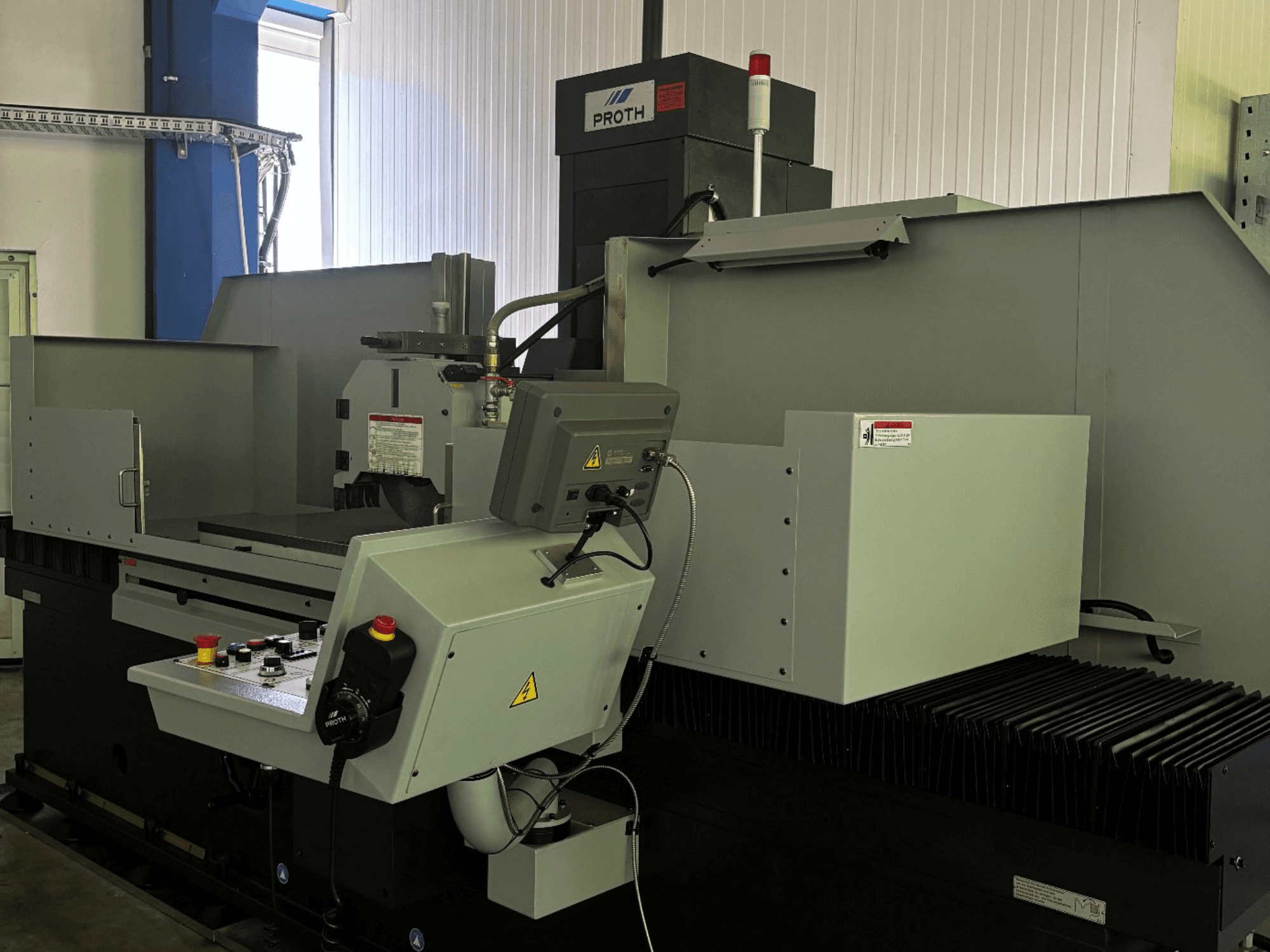

Proth - PSGC-50120AHRAT-GRI-PRO-2021-00001

- Max. vzdálenost od středu vřetena ke stolu: 700 mm

- Nosnost stolu (trvalá): 1 200 kg

- Nosnost stolu (přerušovaný provoz): 1 880 kg

- Hmotnost elektromagnetické desky: 315 kg

- Instalční výška od stolu k spodní hraně brusného kotouče: 522 mm

- Hydraulický podélný posuv: 1–25 m/min

- Krokový příčný posuv: 0,1 – 15 mm/zdvih

- Plynulý příčný posuv: 50 – 1 500 mm/min

- Otáčení ručního kolečka v příčném směru: 5 mm/ot (stupeň: 0,02 mm)

- Otáčení ručního kolečka ve svislém směru: 0,25 mm/ot (dělení: 0,002 mm)

- Automatický svislý posuv: AD 1

- Otáčky vřetena: 1 500 ot./min (plynule nastavitelná)

- Motor vřetena: 7,5 kW (400 V, 4P, 15 A, 50 Hz)

- Motor příčného posuvu: 0,37 kW / 0,7 kW (220 V, 6P, 2,1 A, 50 Hz)

- Motor rychloposuvu: 0,75 kW (110 V, 6P, 6,1 A, 50 Hz)

- Motor hydraulického čerpadla: 3,7 kW

- Transformátor Tr1: 825 VA

- Transformátor Tr2: 2 000 VA

- Výkon pohonu (Antriebsleistung): 400 V, 3P, 34,05 A, 50 Hz

- Chladicí systém: Chladicí zařízení s papírovým filtrem a magnetickým separátorem (objem: 100 litrů)

- Systém odsávání mlhy a prachu: model PSGC-50120AHR, objem nádrže: 100 l, výkon: 50–60 l/min, motor: 0,55 kW, 400 V, 1,8 A, 50 Hz, hmotnost: 120 kg

- Digitální odečet (DRO): 2osý digitální odečet na ose Y (SINO SDS6-2V, SN: 7201723C0032, stupnice: KA-300 1 µm – 670 mm), dodatečně namontováno v 05/2022

- Rozměry brusného kotouče: 400 × 50 × 127 mm / 355 × 50 × 127 mm (Součástí je KINIK 405 x 50 x 127 mm, 32 A, 46 J, 9 V, 33 m/s)

- Počet os: 3 osy (pohyby v osách X, Y, Z s 2osým digitálním odečtem polohy (DRO) na ose Y)

- Volitelné vybavení a funkce: Paralelní odstraňovač hrubých nečistot (namontovaný na hlavě), odstraňovače hrubých nečistot na stole, vyvažovací hřídel, vyvažovací váha, elektrické ruční kolo, LED osvětlení, vyrovnávací nožičky, celkem 6 přírub brusného kotouče, kompletní hydraulický a elektrický systém

- Rozměry pojezdu: 4,1 š x 2,7 h x 2,96 v m)

- Volitelné náhradní brusné kotouče (včetně značek ZISCHE a KINIK) a různé příruby kotoučů na skladě/ve skladovacím regálu
