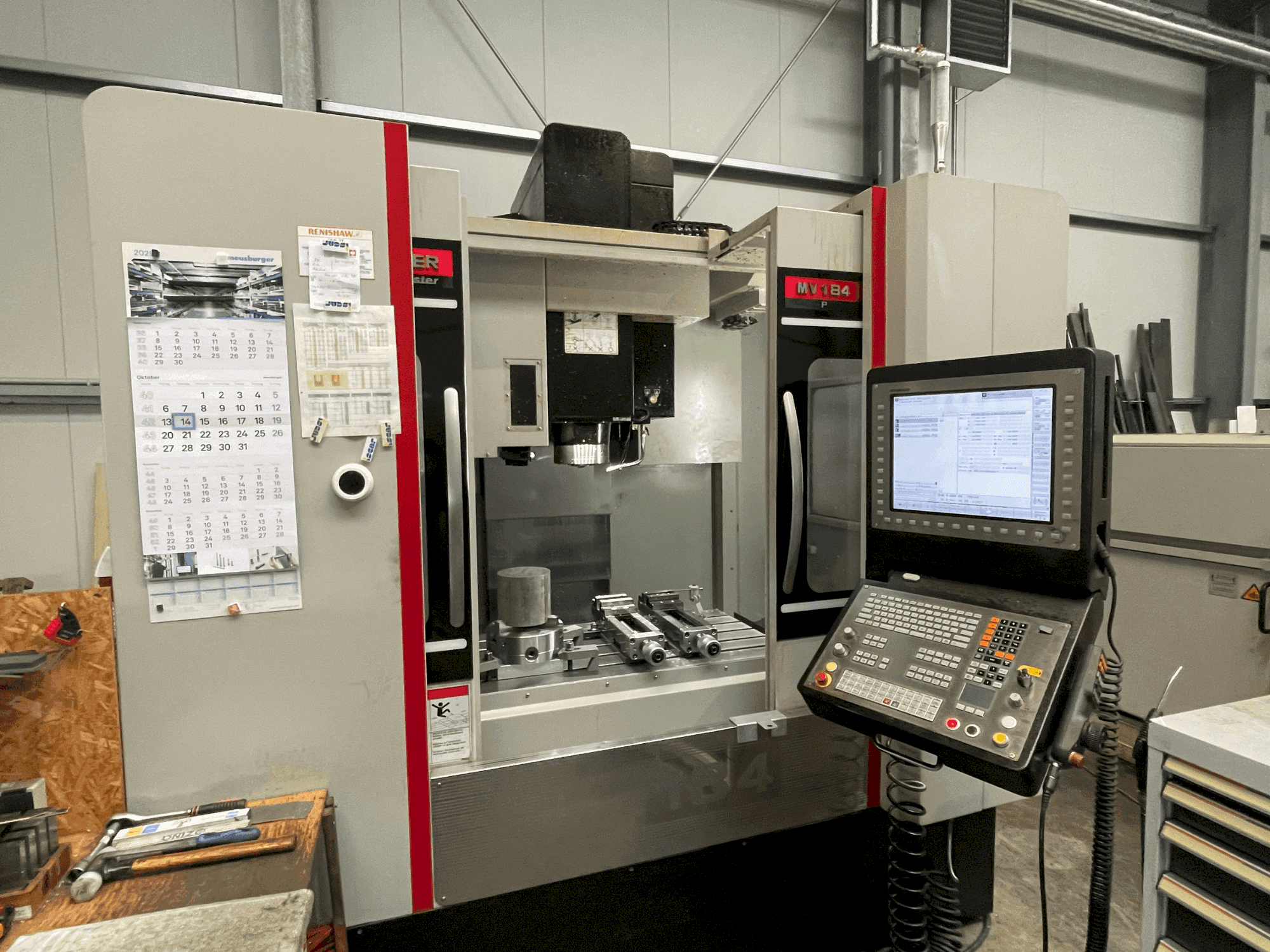

Quaser - MV 184P/12BDE-MIL-QUA-2019-00001

• Obrazovka/operace: Velká TFT obrazovka s pohyblivým, naklápěcím a otočným ovládacím panelem.

• Paměť: Paměť: paměť programu na SSDR

• Ruční ovládání: Přenosné elektronické ruční kolečko

• Tělo stroje: Těžká, silně žebrovaná litinová základna, optimalizovaná pro počítač.

• Ovládací skříňka: Chladič ovládací skříňky

• Signalizace: Tříbarevné signalizační světlo

• Barevné provedení: RAL 7035 Světle šedá (stroj), RAL 9005 Jet Black (nádrž chladicí kapaliny, vřeteník, dveře)

• Hlavní vřeteno: Vřeteno: SK40, řemenový pohon MB-4.0

• Chlazení vřetena: Mk: Chladicí systém s řízenou teplotou

• Rotační svazek: Rotační spojka Deublin pro řemenem poháněné vřeteno.

• Výměník nástrojů: Rozšířený zásobník nástrojů pro zahřívání nástrojů

• Výsuvný čep: Výsuvný čep s otvorem

• Příprava pro 4. osu: Příprava kabelu pro 4. osu (Quaser) s konektorem Harting a montážním rámem; příprava 4. osy pro otočný stůl Heidenhain.

• Zaplavovací chlazení: Výstupní trysky ve tvaru prstence na čele vřetena, přes čerpadlo Grundfos.

• Vnitřní přívod chladicí kapaliny (ICS): S čerpadlem Grundfos; kartušový filtr je součástí dodávky

• Proplachovací vzduch pro vřeteno: Přídavný vyfukovaný vzduch přes vřeteno, přepínatelný pomocí funkce M (Heidenhain).

• Manipulace s třískami (základní): Proplachování pracovního prostoru třískami pomocí čerpadla Grundfos; nerezové žlaby na třísky v pracovním prostoru.

• Mazání: Automatické centrální mazání kuličkových šroubů; automatické hybridní mazání vedení a kuličkových šroubů.

Doplňkové vybavení

• 4. osa: Otočný stůl Lehmann (jednovřetenový)

• 3čelisťové sklíčidlo: BFU.520-250ps pro otočný stůl

• Motor otočného stolu: BFU1F: (úhlové konektory Harting): Mavil ERN, připravený k zapojení do zásuvky.

• Pokročilá filtrace a odvod třísek: Bubnový filtr (filtrace až do [hodnota není uvedena]) včetně pásového dopravníku třísek se škrabkou

• Systém měření obrobků a nástrojů:

  • Infračervený přijímač pro měření obrobků/nástrojů

  • Měřicí sonda Renishaw OMP40-2 s optickým monitorováním signálu; včetně sady nástrojů a návodu k obsluze.

  • PS3-1C přímý stylus s keramickou hřídelí a rubínovou kuličkou (závit M4).

  • Nástrojová souprava Renishaw OTS s opticky modulovaným přenosem, nastavitelným držákem stolu, karbidovým stylusovým kotoučem; obsahuje sadu nástrojů a příručku pro rychlý start

  • Sada pro výměnu nástrojů pro OTS/RTS: A-5401-4030 výměnný adaptér pro OTS a A-5401-4032 upínací lišta pro drážky.
