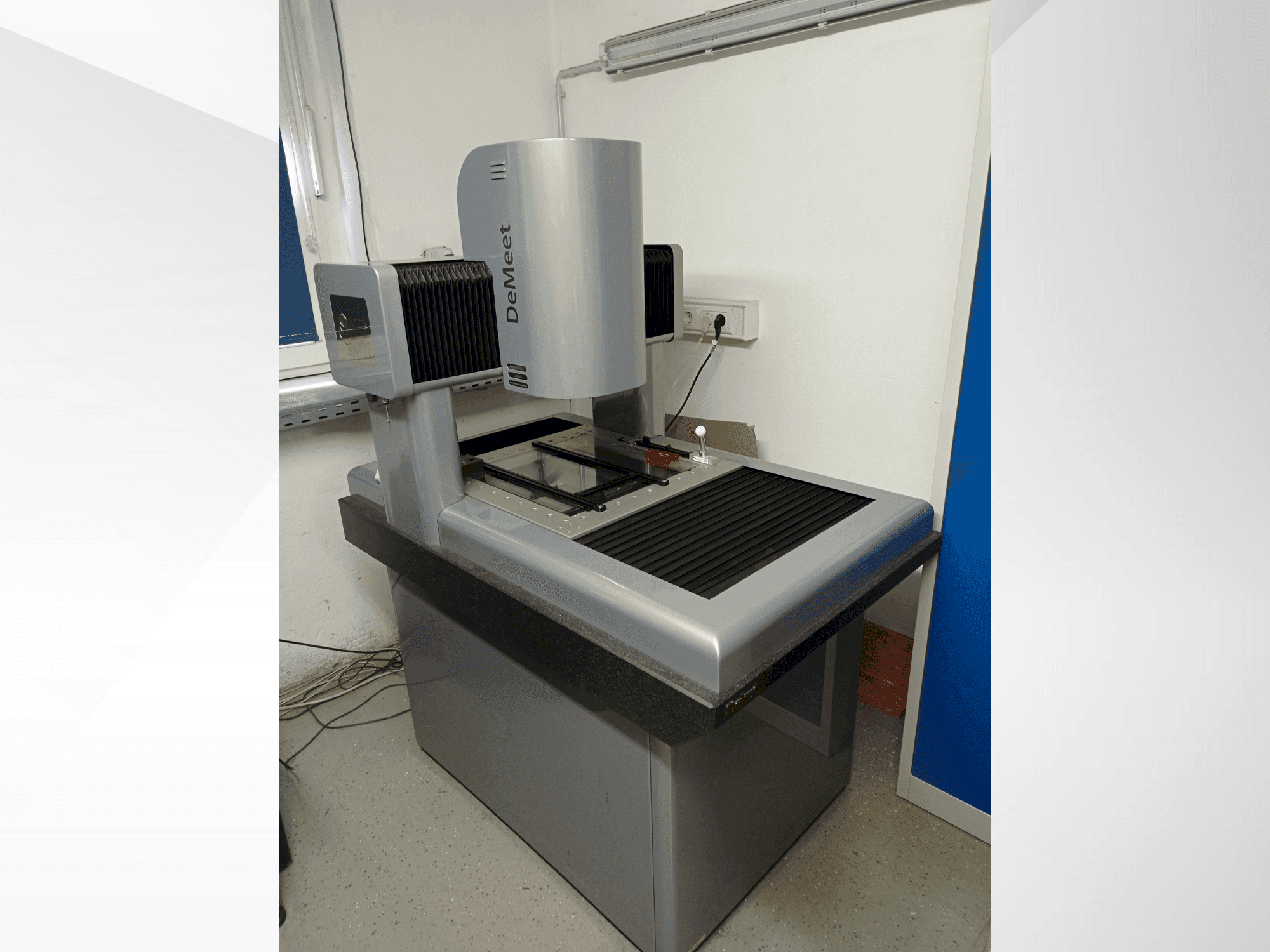

SCHUT - DeMeet 404DE-MEA-SCH-2017-00001

- Měřicí stůl (mm): x560, y584

- Maximální zatížení měřicího stolu (kg): 50

- Video systém: kamera DeMeet se snímačem Sony

- Možnosti telecentrických objektivů:

- Nikon: 3,0x (možnosti: 1,0x, 5,0x, 10,0x)

- Leica-Design: 2,0x (možnosti: 1,0x, 5,0x, 10,0x)

- Mitutoyo: 3,0x (možnosti: 1,0x, 5,0x, 10,0x)

- Kruhové osvětlení: 3 kruhy, 16 segmentů, 48 buněk (nastavitelné)

- Průchozí a koaxiální osvětlení: nastavitelná

- Systém dotykové sondy: Renishaw TP20 (kombinovaná verze)

- Konstrukce: pevný můstek s žulovou základovou deskou DIN 876/00

- Konstrukce: Litina s extrémně nízkým napětím, povrchově broušená

- Materiál měřicího stolu: poniklovaná ocel, s nízkým napětím

- Lineární vedení: lineární vedení THK

- Lineární snímač: lineární snímač Renishaw TONiC

- Pohon: stejnosměrné servomotory Faulhaber

- Řízení / ovládání: motorizovaný joystick / CNC

- Rozsah měření: X = 400 mm, Y = 400 mm, Z = 200 mm

- Rozměry měřicího stolu: X = 560 mm, Y = 584 mm

- Max. nosnost stolu: 50 kg

- Rozměry stroje (Š x D x V): 870 mm x 1245 mm x 1580 mm

- Hmotnost stroje: 700 kg

- Rozlišení: 0,1 µm

- Max. rychlost pojezdu: X/Y = 250 mm/s, Z = 55 mm/s

- Maximální zrychlení: X/Y/Z = 500 mm/s²

- Standardní přesnost (L v mm):

- Video provedení: X/Y/Z 3,9 + L/150 µm (XY 4,5 + L/150 µm)

- Kombinovaná přesnost: X/Y/Z 3,9 + L/150 µm (XYZ 4,9 + L/150 µm)

- Vysoká přesnost (L v mm):

- Provoz s videokontrolou: X/Y/Z 2,9 + L/200 µm (XY 3,5 + L/200 µm)

- Kombinované provedení: X/Y/Z 2,9 + L/200 µm (XYZ 3,9 + L/200 µm)

- Volitelná přesnost (L v mm):

- Provoz s videom: X/Y/Z 1,9 + L/250 µm (XY 2,5 + L/250 µm)

- Kombinované provedení: X/Y/Z 1,9 + L/250 µm (XYZ 2,9 + L/250 µm)

- Napájecí napětí: 90–120 V / 210–240 V (50–60 Hz)

- Příkon: 400 VA

- Rozsah provozních teplot: 15 °C až 35 °C

- Jmenovitá měřicí teplota: 20 °C ± 0,5 °C

- Rozsah relativní vlhkosti: 40 % – 70 % (bez kondenzace)
