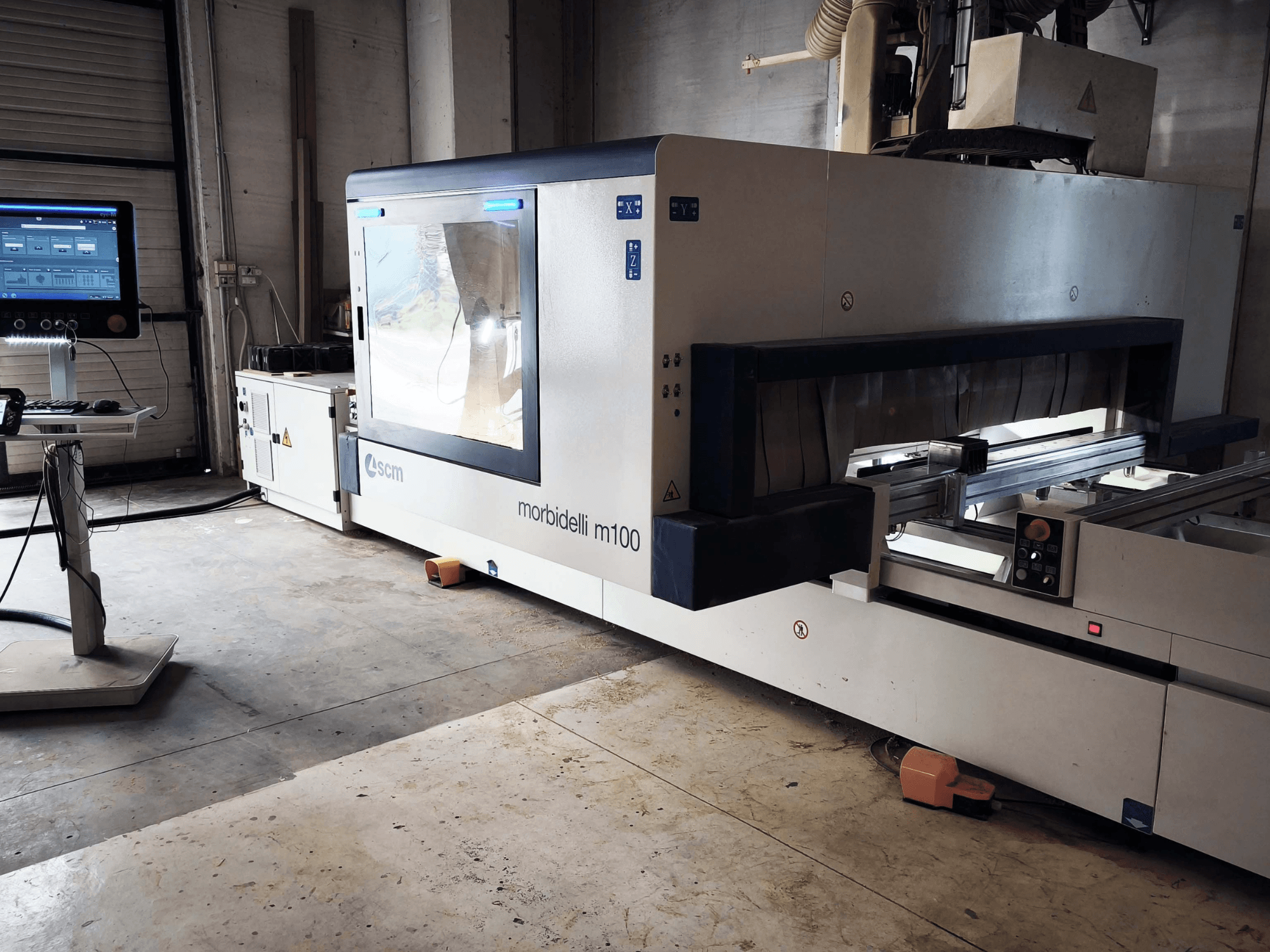

SCM - Morbidelli M100 IT-CNC-SCM-2023-00001

• Pracovní prostor

  • Max. šířka vkládání desky / průchod v ose Y: 2 200 mm

  • Průchod obrobku v ose Z: 250 mm

  • Délka kyvného pohybu: 1 700 + 1 700 mm

  • Rychlost vektoru X+Y PRO-SPACE: 56 m/min

  • Rychlost vektoru X+Y PRO-SPEED: 78 m/min

  • Bezpečnostní konfigurace PRO-SPACE: osa X omezena na 25 m/min z důvodu bezpečnosti obsluhy

• 5osá frézovací jednotka – JQX

  • 5osé elektrovřeteno JQX, HSK 63F

  • Otáčení osy B: ±185°, rychlost: 7 000°/min

  • Otáčení osy C: ±320°, rychlost: 7 000°/min

  • Programovatelná rotace ve směru hodinových ručiček (CW) i proti směru hodinových ručiček (CCW), keramická ložiska, kapalinové chlazení

  • Automatická odsávací kapota: 3 polohy + poloha mimo provoz

• Vrtací jednotka – F23L Ro.Ax

  • 13 nezávisle volitelných vertikálních vřeten

  • 5 horizontálních vrtacích hlav s dvojitým výstupem (3 v ose X, 2 v ose Y)

  • Otáčky vrtacího vřetena: 4 200 ot./min (standardní) / 3 000–8 000 ot./min (s měničem)

  • Integrovaný pilový kotouč v ose X; max. průměr 125 mm; tloušťka 2,2–6 mm

  • Otáčky pilového kotouče: 5 000 ot./min (standardně) / až 10 000 ot./min (s měničem)

  • Výkon vrtačního motoru: až 3,9 kW

  • Max. délka vrtáku: 70 mm; rozteč vřetena: 32 mm; upnutí nástroje Weldon Ø10 mm

  • Vysokotlaká pneumatická podpora: >64 kgf na vřeteno

• Zásobníky nástrojů (celkem až 28 pozic)

  • TRB14: 14 nástrojů; max. průměr nástroje 300 mm (3 osy) / 350 mm (5 os); max. hmotnost nástroje 8 kg

  • FAST14: 14 nástrojů; max. Ø 225 mm (pila) / 180 mm (kotoučové nástroje/úhlové agregáty); max. hmotnost nástroje 8 kg

• Pracovní stůl a upínání

  • 6 × stoly/tyče TV FLEX 1600; pneumatické upínání/odpínání

  • Automatické referenční dorazy: 6 zadních, 6 mezilehlých, 4 boční

  • Přídavné přední dorazy H=75

  • 4 pneumatická zvedací zařízení pro desky H=75

  • Možnost kyvného obrábění

  • Vakuový upínací systém

• Vakuové zařízení

  • Vakuová pumpa: 250 m³/h

  • 18 pevných přísavek: 145 × 145 mm, H=75 mm

  • 6 otočných přísavek: 145 × 55 mm, H=75 mm

• Měření / polohování

  • Automatický snímač délky nástroje

  • Dvojité laserové polohování (jeden projektor na pracovní plochu)

  • Automatické referenční body pro polohování obrobku

• Ovládání a software

  • Maestro Active CNC HMI; Maestro CNC CAD/CAM

  • Import DXF; import PGM / konverze do PGMX

  • Parametrické programování; Správce nástrojů; Maestro APPS

  • Grafické nastavení pracovního stolu; kontrola kolizí; odhad doby cyklu

  • Možnost vzdálené pomoci; připojení k síti

• Operátorská konzole

  • Integrovaný průmyslový počítač eye-M PRO, 21,5" dotykový displej s rozlišením Full HD (1920 × 1080)

  • Intel i7 2,80–3,60 GHz; 8 GB paměti DDR4; pevný disk 500 GB

  • Ethernet RJ45; USB 3.0

  • Kabelové dálkové ovládání TECPAD 7"; délka kabelu 6,5 m

• Instalace

  • Instalovaný výkon: 23–28,5 kVA; 400 V; 50 Hz; 3 fáze

  • Spotřeba vzduchu: 450 Nl/min

  • Rychlost odsávaného vzduchu: 30 m/s; přípojka odsávání Ø 250 mm

Doplňkové vybavení

• Držáky nástrojů a upínací kleštiny: nejsou součástí nabídky

• Žádné další externí příslušenství (roboty, automatizace, dopravník třísek, podavač tyčí atd.) není uvedeno jako součást dodávky
