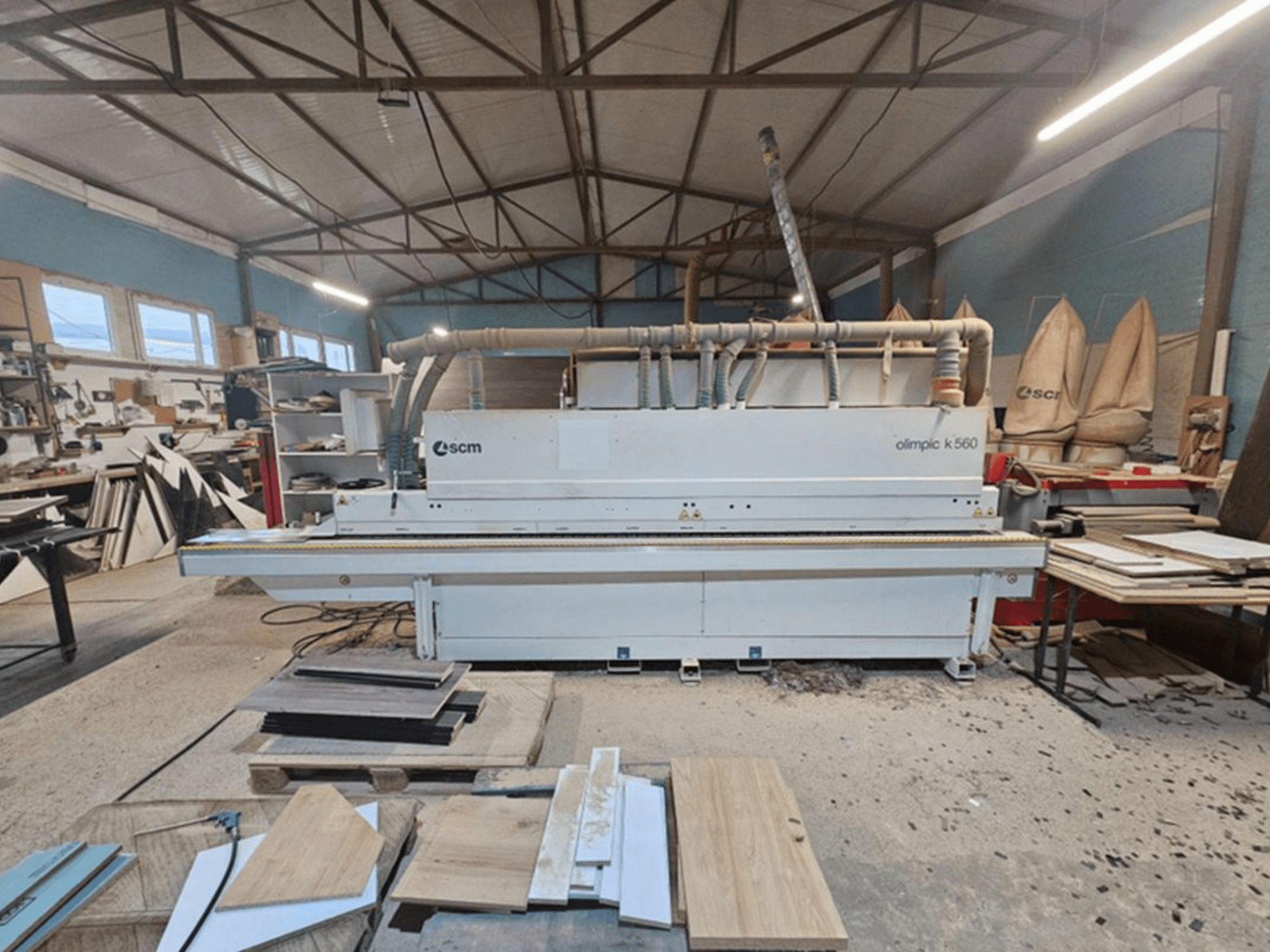

SCM - Olimpic K 560RO-EDG-SCM-2019-00003

Hlavní vlastnosti

• Rychlost posuvu až 18 m/min při rozestupu desek 600 mm, a to i při zaoblení rohů

• Ovládání pomocí 7palcového barevného dotykového displeje s grafikou, správou programů, diagnostikou a digitální regulací teploty lepidla

• Skupina pro zaoblení rohů Round X se dvěma motory pro zaoblení rohů a ořezávání

Technické specifikace

• Rychlost posuvu: 12–18 m/min

• Tloušťka obrobku: 8–60 mm

• Tloušťka hrany (pás): 0,4–3 mm

• Tloušťka hrany (pás): 0,4–6 mm

• Max. průřez hrany (cívka): 135 mm²

• Max. průměr svitku: 800 mm

• Přesah hrany: 2 mm nahoře / 2 mm dole

• Rozestup obrobků: 600 mm

• Min. délka obrobku: 140 mm

• Minimální šířka obrobku: 95 mm (60 mm při speciálním nastavení)

• Minimální délka (materiál válce): 180 mm

• Minimální délka (pásový materiál): 220 mm

• Otevírací šířka přítlačné lišty obrobku: 560 mm

• Pracovní výška: 900 mm

Ovládací systém (Touch 7)

• 7" barevný dotykový displej (16:9)

• Grafické zobrazení a simulace všech jednotek

• Ovládání všech jednotek a funkce automatického spuštění

• 60 libovolně editovatelných programů

• Plné řízení pomocí PLC s monitorováním snímače

• Digitální regulace teploty lepidla

• Diagnostika s asistencí obsluhy

• Statistiky: počet kusů, metry hran, doba chodu řetězu

• Výběr průchodu: první nebo druhý průchod zpracováním

Zpracovatelské jednotky

• Spojovací frézování: dvě diamantové spojovací frézy, každá o výkonu 1,8 kW, 12 000 ot./min

• Lepicí jednotka VC-S4.1: topný výkon 3 kW, nádrž 1,5 kg, rychlovýměnný systém Fastlock, motorizovaný hlavní válec + tři přítlačné válce

• Ořezávací jednotka K/SEL: dva vysokofrekvenční motory, každý o výkonu 0,35 kW, 12 000 ot./min, natočení 0–15°

• Jednotka pro frézování v rovině R-K: dva vysokofrekvenční motory, každý o výkonu 0,55 kW, 12 000 ot./min, poloměr nástroje R2

• Zaoblování hran Round X: dva vysokofrekvenční motory, každý o výkonu 0,35 kW, 12 000 ot./min, přesná vedení bez vůle

• Škrabací jednotka RAS-K: poloměr nástroje R2

• Lešticí jednotka SP-V: dva motory, každý o výkonu 0,18 kW, 3 000 ot./min

Doplňkové vybavení

• Automatická výměna Autoset T-ER2:

  • Přepínání mezi prvním a druhým průchodem

  • Automatická změna tloušťky hrany (např. z 0,4 mm na 2 mm)

• Systém pro nanášení odformovacího prostředku/protilepivého spreje AAR

• Jednotka pro seškrabávání lepidla RC-V

• Diamantové nástroje H=64 mm pro skupinu pro opravné broušení/předfrézování
