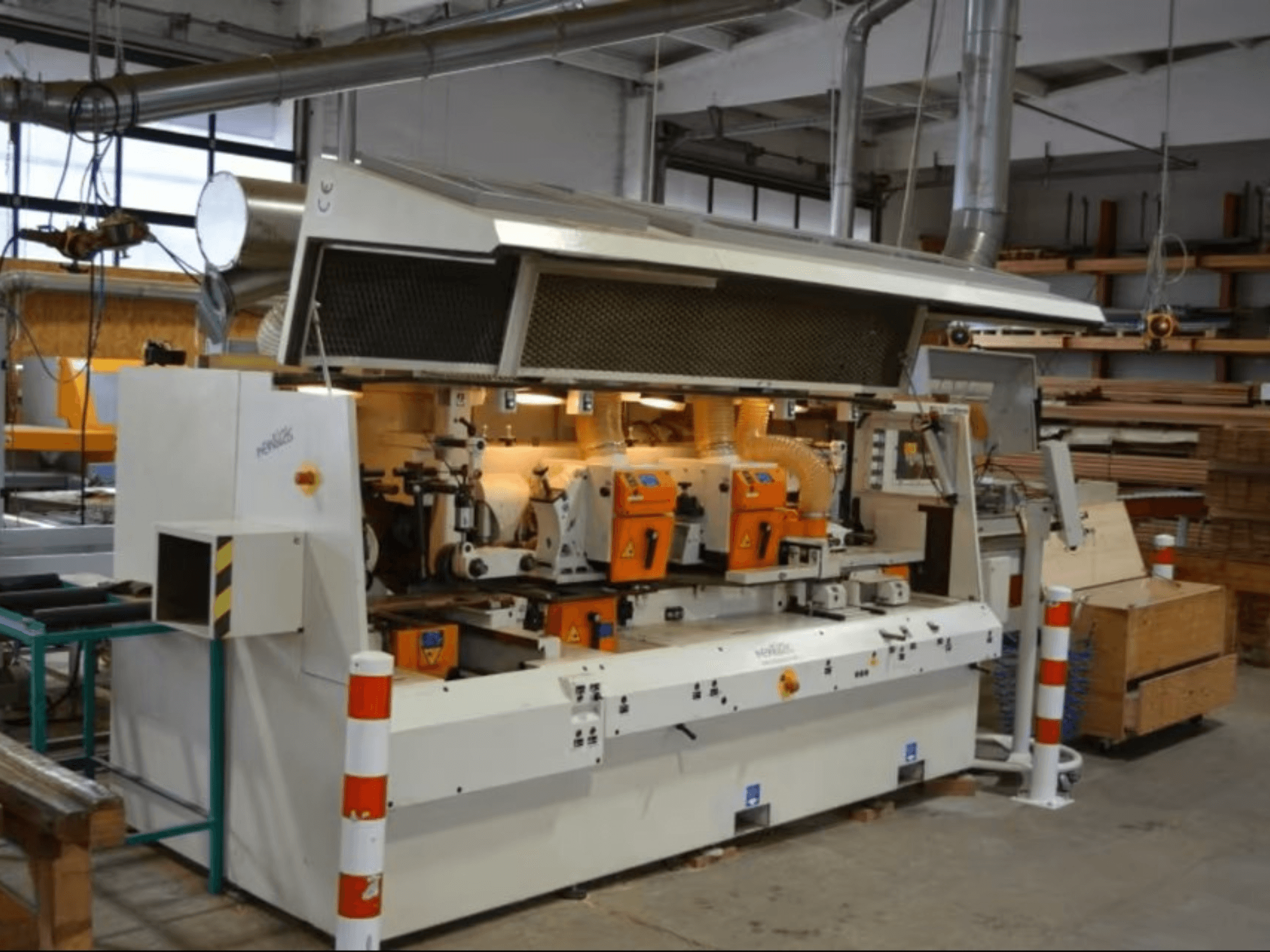

SCM - Superset NTEDE-MIL-SCM-2008-00001

• Konfigurace: 6 vřeten + 1 univerzální vřeteno (UNIWELLE) = 7 hřídelí; vhodné pro profilování/řezání

• Řízení: MOBILE 10 s dotykovým displejem

• Rozhraní/nástrojový systém: HSK 85S Powerlock; rychlovýměna vřeten T-SET; rychloupínací zařízení

• Pracovní rozsah:

  • Pracovní šířka (hotová): 15-240 mm

  • Pracovní výška (hotová): až 125 mm

  • Minimální délka obrobku: 450 mm

• Vřetena:

  • Otáčky: 6 000 / 8 300 ot/min.

  • Průměr: 40 mm

  • Montážní délka: vertikální 220 mm, horizontální 250 mm

  • Axiální nastavení: vertikální 75 mm, horizontální 45 mm

  • Průměr kružnice letu: drezíny 120-140 mm; profilová vřetena 100-200 mm

  • Hloubka profilování 2. spodního hřídele s nástrojem Ø200 mm: 15 mm s hloubkou 200 mm.

• Motory:

  • Posuvný motor: 4 kW (řízený invertorem)

  • Obráběcí/hoblovací vřeteno: 7,5 kW

  • Pravé svislé vřeteno: 1,5 mm: 7,5 kW (Powerlock HSK 85)

  • Levé svislé vřeteno: 1,5 mm 7,5 kW (Powerlock HSK 85)

  • Horní horizontální vřeteno 1: 7,5 kW (rychloupínání)

  • Horní vodorovné vřeteno 2: 7,5 kW (Powerlock HSK 85)

  • Dolní vodorovné vřeteno: 7,5 kW (Powerlock HSK 85)

  • Univerzální vřeteno: 7,5 kW (rychloupínání)

• Posuvný systém:

  • Rychlost posuvu: 6-36 m/min (přes měnič)

  • Posuvné válce: Ø140 mm; 2 válečky 140 x 25 na podávací hřídel.

  • Motoricky poháněný podávací válec v pracovním stole a ve výstupním stole

  • Dvě podávací jednotky za horními vřeteny pro zkrácení osové vzdálenosti z 620 na 450 mm

• Stoly a vedení:

  • Délka podávacího stolu: 2 500 mm

  • Rozsah nastavení podávacího stolu a vodítka přívodu: 10 mm.

• Přítlaky, vedení a bezpečnost:

  • Horizontální přítlak před hoblíkem s vypínačem.

  • Horizontální přítlačné zařízení před hoblovací hřídelí, vypínatelné z ovládacího panelu

  • Pneumatické přítlačné botky před horními vodorovnými vřeteny

  • Přítlačné botky před ochranným krytem vodorovného vřetena

  • Tvrzená vložka v pracovním stole před hoblovkou

  • Osvětlení uvnitř ochranného krytu

• Mazání:

  • Nucené mazání (základní vybavení)

  • Ruční centrální mazání

  • Ruční čerpadlo pro mazání pracovního stolu

• Polohování/nastavení:

  • Elektronické horizontální polohování

  • Elektronické nastavení/seřízení průměru nástroje

• Odsávání:

  • Požadovaný výkon odsávání: min. 10,443 m³/h

• Ostatní:

  • Vypínač posuvné jednotky před hoblovkou

Další vybavení

• Odsávací hadice je součástí dodávky

• Montážní držák Powerlock je součástí dodávky

• Včetně nástrojů pro vřetena HSK; frézovací hlavy 240 mm instalované na horizontálních vřetenech

  • Poznámka: Ne všechny zobrazené nástroje jsou součástí dodávky

• Dokumentace: katalog náhradních dílů (8 kompletních katalogů ve formátu PDF)
