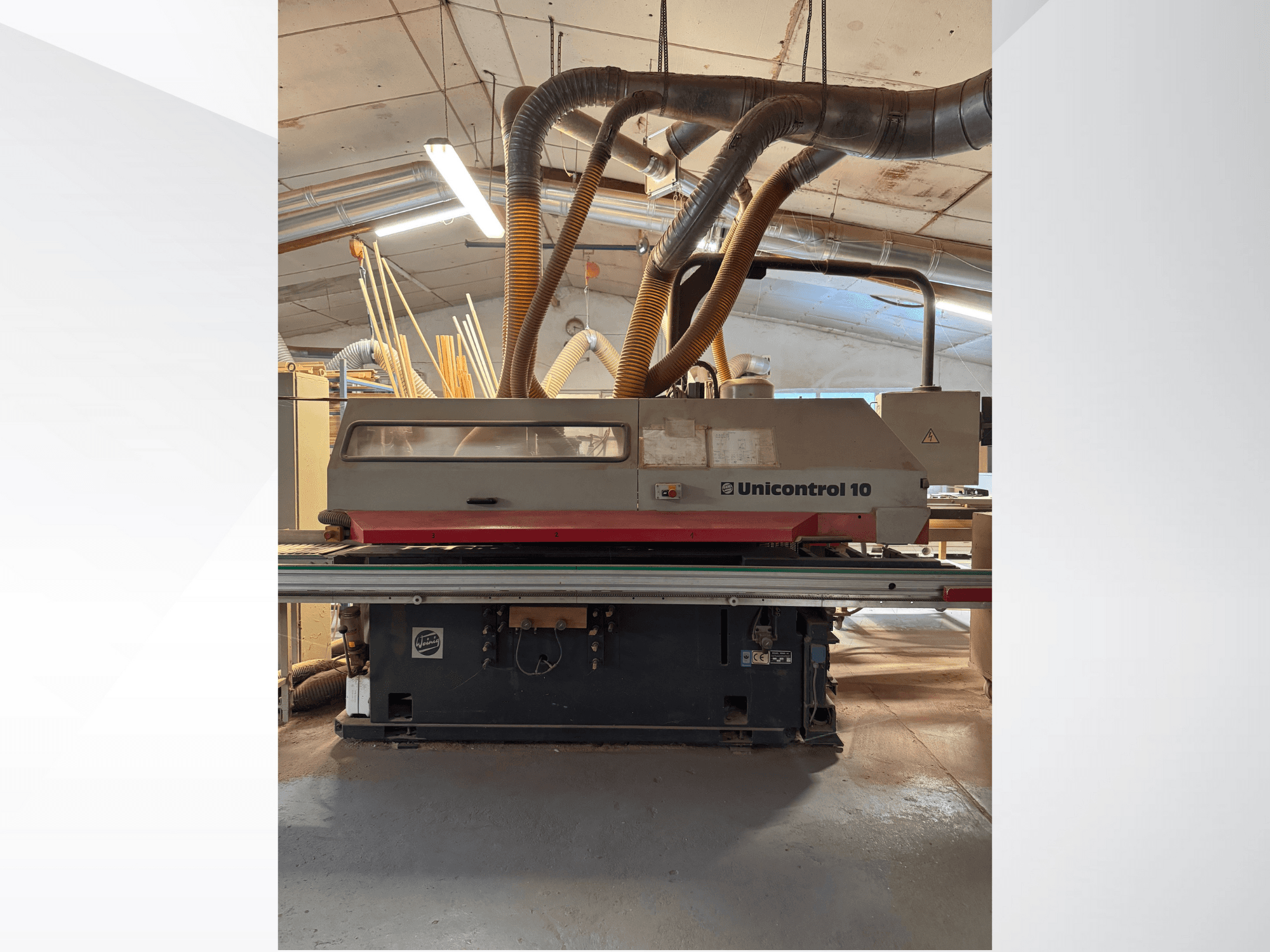

WEINIG / DIMTER - Weinig Unicontrol 10-5DE-MIL-WEI-1998-00001

• Kapacity

  • Pracovní šířka: 40-220 mm

  • Pracovní výška (podélné obrábění): 40-100 mm

  • Pracovní výška (příčné obrábění): 40-100 mm (výška protilehlého dřeva 80 mm)

  • Délka obrobku (podélné obrábění): min. 220 mm + 2 x délka čepu

  • Délka obrobku (příčné obrábění): min. 275 mm + 1 x délka čepu s průměrem nástroje 320 mm.

• Posuv (příčné obrábění)

  • Výkon motoru: 0,3 kW

  • Rychlost posuvu: 3-25 m/min

  • Upínání obrobku: 2 upínací drápy

  • Délkový doraz: se stupnicí a čtecí lupou pro vnější rozměry rámu nebo křídla

  • Počítadlo: pneumaticky taktované, 4 polohy (ne pro studiová okna), do výšky dřeva max. 80 mm

  • Balení dvou dílů: podávání jednoho nebo dvou dílů, s křížovým dělením a retenčním systémem.

    • Šířka 1. dílu (ležícího na dorazu) dřeva: 55-90 mm

    • Šířka 2. dílu dřeva: 130 mm

• Posuv (podélné obrábění)

  • Výkon motoru: 2,2 kW

  • Rychlost posuvu: 4-18 m/min (plynulá regulace pomocí frekvenčního měniče)

  • Rozteč podávacích válečků: 100/120 mm

  • Šířka podávacího válce: 30/50 mm

  • Průměr podávacího válce: 95 mm

• Obráběcí jednotky

  • Příčná pila

    • Výkon motoru: 3 kW

    • Průměr vřetena: 40 mm

    • Otáčky vřetena: 2800 ot/min

    • Výkyv nástroje: max. 400 mm

    • Axiální nastavení: pneumatické proti 4násobné revolverové hlavě

  • 1. vřeteno s čepem a drážkou

    • Výkon motoru: 11 kW

    • Průměr vřetena: 50 mm

    • Otáčky vřetena: 3250 ot/min

    • Výkyv nástroje: max. 320 mm

    • Délka upnutí nástroje: 320 mm

    • Rozsah axiálního nastavení: 240 mm

    • Počet nástrojů: 4 x 80 mm

    • Axiální nastavení: hydraulické

  • 1. profilovací vřeteno

    • Výkon motoru: 11 kW

    • Průměr vřetena: 50 mm

    • Otáčky vřetena: 6000 ot/min

    • Průměr nástroje: max. 232 mm

    • Nulový kyvný kruh nástroje: 130-140 mm

    • Délka upnutí nástroje: 320 mm

    • Rozsah axiálního/radiálního nastavení: 240/80 mm

    • Počet poloh nástroje: 1: 4 x 80 mm

    • Axiální nastavení: hydraulické

  • 2. profilovací vřeteno

    • Výkon motoru: 11 kW

    • Průměr vřetena: 50 mm

    • Otáčky vřetena: 6000 ot/min

    • Průměr nástroje: max. 232 mm

    • Nulový kruh nástroje: 130-140 mm

    • Délka upnutí nástroje: 320 mm

    • Rozsah axiálního/radiálního nastavení: 240/80 mm

    • Počet poloh nástroje: 1: 4 x 80 mm

    • Axiální nastavení: hydraulické

  • Mechanické brzdy vřetena

    • Pro profilovací vřeteno (vřetena)

    • Pro příčné pily a profilovací/pilařské jednotky

  • Profilovací frézka (horizontální, horní; před posledním profilovacím vřetenem)

    • Radiální indexace: 2 polohy

    • Axiálně indexované: 2 polohy

    • Výkon motoru: 3 kW

    • Průměr vřetena: 40 mm

    • Otáčky vřetena: 5850 ot/min

    • Výkyv nástroje: 130 mm

    • Délka upnutí nástroje: 40 mm

    • Rozsah axiálního nastavení: 52 mm

    • Rozsah radiálního nastavení: 52 mm 125 mm

  • Profilová frézka (vertikální, pravá; na konci stroje)

    • Radiální indexace: 2 polohy

    • Axiální indexace: 2 polohy

    • Výkon motoru: 3 kW

    • Průměr vřetena: 40 mm

    • Otáčky vřetena: 5850 ot/min

    • Výkyv nástroje: 210 mm

    • Délka upnutí nástroje: 160 mm

    • Rozsah axiálního nastavení: 90 mm

    • Rozsah radiálního nastavení: 90 mm 100 mm

  • Délka čepovacího a drážkovacího vřetena (640 mm upínací délka nástroje, místo 320 mm vřetena)

    • Výkon motoru: 15 kW

    • Otáčky vřetena: 2925 ot/min

    • Počet poloh nástroje: 1: 8 x 80 mm

    • Rozsah axiálního nastavení: 560 mm

Další vybavení

• Laserové vodicí světlo pro příčnou pilu pro detekci řezu

• Zařízení pro studiové okno

  • Otočný délkový doraz +/- 60° s elektronickým digitálním displejem a pneumatickým upínáním

  • Posuvná protilehlá lišta

  • Speciální přítlak pro výrobu šikmých dílů

  • Omezení: tloušťka dřeva max. 120 mm

  • Při -60°: šířka obrobku max. 110 mm při délce čepu 80 mm nebo max. 150 mm s protiprofily

• Frézovací balíček

  • Synchronizační zařízení s automatickým ponořením (na 1. profilovacím vřetenu).

  • Nosná lišta s posuvným pásem

  • Vysoko/nízko taktovaný posuvný válec až ke 2. profilovacímu vřetenu pro zkrácení dráhy frézování

  • Softwarové rozšíření se 100 volně programovatelnými typy frézování

• Dva axiálně taktované podávací válce naproti oběma profilovacím vřetenům pro výrobu úzkých, krátkých dílů

• Vodicí lišta

  • Automaticky taktovaná vodicí lišta v dorazu pro výrobu příček

  • Podpěrná lišta příček shora v oblasti vertikálně-pravé profilové frézky na konci stroje

• Elektronické nastavení výšky posuvu s elektronickým digitálním displejem

• Automatický systém soustružení pro jednočlennou obsluhu, včetně dopravníku be
