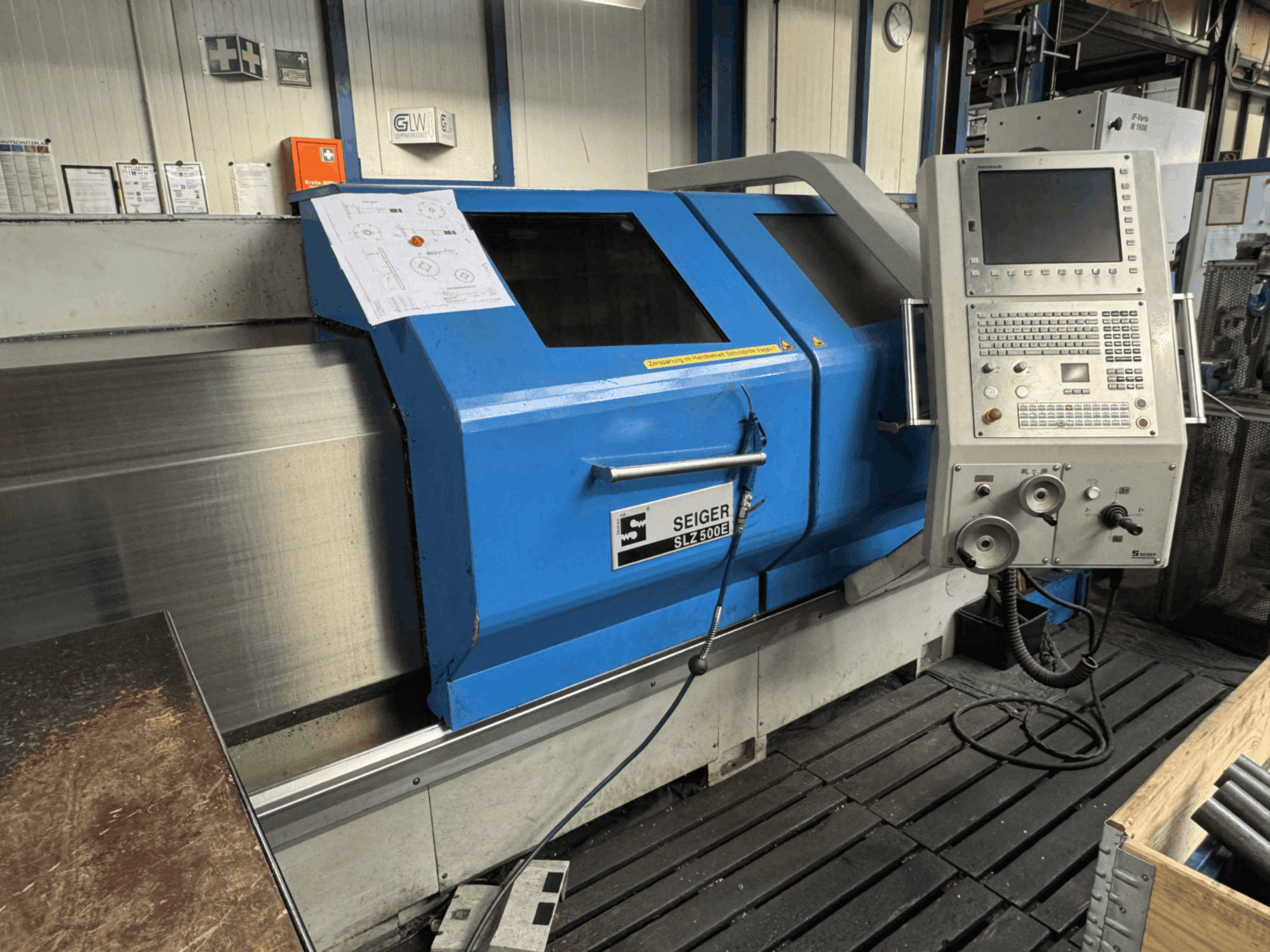

SEIGER - SLZ 500EDE-TUR-SEI-2014-00001

- Otáčky vřetena: 1 – 3 000 ot./min (1. stupeň: 1 – 750 ot./min, 2. stupeň: 1 – 3 000 ot./min)

- Výkon vřetena (100/60 % ED): 20 / 25 kW

- Velikost kužele: DIN 55027 velikost 8 (čelo hlavního vřetena) / MT 5 (hlavice koníku)

- Nástrojové pozice: 8-pozicová disková revolverová hlava Sauter + 4-směrný rychloupínací držák Parat velikosti 3

- Chlazení skrz vřeteno: ne

- Protivřeteno: ne

- Max. průměr tyče: 78 mm (přes upínací sklíčidlo Schunk) / 93 mm (otvor v vřetenu)

- Max. průměr obrobku: 500 mm (rozvor nad lože) / 280 mm (rozvor nad příčným posuvem)

- Max. hmotnost nástroje: Údaje nejsou k dispozici

- Pohonné nástroje: Ano (8-pozicová disková revolverová hlava Sauter pro pohonné nástroje, hřídel VDI D=30 mm s digitálním servomotorem)

- Přesnost polohování: podle normy DIN 8605

- Zdvih osy X: 260 mm

- Zdvih osy Z: 1500 mm (rozteč)

- Specifikace osy C: Pneumatické zapínání s digitálním motorem a ozubeným převodem na hlavním vřetenu (otáčky vřetena až 15 ot./min, točivý moment cca 420 Nm)

- Šířka lože: 350 mm

- Průřez soustružnického nástroje (V × Š): 25 × 25 mm

- Průměr vřetena v předním ložisku: 130 mm

- Vnitřní kužel hlavního vřetena: metrický 100

- Maximální točivý moment vřetena: cca 1 400 Nm

- Posuvná síla v ose Z: 10 000 N

- Posuvná síla v ose X: 7 000 N

- Rozsah posuvu (podélný/rovinný): 0,001 – 6 000 mm/ot.

- Rychlost rychlopohybu po osách X/Z: 10 / 7 m/min

- Průměr vřetena koníku: 90 mm

- Zdvih vřetena koníku: 180 mm

- Maximální hmotnost obrobku (mezi hroty): 1 000 kg (1 250 kg s opěrkou)

- Maximální hmotnost obrobku (volně uloženého ve sklíčidle): 300 kg (při vzdálenosti těžiště 200 mm)

- Provozní napětí: 400 V / 50 Hz

- Řídicí napětí: 24 V DC

- Připojený výkon: 41 kVA

- Jmenovitý proud: 60 A

- Hlavní pojistka: 63 A

- Doplňkové vybavení:

- Ochranná stěna proti třískám, 2 posuvné bezpečnostní dveře s okénky, osvětlení stroje, rychloupínací držák nástrojů velikosti C, zařízení pro chlazení, živé středící hřídele MT 5, sada nástrojů pro obsluhu, lineární měřítko v ose X, bezpečnostní spojka v osách X a Z

- Dopravník třísek: výška výstupu 1000 mm, délka 535 mm, sklon 60 stupňů, plynulý posuv, výkon cca 250 dm³/h, rychlost cca 2 m/min

- Dvourychlostní planetová převodovka: položka 6054375, s automatickým řazením, přírubově připojená k motoru hlavního vřetena

- Rychloupínací držák Parat se čtyřmi pozicemi: velikost 3, ručně ovládaný, namontovaný na upínacím systému s nulovým bodem

- 8-pozicová disková revolverová hlava Sauter pro poháněné nástroje: hřídel VDI D = 30 mm s digitálním servomotorem, namontovaná za soustružnickým centrem

- Vyvrtávací blok: s upínacím prvkem VDI 50 a vnitřním přívodem chladicí kapaliny, namontovaný na nulovém upínacím systému před soustružnickým centrem

- Nulový upínací systém: základní část namontovaná na příčném suportu

- Hydraulická upínací jednotka pro duté obrobky: Schunk ROTA THW plus 3-čelisťové sklíčidlo D=315 mm s upínací plochou DIN 55027 velikosti 8 a průchodem 78 mm

- Zesílené čerpadlo chladicí kapaliny: (2,5 bar při 40 l/min, max. 5,4 bar při 8 l/min) řízené pomocí frekvenčního měniče a potenciometru

- Ruční stříkací pistole: připojená k jednotce chladicí kapaliny

- Prodloužení krytu: uzavřené prodloužení na straně koníku s výklopnými dvířky

- Pohonná jednotka koníku: položka 6061611, namontovaná na saních lože pro posun koníku

- Prvky pro nastavení stroje: položka 6054102, 10 ks nožiček stroje se šrouby a kotvami

- Nainstalovaná odsávací jednotka: IFS Industrie-Filter-Service GmbH IF-Vario M 1600 (model M 1600, rok výroby 04-2020, hmotnost 85 kg, 400/460 V, 50/60 Hz, 0,75 kW, 1,7/1,8 A, IP 54)
