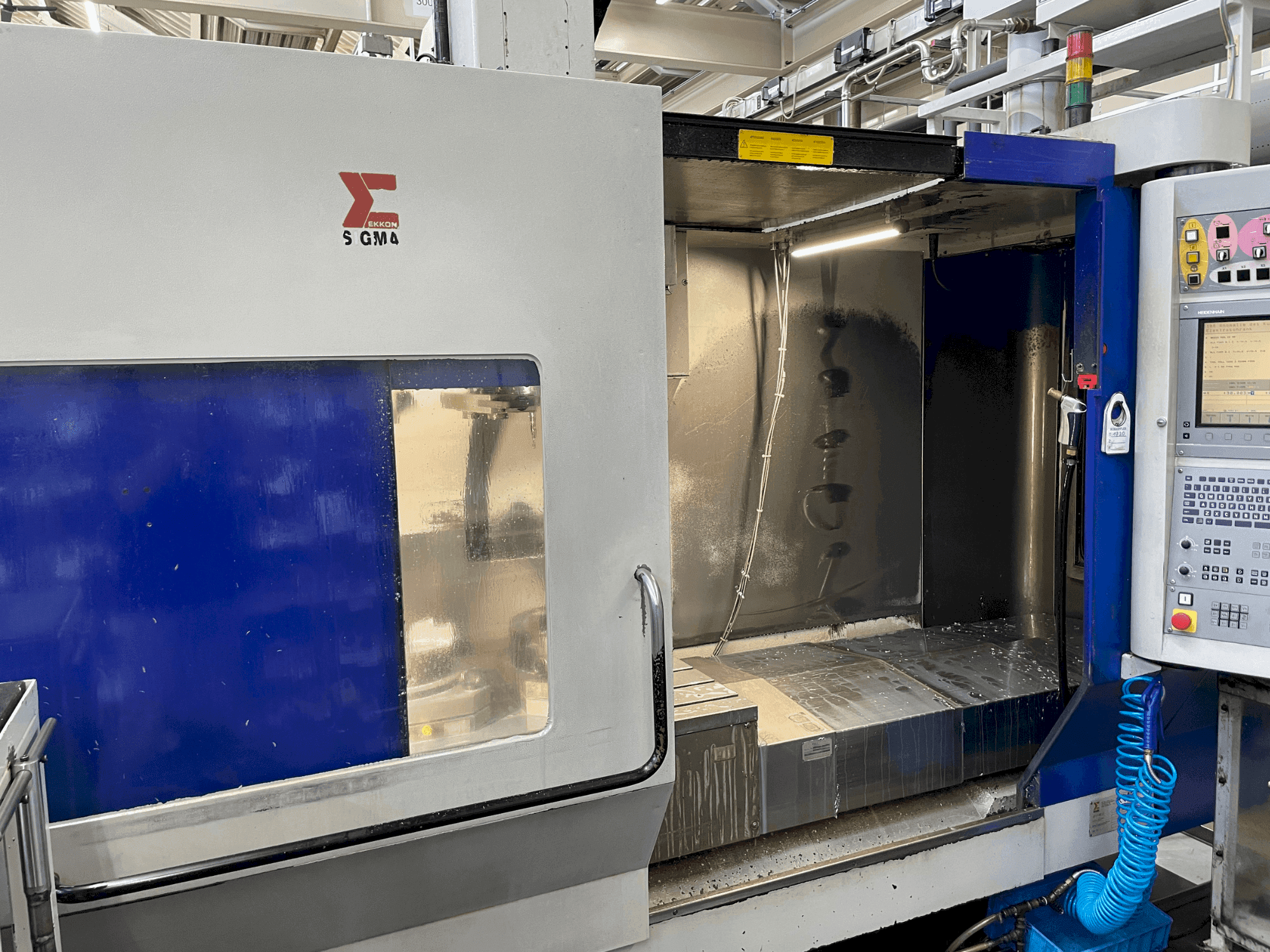

Sigma - Leader 6DE-MIL-SIG-2007-00001

• Osy: / aktuální počet hodin vřetena: přibližně 33000 / zdvih osy x (podélný): od 1250 mm do 2000 mm / zdvih osy y (příčný): 810 mm / zdvih osy z (svisle): (vertikální): 630 mm / zdvih osy b (otočná): 1,5 mm: / zdvih osy c (otočný stůl): -60° až +105°: / rychlý posuv x/y/z: rozsah od 40 m/min do 50 m/min / rychlý posuv b/c: rozsah od 40 ot/min do 50 ot/min / zrychlení x/y/z: rozsah od 5000 mm/sec² do 10000 mm/sec² / zrychlení b/c: rozsah od 3. 5 rad/sec² do 8. 8 rad/sec² / vedení: lineární s posuvným blokem s trojnásobnou cirkulací předepnutých kuliček / doba výměny palety: 3 sekundy (5 os)

• Napájení: / jmenovitý výkon: v rozmezí od 35 kw do 60 kw / jmenovitý proud: v rozmezí od 60 a do 105 a

• Tlak stlačeného vzduchu: 6 bar / spotřeba stlačeného vzduchu: 150 nm³/h

• Barva stroje: šedá ral 7008 / barva ochranného krytu: žlutá ral 1004 / osvětlení pracoviště: 2 nebo 4 / hladina akustického tlaku: 77 db(a) až 79 db(a) (standard, 15000 ot./min.)

• Držák nástrojů: č. 40 din 69871, č. 40 din 69871 (bt40), hsk-a63 din 69893-1 / max. Dostupný výkon: 27 kw / max. Dostupný krouticí moment: 235 nm, 158 nm, 86 nm / programovatelné úhlové polohy indexovaného vřetena: elektronické s 3600 polohami.

• Měřicí systém: měřicí systém heidenhain, elektronický skládaný komutátor / přesnost polohování (x/y/z): 008 mm / rozpětí polohování (x/y/z): 0: 006 mm / průměrná chyba zpětného chodu (x/y/z): 0: 0. 002 mm

• Typ zásobníku: řetězový zásobník se 2 směry / počet pozic: 1: 40 (standard) - 50 (optional) / tool selection: "/ výměna nástrojů: rameno s dvojitým chapadlem, elektromechanicky poháněné / min. Tool change time: 1. 5 seconds / chip-to-chip time: 4. 5 sekund / max. Hmotnost nástroje: 8 kg / max. Průměr nástroje: 80 mm / max. Délka nástroje: 350 mm / max. Rozměry nástroje: 300 mm / max.

• Při nízkém tlaku s olejovou emulzí: 10 trysek kolem vřetena, max. 5 barů při 100 l/min / při vysokém tlaku s olejovou emulzí přes vřeteno (volitelně): 15 barů při 15 l/min nebo 30 barů při 30 l/min / míchání třísek: 2 paralelní šneky na obou dlouhých stranách stolu a boční dopravník třísek / filtrace chladicího systému: Filtrační systém 60 μ se 2 filtračními vložkami a ručním obtokemFiltrace chladicího systému: Filtrační systém 60μ se 2 filtračními vložkami a ručním obtokem.

vnitřní chlazení přes vřeteno (IKZ)
