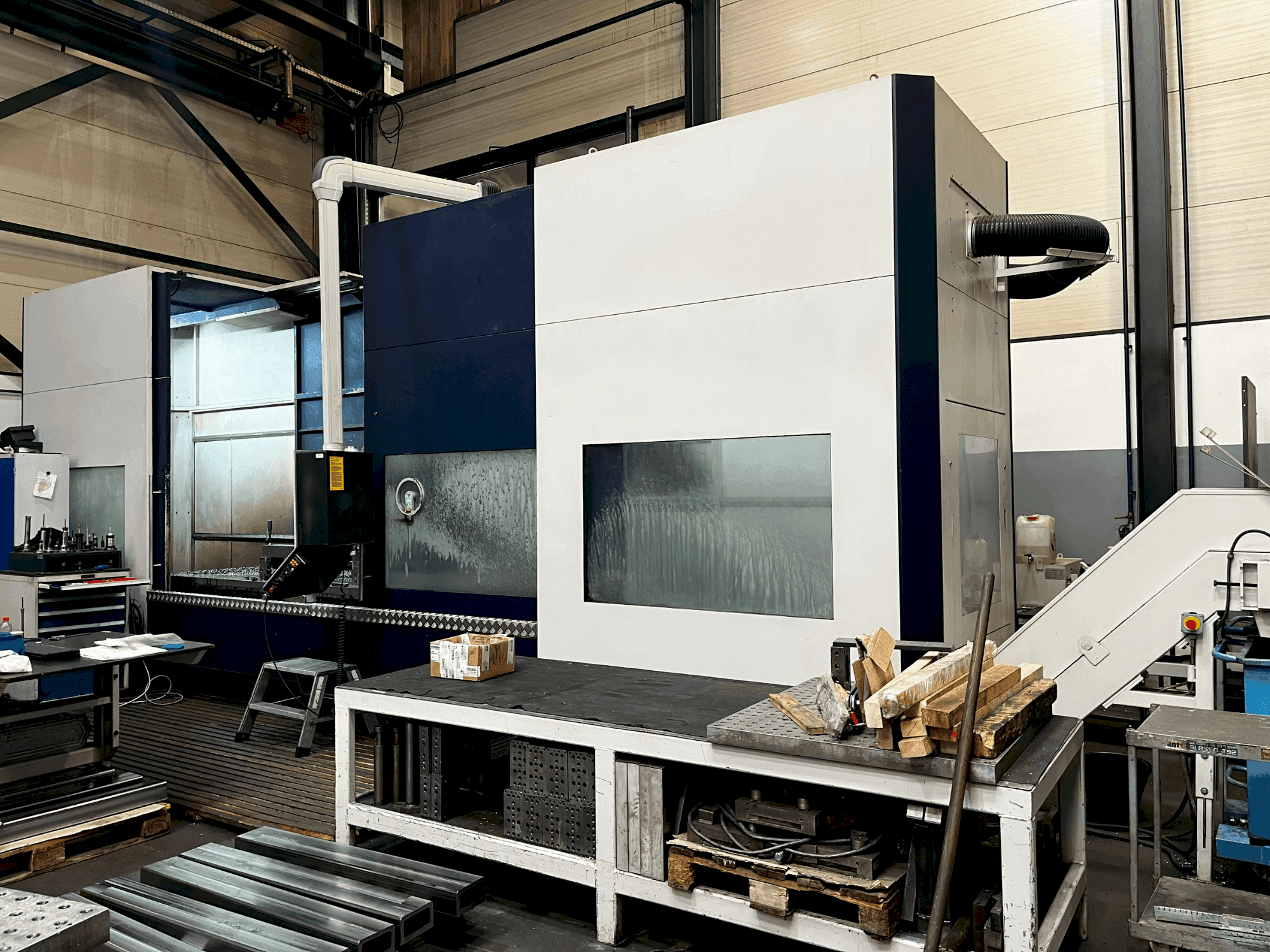

Čelní pohled  na Soraluce TA-35A  stroj

Soraluce TA-35A

Soraluce - TA-35A

2015

295.000 €

gindumac cena
(Ex Works)
získat oficiální nabídku
Navštivte stroj
Poslat protinabídku
Stáhnout PDF

Máte další otázky? Kontaktujte nás!

sales contact

Petr Strýček

+420 737 021 218

p.strycek@gindumac.com

whatsapp
Kontaktujte na WhatsApp
Zobrazit v původním jazyce

Tato frézka SORALUCE TA-35A byla vyrobena v roce 2015 ve Španělsku. Je vybaven HEIDENHAIN iTNC 530 HSCI (3 osy + vřeteno) otočným závěsným dálkovým ovládáním s kloubem. Obsahuje 19" plochou obrazovku, kovovou klávesnici s integrovanou myší a USB rozhraní na ovládacím panelu. Rychlost procesoru 0,5 ms v ceně. Interpolační soustružení s HEIDENHAIN iTNC 530 sestávající z CAM systému, post-procesoru HEIDENHAIN, softwarové adaptace osy C. Stroj má Přenosné elektronické ruční kolo HEIDENHAIN HR 410 se spirálovým kabelem 3 m. K dispozici automatická indexovací frézovací hlava s dělením 2,5° x 2,5° a otáčkami až 4000 min-1, 28 kW, 479 Nm, včetně chlazení vzduchem/olejovou mlhou mazání, upínací síla nástroje 20 000 N, držák nástroje ISO 50 - DIN 69871 A (H200), není nutné při výběru frézovací hlavy H210. Obsahuje kompletní kryt proti stříkající vodě o výšce 2 600 mm, skládající se ze dvou předních dveří a jedněch zadních dveří pro ovládání stroje zepředu i zezadu.Všechny dveře a stěny jsou vybaveny celkem 7 okny.Hydraulická hmotnost je kompenzována přímým působením na vertikální saně.Obsahuje stůl stroje s 5 x T-drážkami 22 H12 ( 6 x T-drážka pro šířku stolu 1000 mm) a jedna referenční drážka 22 H8, rozteč T-drážek 140 mm.

Přehled

  • Výrobce: Soraluce
  • rok: 2015
  • MODEL: TA-35A
  • typ aplikace: Frézování
  • Země umístění: Chorvatsko
  • Typ stroje: Frézovací stroje
  • dostupnost: Ihned
  • řídicí jednotka značky: HEIDENHAIN
  • GINDUMAC ID: HR-MIL-SOR-2015-00002

Technické informace

Všeobecné údaje

  • Hmotnost stroje: 18500 KG

Řídící jednotka

  • Výrobce: HEIDENHAIN
  • Model: iTNC 530 HSCI
  • Dálkové ovládání: Ano

Hlavní jednotka

  • Počet vřeten: 1
  • Rozsah otáček vřetena: 20-4000 1/MIN
  • Výkon motoru vřetena: 28 kW
  • Počet os: 3

Pojezdy os

  • Osa X Pojezdy os: 3500 mm
  • Osy Y Pojezdy os: 1250 mm
  • Osa Z Pojezdy os: 1200 mm

Stůl

  • Vnější délka: 2700 mm
  • Vnější šířka: 1000 mm
  • Počet tslots: 6 x 22 H12

Dodatečné informace

    Výhody stroje

    • Výhody technického stroje:
      • - T-drážky 6 x 22 h12 // referenční drážka 1 x 22 // h8 rozteč t-drážek 140 mm
      • - Držák nářadí (volitelně) iso 50, din 69871 ad
      • - Rozsah posuvu: x-, y-, osa z 10 - 10000 mm/min // max. Rychlost posuvu: x-, y-, osa z 25000 mm/min // max. Posuvová síla: osa x-, y-, z 10000 n // průměrné zrychlení 2 m/s2
      • - Ovládání heidenhain itnc 530 hsci (3 osy + vřeteno), včetně 19" ploché obrazovky, kovové klávesnice s integrovanou myší a usb rozhraní na ovládacím panelu. Rychlost procesoru 0,5 ms včetně heidenhain smart. Nc // otočný ovládací přívěsek s kloubem // točivý moment 479 nm
      • - Interpolační soustružení s heidenhain itnc 530 sestávající z vačkového systému, postprocesoru heidenhain, softwarové adaptace osy c (vřeteno)
      • - Přenosné elektronické ruční kolo heidenhain hr 410 s 3m spirálovým kabelem
      • - Automaticky indexovací frézovací hlava s dělením 2,5° x 2,5° a otáčkami až 4000 min-1, 28 kw, 479 nm, včetně vzduchového chlazení/mazání olejovou mlhou, upínací síla nástroje 20 000 n, držák nástroje iso 50 - din 69871 a (h200), není nutné při výběru frézovací hlavy h210.
      • - Chladicí mazací systém vnější chlazení (kv 1 / standard) s objemem nádrže 250 l, výtlačný tlak 5 bar, výdej 50 l/min, komorový filtrační systém s mikroventilátorem a olejovým pásovým skimmerem s integrovanými časovači, výstup u frézovací hlavy přes sprchu prsten (d9)
      • - Kompletní sada fixátorů (krátké kotevní šrouby).
      • - Teleservice (tel10): vzdálená diagnostika prostřednictvím softwaru pro dálkové ovládání (internet) nebo prostřednictvím softwaru/routeru vpn (internet).
    • Kvalitativní výhody stroje:
      • - Hydraulická kompenzace hmotnosti přímo působící na vertikální saně.
      • - Kompletní kryt na ochranu proti stříkající vodě s výškou 2 600 mm. Skládá se ze dvou předních a jedněch zadních dveří pro ovládání stroje zepředu i zezadu. Všechny dveře a stěny jsou vybaveny celkem 7 okny.
      • - Orientace vřetena a řezání závitu bez kompenzačního sklíčidla.
      • - Střídavé hnací motory heidenhain ve všech osách s digitální technologií pohonu.
      • - Ina lineární válečkový vodicí systém rue45-el ve všech osách // automatické centrální mazání s monitorováním tlaku a času pro všechny osy a komponenty pohybu // kuličkové šroubové pohony (it5) ve všech osách // přímý lineární měřicí systém od společnosti heidenhain ve všech osách.
      • - Teleskopické kryty pro vedení osy x.
      • - Elektrická zařízení značky siemens.
      • - Hydraulický systém od vickers.
      • - Osvětlení pracovního prostoru (podle ossbergera).
      • - Lakování ral 5011 (ocelově modrá), ral 7035 (světle šedá)

    Informace navíc

    • - 2 sady dokumentace (1 x papír a 1 x CD-Rom) // 3D model stroje ve formátu .step nebo .iges.

*Mezi uvedenými údaji a skutečnými hodnotami mohou být rozdíly, to by měl potvrdit obchodní zástupce.
