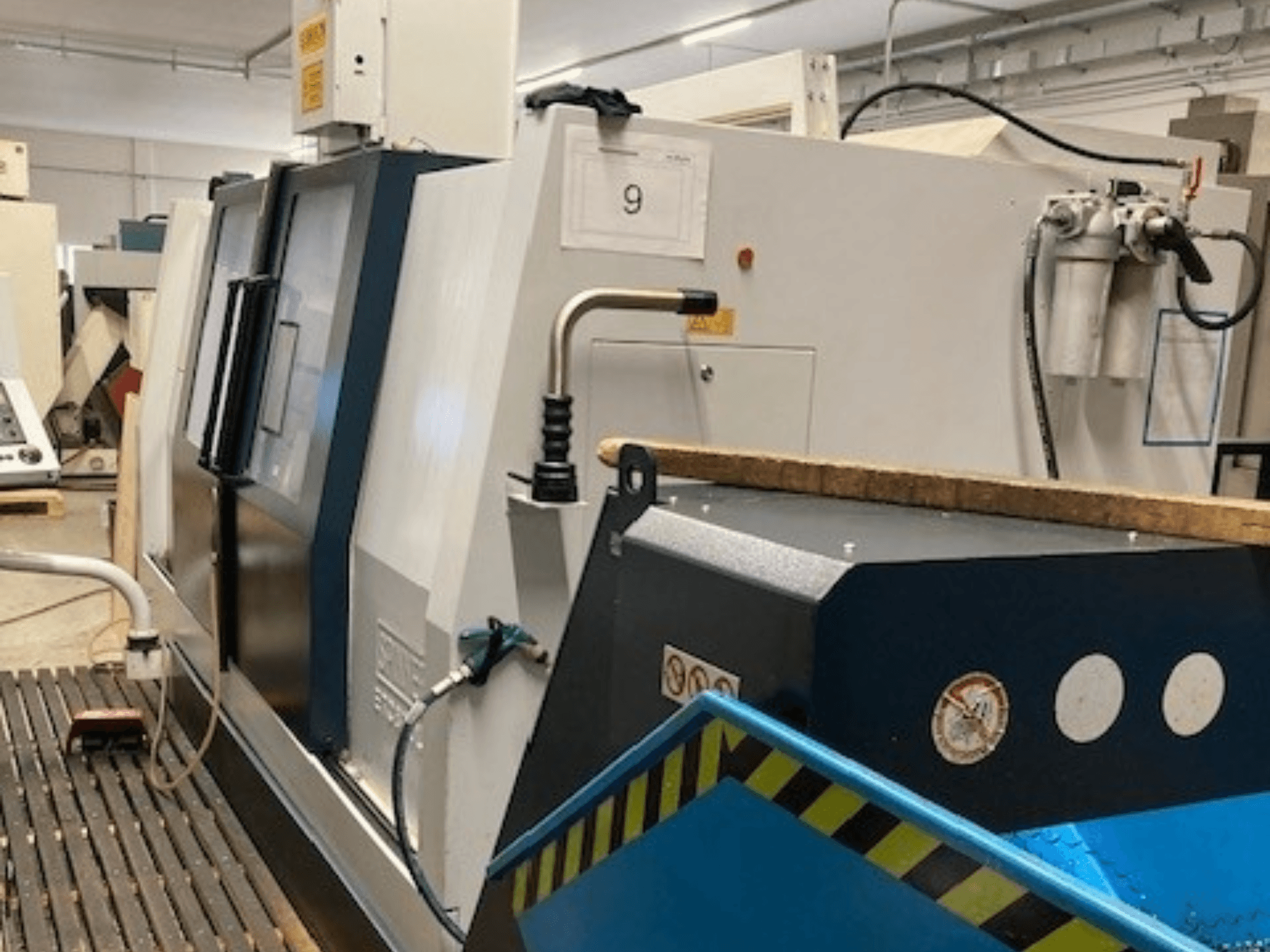

Tento tříosý stroj SPINNER TC800L 110 byl vyroben v roce 2023. Stroj je plně funkční a obsahuje stabilní opěrku, koník, dopravník třísek a systém odsávání olejové mlhy. Pracuje na 3fázovém napájení 400 V. Pokud chcete získat kvalitní soustružnické schopnosti, zvažte horizontální soustruh SPINNER TC800L 110, který máme na prodej. Pro další podrobnosti nás kontaktujte.
Přehled
- Výrobce: SPINNER
- rok: 2023
- MODEL: TC800L 110
- typ aplikace: Otáčení
- Země umístění: Německo
- Typ stroje: Horizontální soustruh
Technické informace - SPINNER TC800L 110
Rozměry
- Výška stroje: 2115 mm
- Délka stroje: 5750 mm
- Hmotnost stroje: 8500 kg
- Šířka stroje: 1980 mm
Pohyb
- Počet os: 5
- Pojezd osy X: 360 mm
- Pojezd osy Y: 120 mm
- Pojezd osy Z: 1580 mm
Technická specifikace
- Proti-vřeteno: Ne
- Poháněné nástroje: Ano
- Výkon vřetena: 29.5 kW
- Rychlost vřetena: 5000 RPM
Dodatečné informace
Stav/podmínky
Stroj je zapnutý a stále v provozu
Plně funkční; stabilní zbytek vyžaduje výměnu senzoru bang-up
Konfigurace a kapacity
Věž bez AgW (nastavitelný zdroj napájení)
Typ revolveru: axiální/radiální
Počet nástrojových stanic: VDI50 (volitelně: 16x VDI40 nebo 12x BMT65).
Typ držáku nástroje: VDI VDI VDI VDI VDI VDI VDI VDI VDI VDI: VDI50 (volitelně: VDI40/BMT65)
Počet poháněných nástrojů: 12 (volitelně)
Otáčky poháněných nástrojů: 4000 ot/min
Výkon poháněných nástrojů (S1/S3): VDI: 4000 ot: 2,2 / 5,5 kW
Krouticí moment poháněného nástroje (S1/S3): 5,5 %: 17,5 / 43 Nm (axiální), 14 / 35 Nm (radiální)
Maximální průměr soustružení: 500 mm
Maximální průměr otáčení: 800 mm
Délka soustružení: 800 mm / 1580 mm (verze L)
Vzdálenost mezi středy: 800 mm / 1580 mm
Maximální hmotnost obrobku: 800 kg
Osy
Rychlý posuv X/Z: 15 / 24 m/min
Vřetena
Počet vřeten: 3
Hlavní vřeteno
Nos: A11
Nosnost tyče: 110 mm
Krouticí moment (100 % / 40 %): 175 / 235 Nm
Momentový stupeň 2: 700 / 939 Nm
Vedlejší vřeteno (volitelné příslušenství)
Nos: A6
Kapacita tyče: 52 mm
Velikost sklíčidla: 210 mm
Výkon (S1/S6): 15 / 19 kW
Točivý moment (S1/S6): 15,5 kW (15,5 kW): 95 / 121 Nm
Koník (je-li vybaven)
Průměr pinoly: 110 mm
Kužel: MK4
Zdvih: 100 mm
Tažná síla: 850 daN
Kapaliny a nádrže
Objem nádrže chladicí kapaliny: cca 235 l (až 270 l ve verzi L)
Hydraulická nádrž: cca 31 l
Centrální mazací nádrž: cca 2-3 l
Elektrické údaje
Elektrická přípojka: 3-fázové napětí 400 V + N + PE
Frekvence: 50/60 Hz (uvádí se také jako 50 Hz)
Jmenovitý proud: 44 A
Proudová ochrana pojistkou: 50 A
Jmenovitý ochranný proud: 63 A
Připojené zatížení: cca 40 kVA (až 50 kVA se 2 vřeteny)
Třída ochrany: 1: BA 3 (kap. 3.4.5)
Typ sítě: Síť TN s uzemněným nulovým bodem
Doporučené jištění: bez spínače FI (doporučeno)
Doplňkové vybavení
Pevný klid (poznámka: nutná výměna čidla bang-up)
Koník
Dopravník třísek
Systém odsávání olejové mlhy
Případně sklíčidlo a držák nástroje (bude potvrzeno)
*Mezi uvedenými údaji a skutečnými hodnotami mohou být rozdíly, to by měl potvrdit obchodní zástupce.
