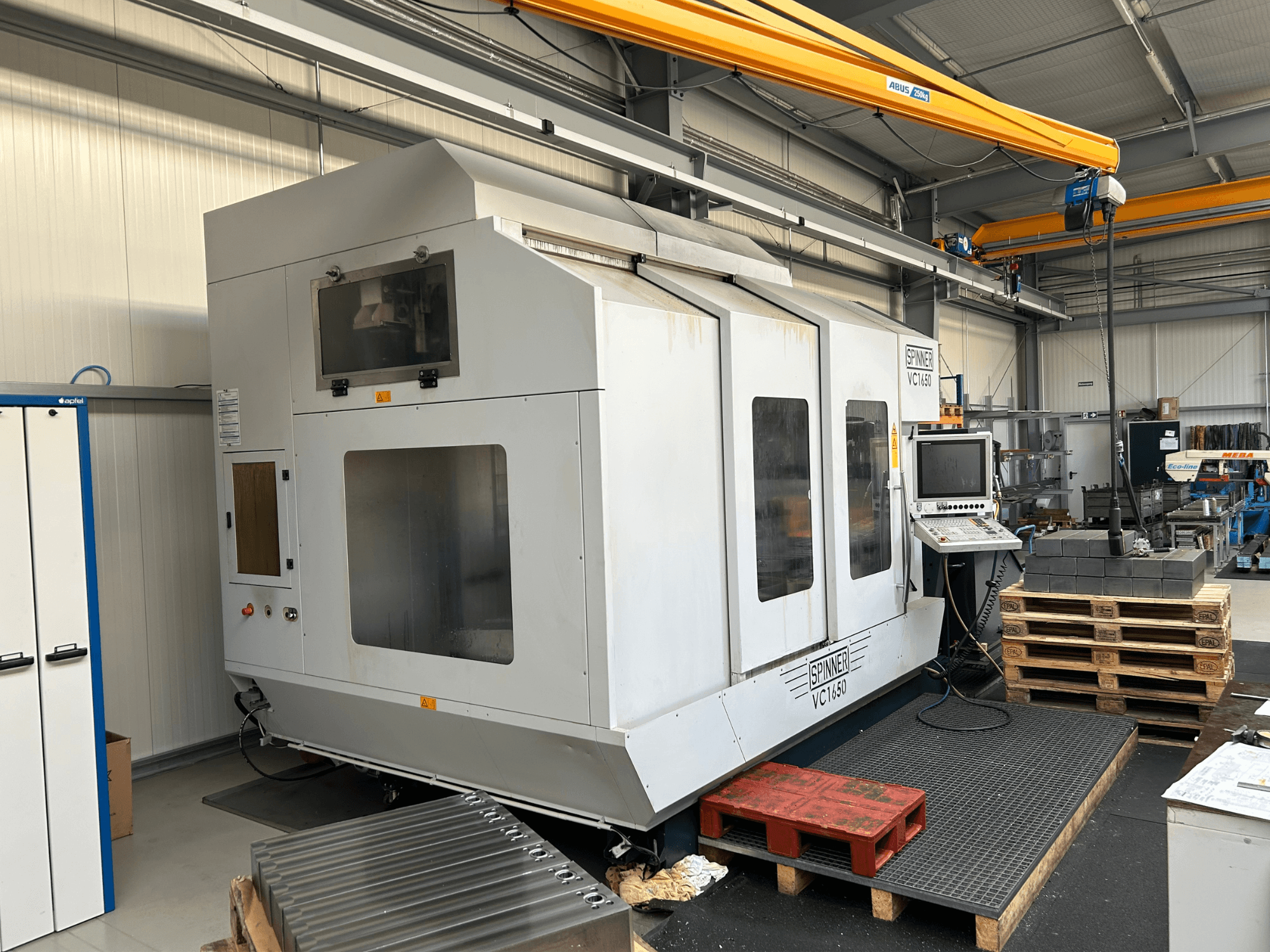

SPINNER - VC 1650-5A-9DE-MIL-SPI-2018-00001

• Dotyková sonda obrobku: Systém Blum TC52 s bezdrátovým připojením pro sondování obrobků a určování posunů nulového bodu nebo rozměrů.

• 360° otočný stůl: Průměr 900 mm - 870x870 mm vlevo

• Přídavný upínací stůl vpravo: 650x870 mm

• Automatická výměna nástrojů na levé straně pro 96 nástrojů

• Maximální délka nástroje: 400 mm

• Maximální průměr nástroje: 120 mm (150 mm s volnými sousedními pozicemi)

• Maximální hmotnost nástroje: 15 kg

• Dynamické otáčky vřetena motoru: 9000 ot/min.

• Verze s vysokým krouticím momentem: 464 Nm (S6 25%); Výkon: 35 kW/68 kW (S1/S6)

• Pojezdy: 1: X=1650 mm, Y=820 mm, Z=820 mm

• Čištění vřetenové hlavy od výfuku

• Vysokotlaké proplachování: 70 barů TW s přídavnou 350litrovou nádrží na chladicí kapalinu, vysokotlakým čerpadlem a gravitačním papírovým filtrem.

• Pětiosé přesné obráběcí centrum

• Automatické kinematické měření s cykly sondy

• Funkce pro trojrozměrnou korekci nástroje a zlepšení kvality povrchu obrobku

• Držák nástroje je nutné objednat zvlášť

• Dvoubarevné lakování RAL 7035/5008

• Požadované vyrovnávací prvky na loži stroje

• Přibližně 14 000 zapnutých hodin

  Přibližně 6 000 hodin na vřetenu

Volitelný software TNC 620/TNC 640 Heidenhain s následujícími funkcemi:

- Automatické měření a kompenzace rotačních os pomocí cyklů dotykové sondy koncového uživatele.

- Kinematické hodnoty naměřené cyklem se automaticky přenášejí do parametrů stroje.

- Automatické generování souboru protokolu pro vyhodnocení kinematického měření - Optimalizace přesnosti stroje při otočném a pětiosém obrábění

- K měření je nutná dotyková sonda obrobku a kalibrační koule

Volitelný software TNC: 5osá simultánní interpolace a 3D obrábění

Volitelný software TNC 620/TNC 640 Heidenhain; "Advanced Function Set 2".

s následujícími funkcemi: - 5osá simultánní interpolace

- Udržování polohy hrotu nástroje při pohybu otočné osy pomocí kompenzace lineárních pohybů osy.

Funkce TCPM s rozšířeným nastavením pro provoz TCPM

- Funkce pro trojrozměrnou korekci nástroje

- Funkce pro zlepšení kvality povrchu obrobku

3D model VC1650HV (pětiosá verze)

pro CAD/CAM ve formátu STEP;

Data dodávaná na CD-ROM; včetně plánu nastavení a simulačního modelu.

Příprava rozhraní pro infračervené sondy Blum TC50/TC52/TC54-20.

Přijímací jednotka IC56 a vyhodnocovací elektronika IF59 nainstalované ve stroji pro připojení obrobků Blum, popř.

nástrojových sond. Rozhraní může spravovat až dva systémy dotykových sond současně, což znamená, že při současné instalaci obrobku a nástrojové sondy je tato pozice vyžadována pouze jednou.

Obrobková sonda pro frézovací stroje, systém Blum TC52

pro zasunutí do vřetena s bezdrátovým připojením k řízení CNC pro snímání obrobků a určování posunutí nulového bodu nebo rozměrů obrobku.

BEZ držáku nástroje. Držák nástroje je nutné objednat zvlášť.

S 1 ramenem sondy 3x30 mm.

NOVÁ VERZE 2 s IR přijímačem IC56

Držák nástrojů SK50 pro dotykovou sondu TC52

Výkonné obráběcí centrum SPINNER VC1850-SA-3 (8K50)/ Heidenhain TNC640

Prémiové 5osé obráběcí centrum s

360° otočným stolem, 870 x 870 mm, na levé straně pracovního prostoru.

Udržitelný upínací stůl na pravé straně pracovního prostoru, 660 x 870 mm.

Otočná osa v horní části frézovací hlavy +11-110°.

s řízením Heidenhain TNOS40/19

Dynamické vřeteno s motorem až do 9 000 ot/min: VYSOKOMOTOROVÁ VERZE HT: M-464 Nm (88 25 %); P436 kW/68 kW (81/86)

Zdvih X1050 mm Y=20 mm 2-820 mm

Kužel nástroje velikosti 50 podle DIN 6871-A. Táhla podle DIN 60872-A. Vyfukovací zařízení pro kužel vřetena. Automatická výměna nástrojů integrovaná na levé straně stroje pro 96 nástrojů.

Výměnný suport pro výměnu do vodorovného vřetena.

Maximální délka nástroje 400 mm; maximální průměr nástroje 120 mm nebo 150 mm u volně stojících nástrojů, max. 15 kg.

Lineární vedení ve všech třech osách.

Potřebné seřizovací prvky na loži stroje pro vyrovnání. Plný ochranný kryt + osvětlení pracovního prostoru.

Dokumentace: Jednobarevné lakování, dvoubarevné RAL 70355006.

Dopravník třísek VC1850 verze A2-right TR

Vpředu pod strojem. Vpravo. Výstupní,

Obsahuje dva integrované šnekové dopravníky pro dopravu třísek z pracovního prostoru k dopravníku třísek.

Přímé měřicí systémy v X/Y/Z pro VC1650-TNC620/TNC640.

pro model VC1650 řady VC s řízením Heidenhain.

centrálně namontované mezi vodicími drahami pro optimální přesnost.

doporučeno pro vysoce přesné obrábění a snížení teplotního driftu.

Elektrická příprava HD 70 bar

pro vysokotlaké proplachování 70 bar.

Tato poloha je nezbytná pro instalaci vysokotlaké nádrže/vysokotlakého proplachovacího systému.

Vysokotlaké proplachování 70 bar TW (přídavná nádrž) V2 350 litrů.

přídavná nádrž na chladicí kapalinu s vysokotlakým čerpadlem MTS20-80 a gravitačním papírovým filtrem.

kapacitní hladinový spínač

U frézovacích strojů je nutná příprava na straně vřetena pro přívod chladicí kapaliny (položka 11069P).

OBJEM NÁDRŽE cca 350 litrů

Odsávací otvor 250

Připojovací příruba pro elektrostatický čistič vzduchu, průměr 250T

Volitelný software NC "Výkyv roviny obrábění a obrábění na otočném stole"

- Promítání obrysu naprogramovaného v rovině XY na plášť válce.

- Automatický výpočet rychlosti posuvu rotační osy v mm/min v závislosti na vzdálenosti nástroje od válce.

středu rotační osy

Kružnice ve 3 osách s otočenou rovinou obrábění (hrubovací kružnice)
