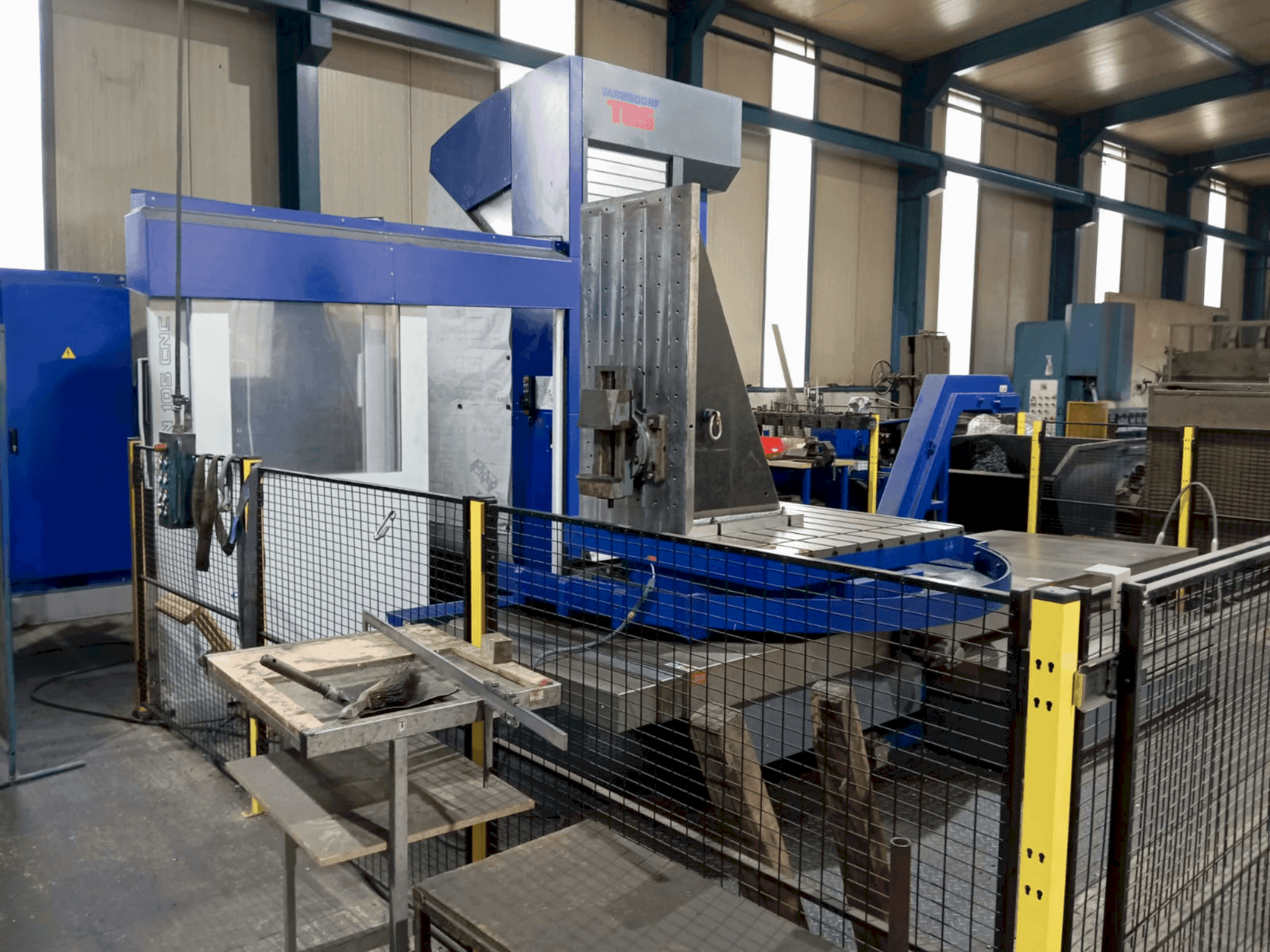

Čelní pohled  na TOS Vansdorf WHQ 105  stroj

Děkujeme za vaši návštěvu

Tento stroj byl nedávno prodán.

TOS - Vansdorf WHQ 105DE-OTH-TOS-2020-00001

Prodáno

Máte další otázky? Kontaktujte nás!

sales contact

Petr Strýček

+420 737 021 218

p.strycek@gindumac.com

whatsapp
Kontaktujte na WhatsApp
Zobrazit v původním jazyce

Tato čtyřosá vyvrtávačka TOS Vansdorf WHQ 105 byla vyrobena v roce 2020. Je vybavena řídicím systémem Heidenhain TNC 640, univerzální frézovací hlavou a mechanickým pohonem vřetena. Konstrukce stroje zahrnuje rozměry X = 1 800 mm, Y = 1 250 mm, Z = 1 250 mm a W = 630 mm. Upínací plocha stolu je 1 400 x 1 400 mm s maximální nosností 5 000 kg. Pokud chcete získat kvalitní vyvrtávací schopnosti, zvažte stroj TOS Vansdorf WHQ 105, který máme na prodej. Pro více informací nás kontaktujte.

Přehled

  • Výrobce: TOS
  • rok: 2020
  • MODEL: Vansdorf WHQ 105
  • typ aplikace: Ostatní stroje
  • Země umístění: Německo
  • Typ stroje: Vyvrtávačka (kov)
  • řídicí jednotka značky: HEIDENHAIN

Technické informace - TOS Vansdorf WHQ 105

Všeobecné údaje

  • Šířka: 1250 mm
  • Hloubka měření: 1800 mm
  • Výška měření: 1250 mm

Řídící jednotka

  • Výrobce: HEIDENHAIN
  • Model: TNC 640

Hlavní jednotka

  • Rozsah otáček vřetena: 3000 rpm 1/MIN
  • Výkon motoru vřetena: 20 kW
  • Zúžení nástroje: ISO 50
  • Počet os: 3

Stůl

  • Zatížení tabulky: 5000 kg

    Další vybavení

    • - Chladič oleje Schimpke DK 28-V
    • - Pásový filtrační systém CHOV 20 barů se dvěma chladicími okruhy
    • - Vnitřní chlazení pracovním vřetenem při tlaku cca 20 barů
    • - Externí chlazení při tlaku 3 bary
    • - Nádrž chladicí kapaliny o objemu 900 l s namontovaným odlučovačem oleje RAPID 3
    • - Univerzální frézovací hlava - ručně připevnitelná

    Dodatečné informace

      Výhody stroje

      • Výhody technického stroje:
        • - Upínací plocha stolu: 1400 x 1400 mm
        • - Max. Přípustný točivý moment vřetena: 1000 nm
        • - Řídicí systém zapnutý: 4549 hodin
        • - Stroj zapnutý: 1793 hodin
        • - Běh programu: 618 hodin
        • - Hydraulika: 6 hodin
        • - Průměr čelní plochy vřetena: 128,57 h5 mm
        • - Převodový poměr mechanického pohonu vřetena: 1:1
        • - Rozsah otáčení hlavových částí - stupně: 2x ±180

      Informace navíc

      • - Standardní dopravník třísek: X = 1800 mm Úhel sklonu: 60° Rychlost pásu: 4,35 m/min Šířka dopravního pásu: 175 mm Celková šířka dopravního pásu: 291 mm Rozteč článků: 63 mm Výkon motoru: 0,55 kW 3D sonda s bezdrátovým přenosem, typ RWP 38.41 Značka M & H pro řídicí systém Heidenhain Strmý kužel DIN 69871 SK 50 s kabelem pro řídicí systém TNC 640 HSCI, včetně 15m Bidi kabelu

    *Mezi uvedenými údaji a skutečnými hodnotami mohou být rozdíly, to by měl potvrdit obchodní zástupce.
