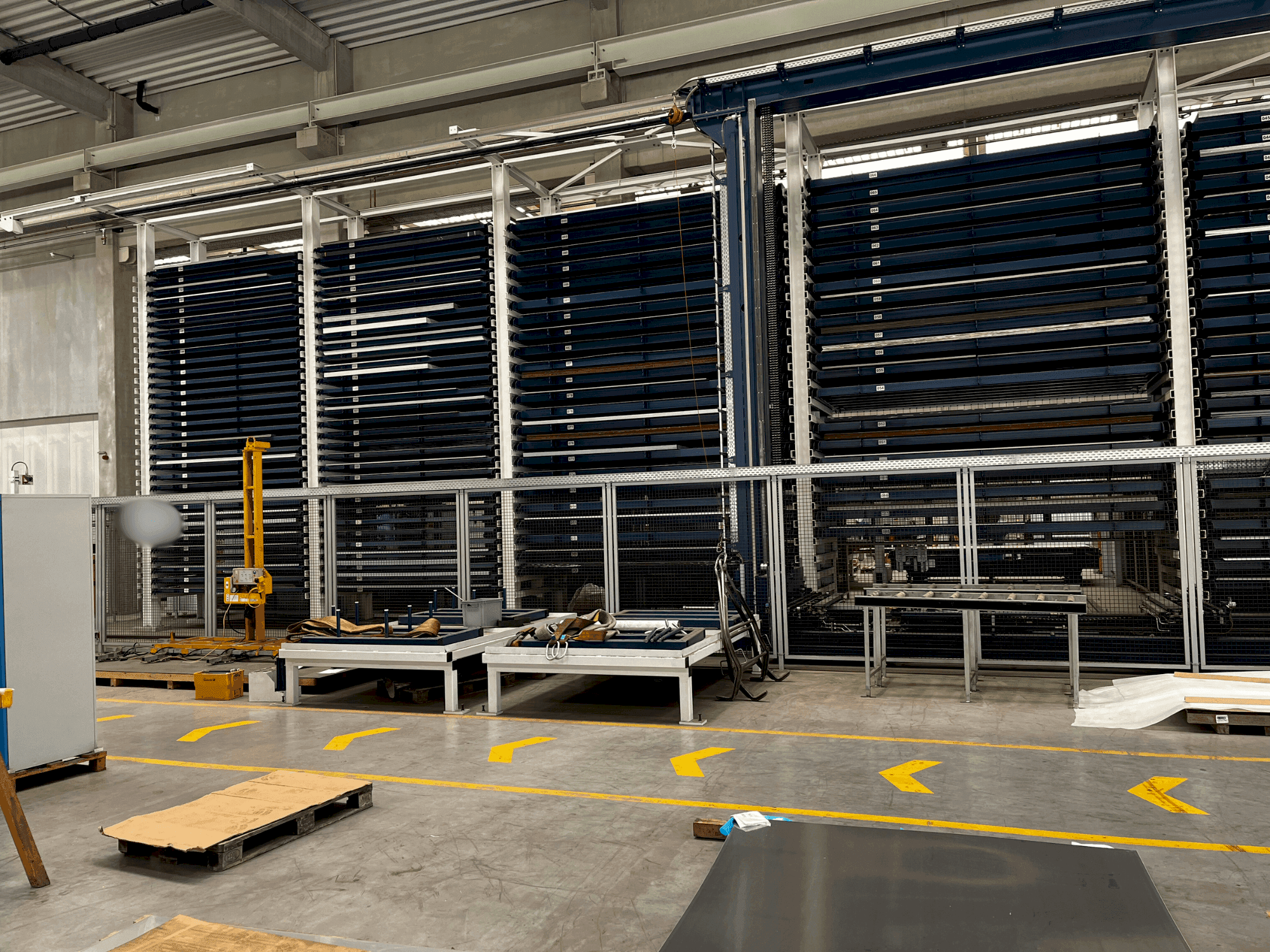

TRUMPF - STOPADE-OTH-TRU-2019-00001

Výhody stroje

Kvalitativní výhody stroje

• Konfigurace regálových bloků 6 x regálových bloků, uspořádaných v jednotlivých řadách (0 + 6) 1 x sf regálových bloků, uspořádaných v jednotlivých řadách (0 + 1) 3 x xf policové bloky, uspořádané v jednotlivých řadách (0 + 3) 2 x gf policové bloky, uspořádané v jednotlivých řadách (0 + 2)
• Nůžkový zvedací stůl zásuvné dorazy pro společný souřadnicový rohový pneumatický zámek vozíku 3 x pneumatický zámek palet výška horní hrana palety: cca. 1 200 mm
• Požadavky na montáž: alespoň 200 mm montážní vůle nebo alespoň 500 mm při přejíždění jeřábu.
• Všestranné možnosti načítání pro manuální i automatizované procesy.

Technické výhody stroje

• Užitečné zatížení na paletu:sf/xf: max. 5000 kg gf: max. 3 000 kg
• Užitná plocha palety:sf: max. 6 096 x 2 032 mm xf: max. 4 064 x 2 032 mm gf: max. 3 050 x 1 525 mm
• Nakládací výška na paletu:sf: max. 55 mm xf/gf: max. 90 mm
• Hrubý počet skladovacích míst:sf: 24 ks xf: 72 ks gf: 64 ks
• Čistý počet úložných míst (nakládací výška 1):sf: 21 ks xf: 69 ks gf: 64 ks
• Podélný pojezd: 100 m/min
• Zdvih: 23 m/min
• Tah: 20 m/min
• Stanice 2 ruční nakládací trulaser 6030, dlouhý boční sf/xf transportní vozík s pneumatickým zámkem vozíku s pevnou výškou 2 x pneumatické zámky palet výška horní hrany palety: cca. 900 mm max. Nakládací výška sf: 55 mm max. Nakládací výška xf: 90 mm 8 m kolejnice nad podlahou
• Stanice 3 nakládací trumatic 7000 sheetmaster připojení, podélně xf/gf transportní vozík s pneumatickým zámkem vozíku s pevnou výškou 2 x pneumatické zámky palet výška horní hrana palety: cca. 850 mm max. Nakládací výška xf: 90 mm max. Nakládací výška gf: 90 mm 10 m koleje nad zemí
