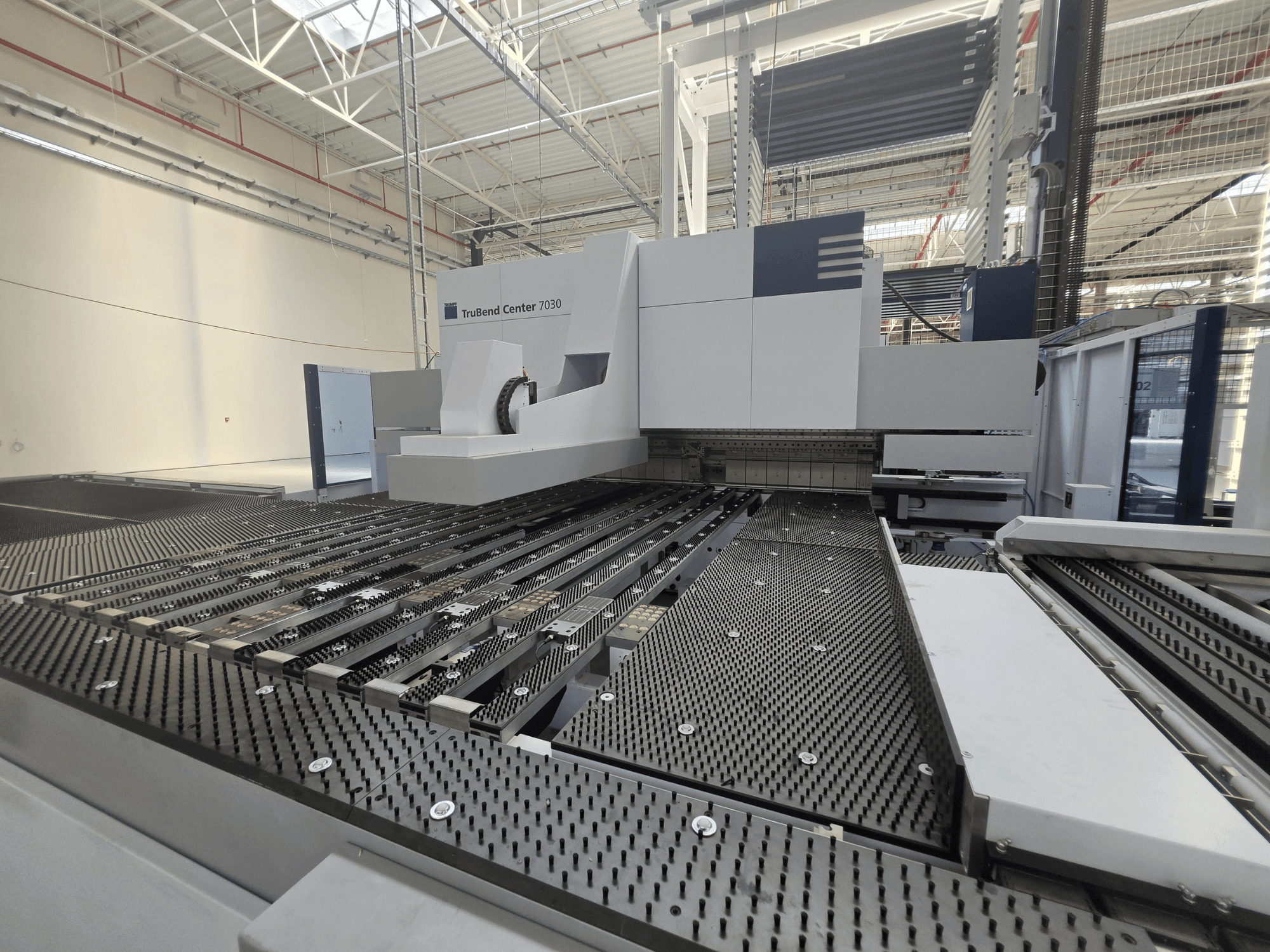

TRUMPF - TruBend Center 7030 (B34)PL-OTH-TRU-2022-00002

• Kapacity

  • Maximální délka ohýbací hrany: 3 123 mm

  • Minimální délka ohýbané hrany: 200 mm

  • Minimální šířka ohybu se standardním držákem: 145 mm

  • Minimální šířka ohybu s nástroji ENW: 40 mm

  • Max. výška krabice: 220 mm

  • Upínací síla držáku: 101 t

  • Tloušťka materiálu: min. 0,4 mm; max. konstrukční ocel 3,0 mm; max. nerezová ocel 2,2 mm; max. hliník 4,0 mm

• Konstrukce stroje: svařovaný ocelový rám; ohýbací systém: klínový pohon; vyklenutí: součástí dodávky, nastavitelné pomocí ovládání stroje

• Manipulace a polohování

  • 2osý manipulátor obrobků s přísavkami (pojezd v ose X 2 653 mm; zdvih 100 mm; 12 přísavných modulů)

  • 5osý zadní doraz; otočný manipulátor; přední doraz; nakládací kleště

  • Automatické polohování a otáčení dílů

• Rychlosti

  • Rychlý posuv v ose Y: 250 mm/s

  • Rychlost předního dorazu: 3 000 mm/s

  • Rychlost manipulátoru obrobku: 3 000 mm/s

  • Rychlost rotačního manipulátoru: až 3 ot./s

  • Rychlost ohýbání ToolMaster: 2 400 mm/s

• Přesnost polohování

  • Osa Y: 0,10 mm; osa X: 0,05 mm; osa R: 0,05 mm

• CNC řízení

  • 21,5palcový dotykový displej; operační systém: Windows 7 Ultimate 64-bit

  • Klávesnice a myš; USB; síťové rozhraní RJ45; Ethernet 10/100 Mbit/s

  • Internetová teleservisní služba / vzdálená diagnostika

• Měření úhlu ohybu

  • Optická pomoc při měření úhlu ohybu; integrovaná kamera; grafické srovnání naprogramovaného a skutečného úhlu

  • Minimální délka strany dílu pro měření úhlu: 10 mm

• Bezpečnostní vybavení

  • Certifikace CE; otočné bezpečnostní dveře; bezpečnostní světelné závory; ochrana přístupu do pracovního prostoru

  • Nožní spínač s funkcí povolení; nouzové zastavení

• Elektrické údaje: 80 kVA

Doplňkové vybavení

• Automatický systém nakládky/vykládky se zásobníkem

  • Automatické oddělování/podávání/přeprava polotovarů; automatické vykládání hotových dílů

  • Pásový dopravník pro hotové díly; max. rozměry polotovarů 3 048 x 1 500 mm

  • Skladovací rozhraní v ceně

  • Nakládací vozík: není součástí dodávky; sada kolejnic: není součástí dodávky

• Nástroje a nástrojové systémy

  • ToolMaster Bend: Automatické polohování a nastavení upínacích nástrojů; automatické polohování standardních, Pick&Place a zakřivených držáků

  • Součástí dodávky je: 16 standardních upínacích nástrojů (každý 160 mm); 6 upínacích nástrojů typu Pick&Place; segmenty Pick&Place 10/15/20/40 mm; rohový upínací nástroj (199 mm); ohýbací nástroje OBW90 a UBW90

  • Vybavení ENW: funkce ENW pro naklápění upínacích nástrojů; nástroj ENW110-40 (délka 3 123 mm; hloubka 40 mm); minimální šířka ohybu s nástroji ENW 40 mm

• Další moduly pro manipulaci s díly

  • 12 třístranných vakuových modulů (sání nahoře/dole/vpředu)

  • 6 magnetických modulů; 4 dvoupovrchové magnetické moduly

  • Vakuové a magnetické moduly lze používat společně

• Software a sběr dat

  • Plovoucí licence TecZone Fold: automatické programování z 2D/3D dat, automatické generování ohýbacích programů, 3D simulace, kontrola kolizí, ruční úpravy

  • Bezdrátová čtečka 2D kódů s technologií Bluetooth: čtení čárových kódů a kódů DataMatrix; automatické načítání výrobních programů
