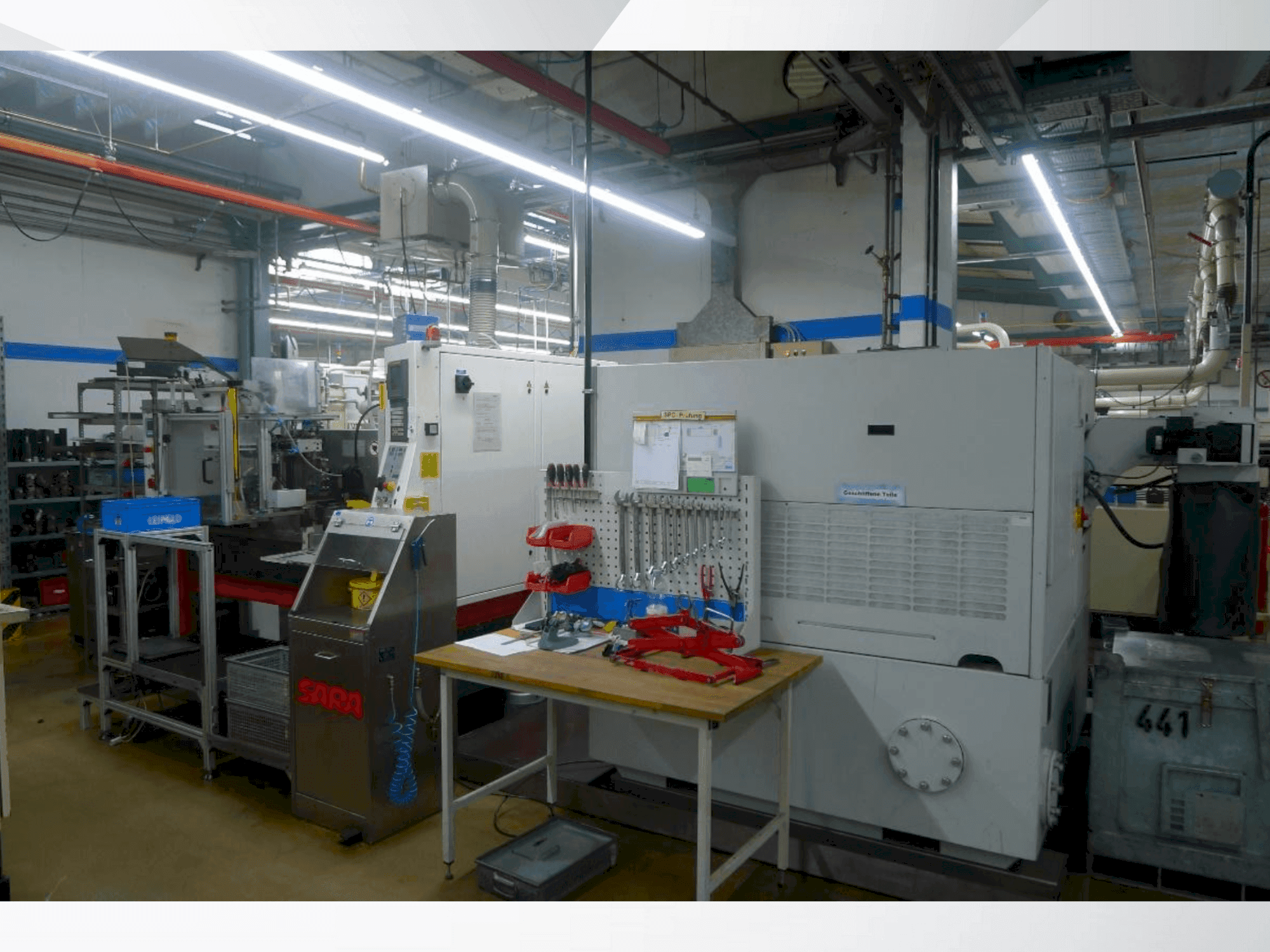

TSCHUDIN - ecoLine 400DE-GRI-TSC-2013-00001

Další vybavení

• - Hasicí systém Kraft & Bauer, typ FB703S-UV3-TFM70°/KLA 6-S-MV / Mikrofiltr Knoll, typ Micro Pur 240 F / Čerpací stanice Streuli, typ SHSRT300-TL142/180

Dodatečné informace

Výhody stroje

• Výhody technického stroje:
  • - Pracovní oblast průběžného broušení: průměr obrobku 1,5–100 mm / pracovní oblast ponorného broušení: průměr obrobku 1,5–100 mm / maximální délka broušení: 250 mm
  • - Max. Vnější průměr: 400 mm / vnitřní průměr: 203,2 mm / max. šířka: 250 mm / obvodová rychlost: 50 m/s / výkon pohonu: 11 kw (s vyvažovacím zařízením)
  • - Max. Vnější průměr: 225 mm / vnitřní průměr: 127 mm / max. šířka: 250 mm / rozsah otáček: 0-265 ot. /min / max. úhel sklonu: +5/+5° / výkon pohonu: 3,7 kw

Informace navíc

• - Nástroje pro broušení Sada nástrojů Díly 19085 a 19575 Průchozí broušení Ilustrace uspořádání broušení a konstrukce nástroje Konstrukce nástroje Ilustrace uspořádání broušení a konstrukce nástroje Podpěra obrobku Podpěra obrobku vč. (výkres) Brusný kotouč s korundem Regulační kotouč Příruba SS © 203,2 mm s krytem Použité, sleva 50 % Montážní příruba brusného kotouče @ 203,2 mm s krytem Příruba RS © 127 mm s krytem Použité, sleva 50 % Montážní příruba regulačního kotouče © 127 mm s krytem Sada nástrojů Hnací hřídel 13819 Ponorné broušení Ilustrace uspořádání broušení a provedení nástrojů Konstrukce nástroje Ilustrace uspořádání broušení a provedení nástrojů Podpěra obrobku Podpěra obrobku (včetně výkresu) 3 brusný kotouč s korundem 3 regulační kotouče 4 mezikroužek 1 orovnávací diamant pro brusný kotouč 1 orovnávací diamant pro regulační kotouč Chladicí a filtrační systém Čerpací stanice chladicí kapaliny KM Streull typ SHSRT300 Čerpací stanice chladicí kapaliny Streuli typ SHSRT300: Objem 300 litrů, s čerpadlem chladicí kapaliny 1,1 kW, výkon 150 |/min, dopravní výška 10 metrů. Do systému je integrována druhá nádrž s čerstvou vodou pro chlazení lineárních motorů a brusného vřetena (čerpadlo 0,24 kW, výkon 50 min / dopravní výška max. 5 m). Mezi oběma nádržemi probíhá výměna tepla. Mobilní verze se 4 otočnými kolečky. Čerpací stanice se nachází pod strojem. Cena zahrnuje rozhraní a ovládání přes řídicí systém stroje, barva šedá RAL 7036. Automatizace Vykládání dopravního pásu pod RS Dopravní pás pro vykládání pod regulačním kotoučem: Po průchodu broušením přepravuje díly ze stroje. Hnací motor má regulátor otáček pro plynulé nastavení rychlosti pásu. Zapínání a vypínání se provádí pomocí CNC řízení. Pás je připevněn k nosnému bloku. Odkapávací vana pod pásem shromažďuje a recykluje zbývající chladicí kapalinu. Délka je 1200 mm, šířka 50 mm. Maximální možný průměr obrobků je 40 mm. Šikmý žlab s nádobou na obrobky Díly se pomalu skutálejí dolů do sběrné nádrže zaplavené chladicí kapalinou. Uvnitř se nachází perforovaný kovový koš, který slouží k odebírání hotových obrobků ze sběrné nádrže. Arbeitsbereich Durchgangsschleifen Werkslück-Durchmesser bis 50 mm Arbeitsbereich Einstechschleifen Werkstück-Durchmesser bis 100 mm Grösste Schleiflänge bis 270 mm Schlelfscheibe Ø0 mm Schlelfscheibe Aussenurmesser Aussenurmesser 203,2 mm Breite max (Formát Typ 1) 250 mm Breite max. (Formát Typ 7) 275 mm Umfangsgeschwindigkeit stufenlos, V-konstant (max, 2'390 U/min) 50 m/s Antriebsleistung (volitelně: Regelschegenlager mi 29 kW) Aussendurchmesser © 250 mm Innendurchmesser Ø 127 mm Breite max. (Typ formy 1) 250 mm Breite max. (Formát Typ 7) 275 mm Drehzahlberelch stufenlos, V-konstant 5 - 1'000 l/min. Neigungswinkel max. +5*1-5° Antriebsleistung 3,7 KW Positionierungsgenauigkeit (všechny 3 Achsen U /X /W) 0,1 um Aufiosung der Glasmassstabe 0,05 um Elektrische Ausrüstung Eingangsspannung (+/- /430%) 3 x 50Ver 60 Hz / nebo nach Kundenwunsch Steuerspannung DC 24V Anschlussleistung ab 25 kVA Zulässige Umgebungstemperatur +15/ +40€ Lärmentwicklung 68 dBA Druckluftzufuhr (Sperrluft) 1,5 - Druckluft 6 barin laut DIN-ISO 8573-1 (wenn < 6 bar a mit Wasserdampf gesattigter Druckluft muss ein zusätzlicher Lufttrockner vorgeschaltet werden). Luftverbrauch 20 - 30 l/Min. Gewicht 5 500 kg Maschinenbett, Schleif- und Regelspindelschlitten aus massiv Naturgranit *SCHNEEBERGER Monoraif. Führungen für die 3 Achsen U/X./ W Achsantriebe mit FANUCtimearmotoren Positionierung mit Absolut-Glas-Massstäben (Heidenhain), Auflösung 50 nm, mit Sperrluft geschützt. Schleifspindel mit integriertem Antrieb (Motorspindel), wassergekühlt Regelspindel mit Direktantrieb (FANUC Motor), +/- 4 mm axiální verschiebbar Abricht-Diamanthalter für Schleif- und Regelscheibe am Auflagebock montiert Erksttelwellencent zflander Auflagenhöhe Vollständige aufklappbare Sicherheitsverschalung zur Abdeckung des Schleifbereiches mit Gasdruckdämpfer und Sicherheitsschalter (Patent: CH 691957), Uber der Schleifspalte feststehende:157Pahlmit feststehende:157Pa6mit feststehend:157Pa6mit CNC řízení "FANUC 21i MB" s integrátorem SPS Maschinensoftware s Vielfältigen Funktionen jako: V-konstant für Schielfschelbe und Regelschelbe Schleifzyklen für Einstech- und Durchgangsschleilen Masskompensationen für Schleif- und Regelscheibe Benennung der Auflagenhöhe und des Diamanten der Regel PIEZZO-Tastatur Elektrische Versorgung 230V AC 6A über Transformator Handwerkzeugsatz 1 Betriebsanleitung in deutscher Sprache 1 Elektroschema und Dokumentation 1 Software-Lader Dokumentation (na CD) Barva: Weiss RAL 9010, Rot RAL 2000
