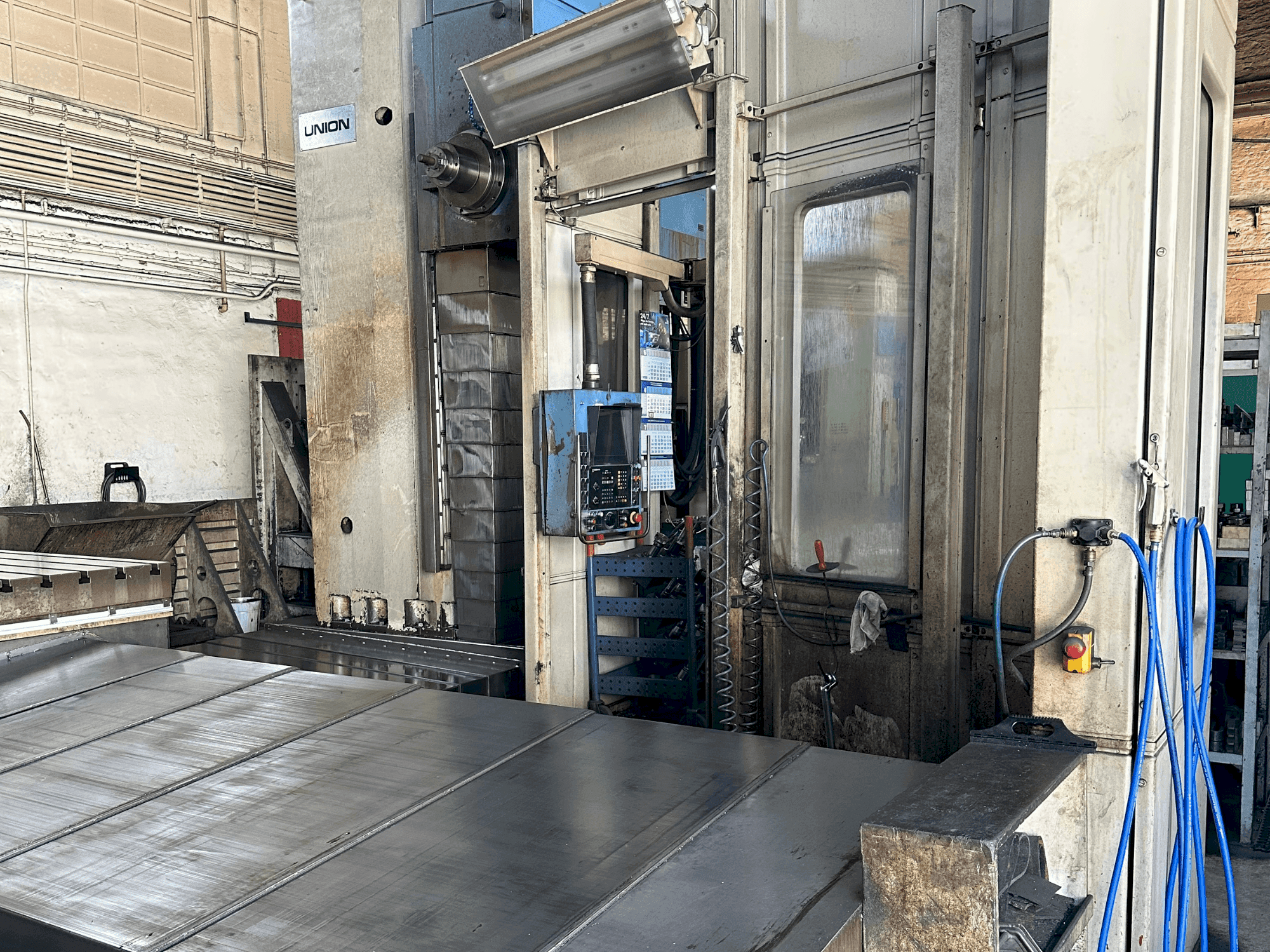

UNION - BFK 150/2DE-MIL-UNI-1991-00001

Informace navíc

Dráhy pojezdu: Vertikální pohyb vřetenové hlavy (osa Y): 1600 mm (2000). Podélný pohyb stojanu (osa Z): 1000 mm (1600). Pohyb vyvrtávacího vřetena (osa W): 700 mm. Rychlosti posuvu: Plynulý posuv pro osy Y a Z: 1 až 7099 mm/min. Vřeteno: Upínací síla nástroje: 25000 N. Maximální průměr vrtání: 500 mm. Elektrický systém: Síťové napětí: 380 VAC ± 10 % (jiná napětí možná). Frekvence: 50 Hz ± 2 %. Připojovací výkon: BFK-velikost 130: 80 kW. BFK-velikost 150: 100 kW. Primární pojistka: 200 A (při 380 VAC). Hydraulický systém: Obsahuje kompletní generování, úpravu a distribuci tlakového průtoku. Je umístěn v samostatné hydraulické jednotce s úložnou stanicí. Upínací plocha: 1250 x 1600 mm. 1600 x 2000 mm. Max. upínací zatížení: Rovnoměrné rozložení zatížení: 8000 kg a 12500 kg. Nerovnoměrné rozložení zatížení (na polovině plochy stolu): 4000 kg a 6000 kg. Max. moment setrvačnosti: 3000 kgm² a 7000 kgm². Max. zatěžovací moment: 19000 N a 35000 N při zajištěném upínacím stole. Posuv a rychloposuv: Plynulý posuv (osa X): 1 až 7099 mm/min. Rychloposuv (osa X): 7100 mm/min. Interpolace: Lineární a kruhová. 3D interpolace. Šroubovitá interpolace. Válcová interpolace. Programování: Přesnost vstupu: 0,001 mm pro lineární osy a 0,001° pro rotační osy. Centrální programová paměť: 3100 NC vět. Další funkce: Korekce nástroje pro 99 párů (délka a poloměr). 8 obráběcích cyklů a 200 volných podprogramů. Simulace programu a I/O paralelní s obráběním. Rozsáhlý diagnostický systém pro servis a řešení problémů.
