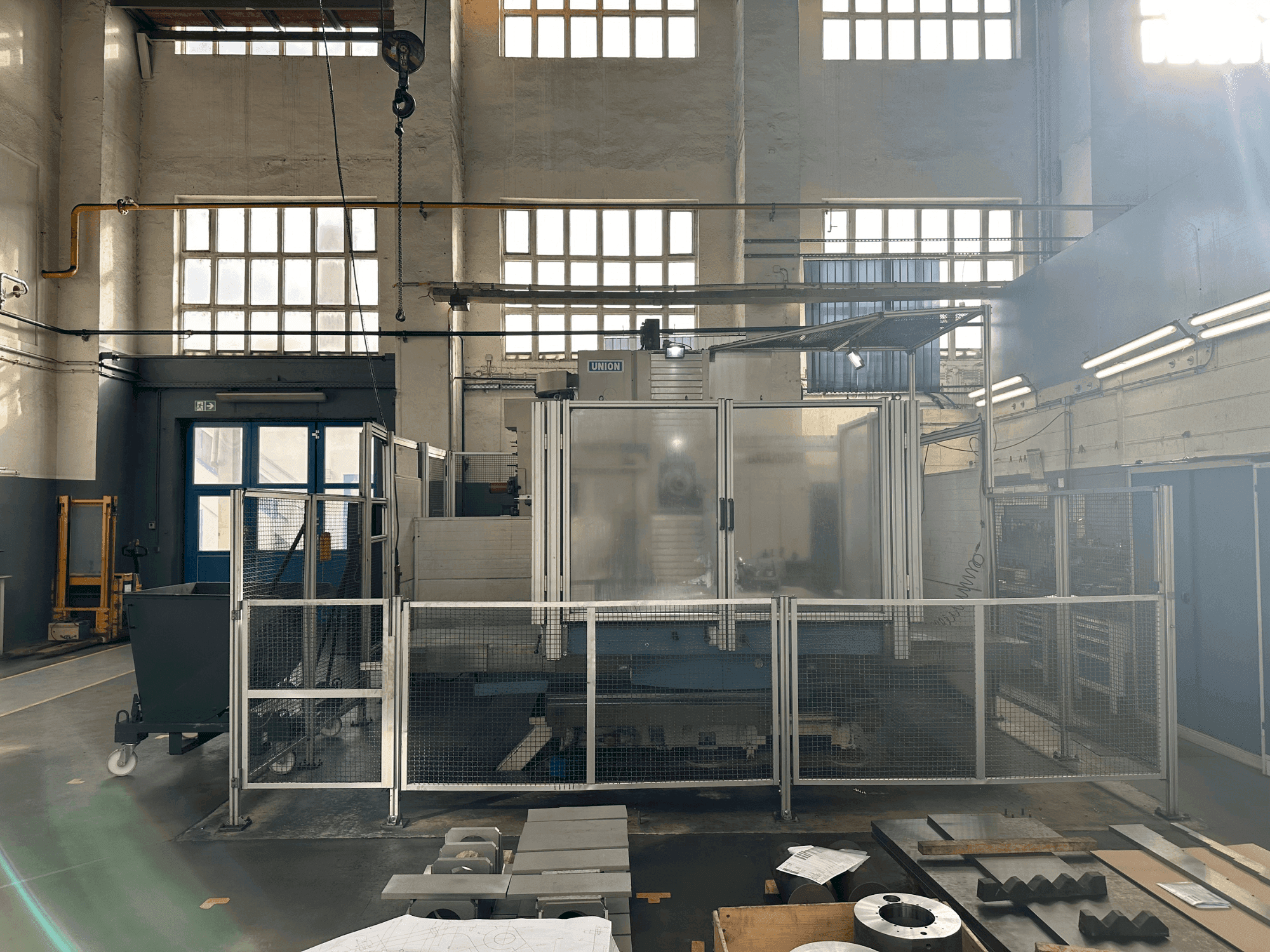

Čelní pohled  na Union TC 110  stroj

Union TC 110

Union - TC 110

2002

89.000 €
gindumac cena
(Ex Works)
získat oficiální nabídku
Navštivte stroj
Poslat protinabídku
Stáhnout PDF

Máte další otázky? Kontaktujte nás!

sales contact

Petr Strýček

+420 737 021 218

p.strycek@gindumac.com

whatsapp
Kontaktujte na WhatsApp
Zobrazit v původním jazyce

Tato 3-osá frézka Union TC 110, vyrobená v roce 2002, je šikovně řízena systémem Heidenhain TNC 426. Dodává se s 40násobným měničem nástrojů SIDEPALSA a držákem nástrojů SK50. Rozměry stolu jsou 1250 x 1600 mm a nabízí pohyb v osách X, Y, Z a W o rozměrech 2000 mm, 1600 mm, 1500 mm a 550 mm. Jeho vřeteno podporuje průměr 110 mm, což zvyšuje přesnost s nominálním točivým momentem 1639 Nm a rychlostmi v rozsahu až 4000 min^-1. Pro více informací o této frézce Union TC 110 nás kontaktujte.

Přehled

  • Výrobce: Union
  • rok: 2002
  • MODEL: TC 110
  • typ aplikace: Nudný
  • Země umístění: Německo
  • Typ stroje: Vyvrtávačky
  • dostupnost: FROM MID JUNE
  • řídicí jednotka značky: Heidenhain
  • GINDUMAC ID: DE-BOR-UNI-2002-00001

Technické informace

Všeobecné údaje

  • Šířka: 5150 mm
  • Hloubka měření: 8600 mm
  • Výška měření: 5150 mm

Řídící jednotka

  • Výrobce: Heidenhain
  • Model: TNC 426

Hlavní jednotka

  • Počet vřeten: 2
  • Rozsah otáček vřetena: 4000 1/MIN
  • Zúžení nástroje: SK50
  • Počet os: 3

Pojezdy os

  • Osa X Pojezdy os: 2000 mm
  • Osa X Rapid Traverse: 15m/min
  • Osy Y Pojezdy os: 1600 mm
  • Osy Y Napájecí síla: 16kN
  • Osy Y Rapid Traverse: 15m/min
  • Osa Z Pojezdy os: 1500 mm
  • Osa Z Napájecí síla: 20kN
  • Osa Z Rapid Traverse: 15m/min
  • W-osy Pojezdy os: 550 mm

Nástroje

  • Číslo indexu: 40
  • Držák nástroje: SK50

    Další vybavení

    • - Měnič nástrojů SIDEPALSA 40-násobný
    • - Řízení na 79 431 h // Stroj na 76 080 h // Běh programu 27 696 h

    Dodatečné informace

      Výhody stroje

      • Výhody technického stroje:
        • - Pokročilá řídicí jednotka (heidenhain tnc 426) zvyšuje přesnost operací.
        • - Průměr vřetena: 110 mm
        • - Tlak, min. : 6 barů
        • - Vnější průměr trubky: 8 mm
        • - Počet převodových stupňů: 2
        • - Rychlostní rozsah převodového stupně 1: 5-670min-1
        • - Rozsah otáček převodový stupeň 2: 671-4000 min-1
        • - Jmenovitý točivý moment vřetena: 1639 nm
        • - Maximální točivý moment vřetena: 2012 nm
      • Kvalitativní výhody stroje:
        • - Vysoká přesnost vřetena s kruhovou odchylkou a hodnotami válcovitosti zajišťující vysoce kvalitní povrchovou úpravu.
        • - Silný krouticí moment vřetena poskytuje robustní řezné schopnosti.
        • - Rozměry stolu: 1250 x 1600mm

      Informace navíc

      • - STROJ JE STÁLE POD VÝKONEM

    *Mezi uvedenými údaji a skutečnými hodnotami mohou být rozdíly, to by měl potvrdit obchodní zástupce.
