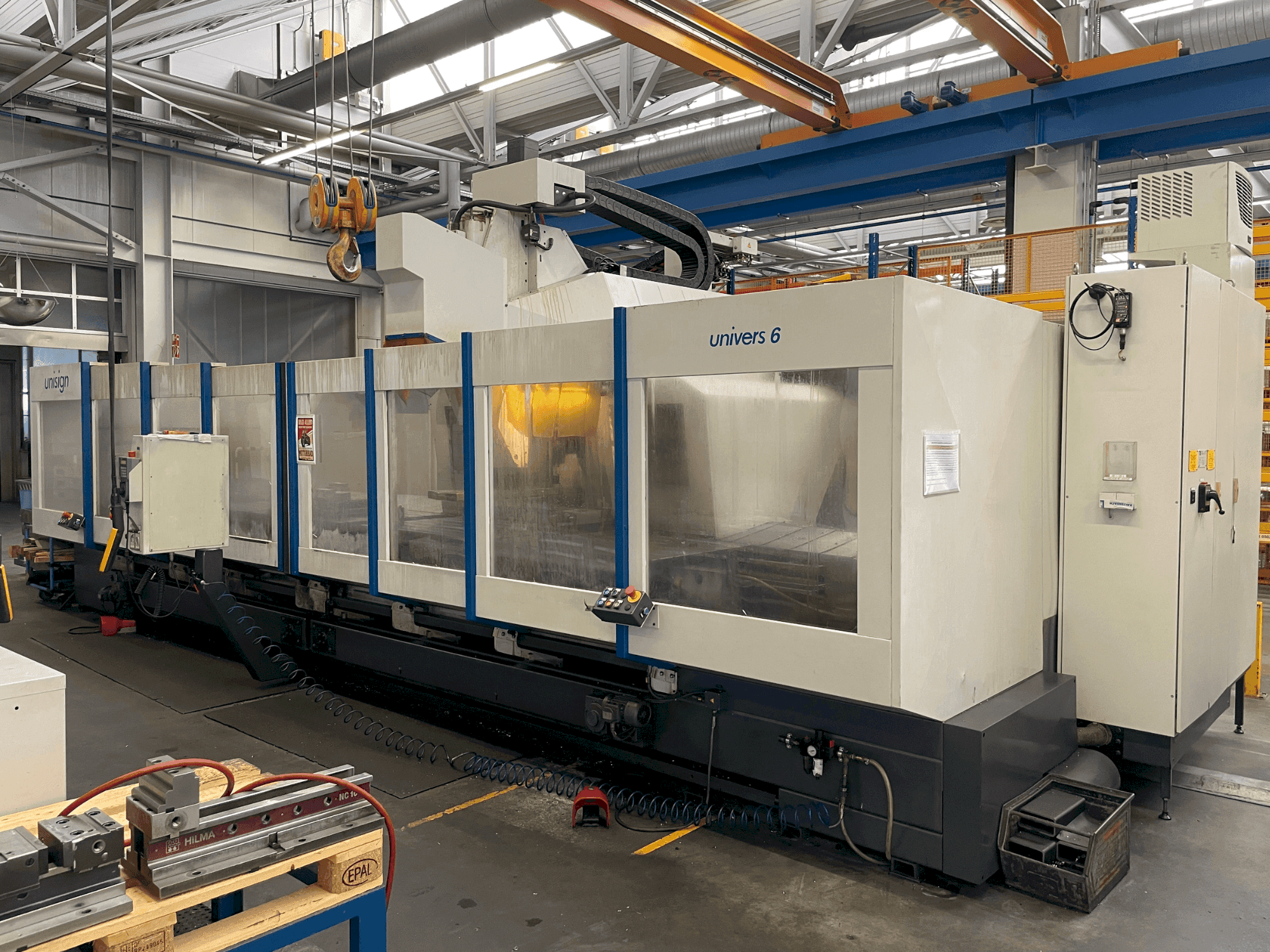

Unisign - UNIVERS 6DE-MIL-UNI-2008-00003

Další vybavení

• Počet nástrojů: 52

Výhody stroje

Technické výhody stroje

• Řízení: Siemens Sinumerik 840D

• Jazyk řízení: Němčina / francouzština s možností přepínání

• 5 os s úhlovou hlavou (s krokem 5°)

• Vysokotlaké čerpadlo pro vnitřní chlazení, 40 barů

• Pracovní plocha X: 5000 mm

• Pracovní plocha Y: 800 mm

• Pracovní plocha Z: 600 mm

• Výkon pohonu: 26 kW

• Otáčky vřetena: 6000 ot/min

• Krouticí moment vřetena: 165 Nm

• Krouticí moment vřetena s převodovkou: 650 Nm

• Držák nástroje: 2,5 mm: SK50

• Počet nástrojů: 52

• Kapacita zásobníku nástrojů: 52 pozic

• Možnost obrábění: Obrábění dlouhých dílů nebo kyvadlový provoz

• Pětistranné obrábění s vyměnitelnou úhlovou hlavou

• Úhlová vrtací a frézovací hlava pro nástroje SK50 se sběrací stanicí

• Otočný systém nástrojů pro výměnu nástrojů s úhlovou hlavou

• Pásový dopravník třísek

• Upínací stůl: 850 x 1200 mm

• Přídavný upínací stůl: 850 x 800 mm

• Systém dotykových sond rádiového typu (M&H)

• Centrální chlazení přes vřeteno a nástroj s rotačním filtračním systémem

• Centrální chladicí kapalina přes horizontální vřeteno úhlové hlavy

• Čistící stříkací pistole připojená k samostatnému čerpadlu

• Hydraulický systém 250 bar s čerpadlem a potrubím

• 2+2 rychlospojky

• 2 jednočinné upínací okruhy

• Výměník tepla s chladicí jednotkou v elektrické skříni

• Elektronická ruční řídicí jednotka pro Sinumerik 840D

• Pohyblivý ovládací panel

• Volba programu a stanice pro kyvadlový provoz (2 stanice)

• Operátorský panel buňky pro kyvadlový provoz a upínací funkce (2 jednotky)

• Dělící stěna s průhledem

• Systém dálkové diagnostiky pro Siemens Sinumerik 840D

• Diagnostický systém UNISIGN pro Siemens Sinumerik 840D

• Automatické dveře s ručním ovládáním nebo funkcí M

• Zásuvka 220 V v elektrické skříni

• Sada instalačních a nivelačních prvků

• Doba provozu ovládání: 55106 hodin
