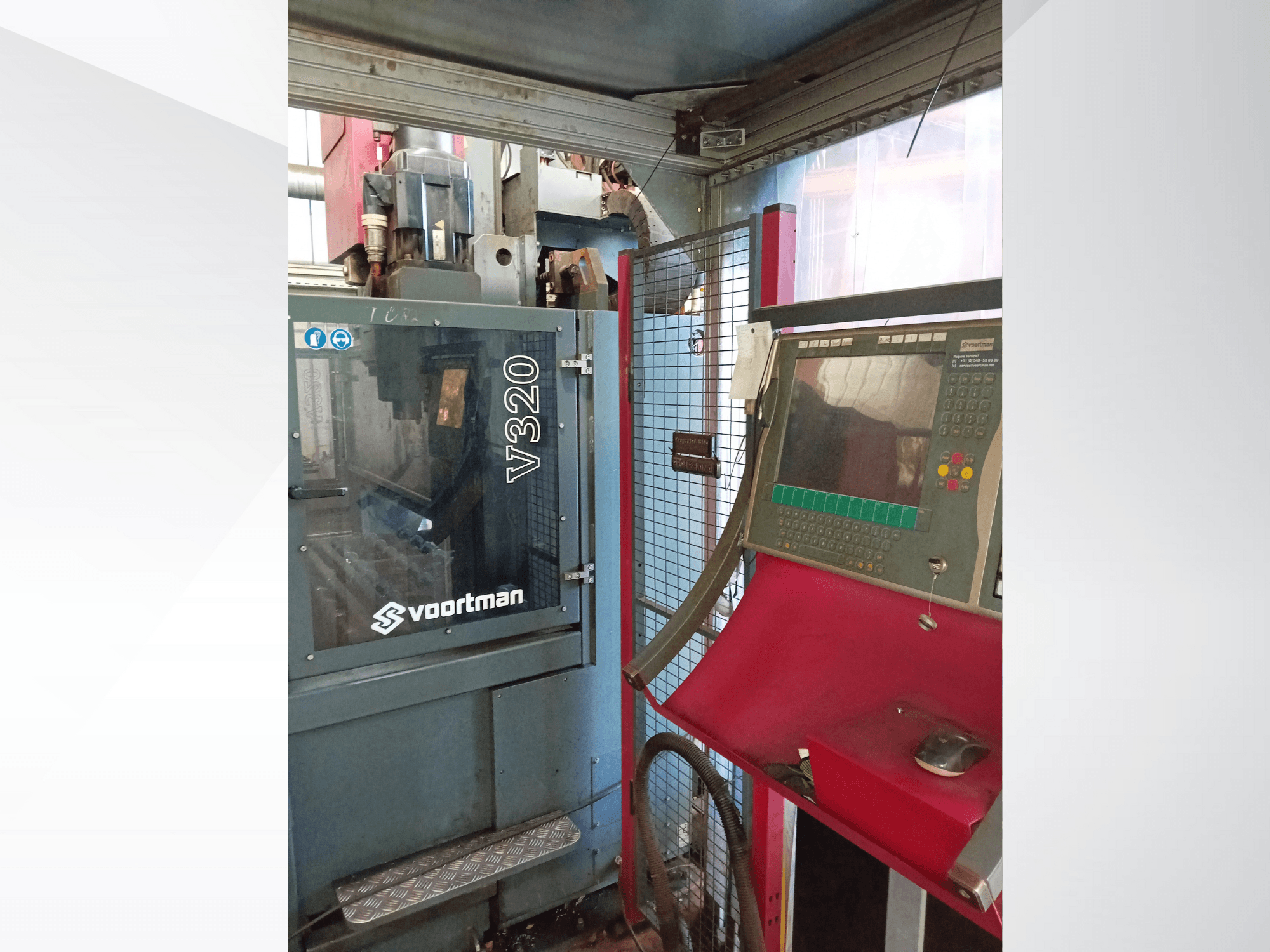

VOORTMAN - V320DE-CUT-VOO-2019-00001

• Velikost obrobku

  • Min./max. délka panelu: 850 - 6100 mm

  • Min./max. šířka panelu: 200 - 2 050 mm

  • Min./max. tloušťka panelu: 6 - 75 mm

  • Max. nosnost: 7 500 kg

• Vrtací jednotka: VD40

  • Montáž: SK 40

  • Otáčky osy: 0 - 2 500 ot/min (plynulá regulace, servomotor)

  • Průměr vrtáku: 5 - 40 mm

  • Závitování: M6 - M30

  • Hloubení: Ano

  • Možnost značení děrováním: Ano

  • Možnost značení rozložení (volitelně): Ano

  • Automatická výměna nástrojů: 2 x VTC 5/40 (2 x 5 pozic)

  • Mazání/chlazení: Vnitřní chlazení, vzduch/olej

  • Hydraulická montáž: Ano

  • Jmenovité zatížení: Výkon: 30 kW

• Podávání a polohování: Synchronně poháněné servomotory, servoměnič

• Řezání - Plazma (Smart Focus 300)

  • Min./max. tloušťka: 3 - 80 mm

  • Max. propichovací schopnost: 40 mm

  • Řezání prakticky bez strusky: do 35 mm

  • Označování: Ano, se stejným spotřebním materiálem

  • Plyny:

    • Plazmový plyn pro řezání měkké oceli: O2 (99,9 % čistý, suchý, bez oleje)

    • Stínicí plyn pro měkkou ocel: (99,9% čistý, čistý, suchý, bez oleje).

    • Značkovací plyn: Argon; pro > 200 A dusík

  • Automatická plynová konzola: Ano

  • Automatické nastavení výšky: Ano

  • Zapalování: Automatické zapalování:

  • Rychlost řezání (měkká ocel):

    • 6 mm: cca 3 700 mm/min při 90 A

    • 12 mm: cca 3 600 mm/min @ 200 A

    • 25 mm: cca 1 600 mm/min @ 300 A

    • 40 mm: cca 720 mm/min @ 300 A

    • 50 mm: cca 400 mm/min při 300 A

    • 80 mm: cca 100 mm/min při 300 A

• Řezání - kyslíkové (kyslíkové řezací zařízení)

  • Typ trysky: Směšovací tryska

  • Automatické nastavení výšky: Ano

  • Přívod plynu: Magnetický ventil se zpětnou klapkou

  • Palivo: plyn: (volitelně: acetylen)

  • Řezný plyn: O2

  • Maximální tloušťka: 75 mm

• Obecné informace/instalace

  • Pracovní směr: Vlevo vpravo

  • Pracovní výška: 760 mm (+/- 25 mm)

  • Okolní teplota: -10 °C až +35 °C, max. 95% relativní vlhkost

  • Regulátor napětí: Není součástí dodávky

  • Proudový transformátor: Proudový měnič: není součástí dodávky

Další vybavení

• Plazmový zdroj Kjellberg Smart Focus 300 (součástí dodávky)

• Odsávací systém Donaldson DFPR06 (součástí dodávky; poslední výměna filtru v lednu 2025)
