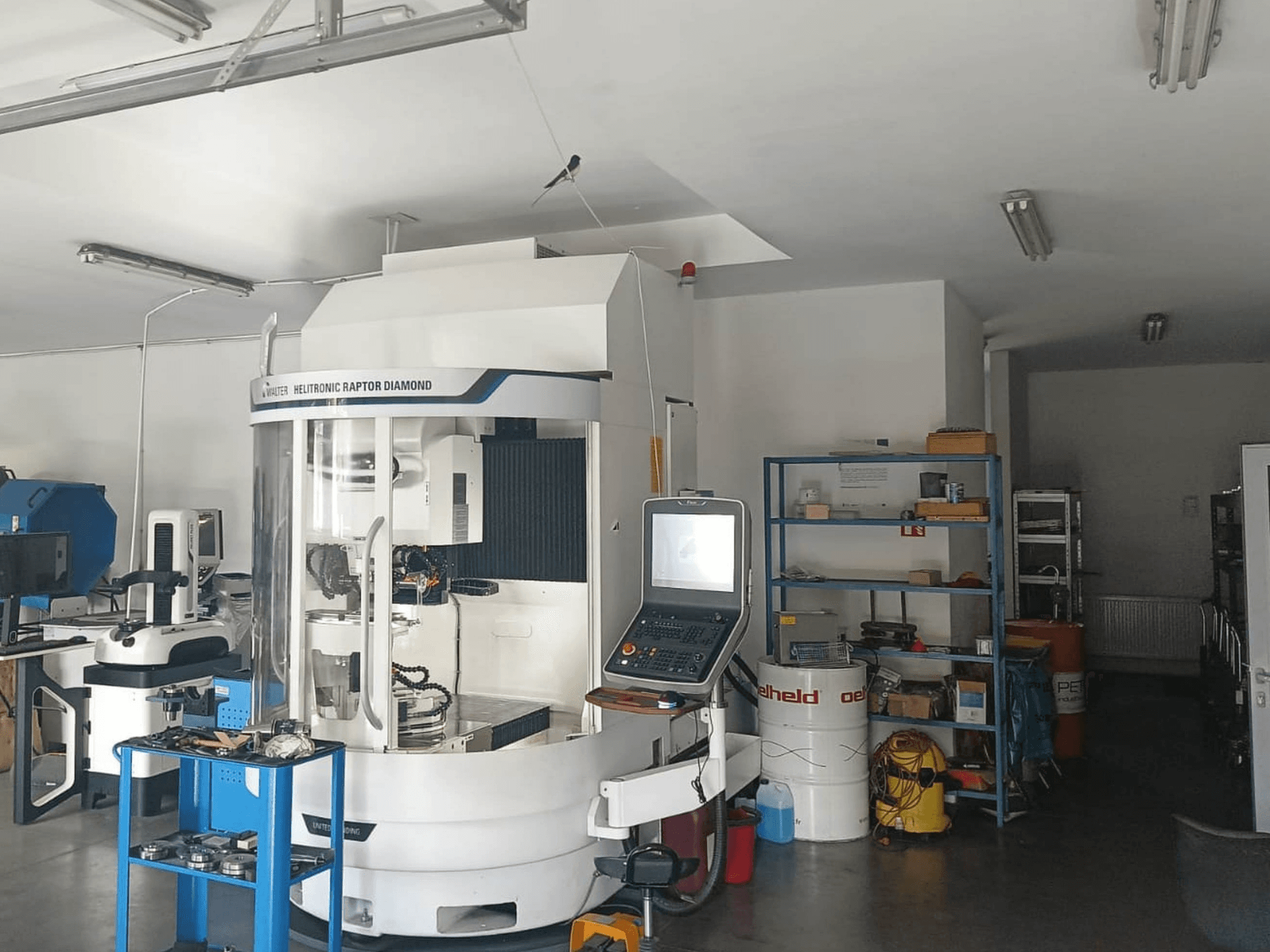

WALTER - HELITRONIC RAPTOR DIAMONDPL-GRI-WAL-2023-00001

• Provozní doba: cca 4 371 h

• Pracovní rozsah:

  • Průměr nástroje: Ø3–290 mm (volitelně až Ø400 mm, v závislosti na konfiguraci)

  • Maximální délka nástroje: 270 mm (volitelně až 350 mm, v závislosti na konfiguraci)

  • Maximální hmotnost nástroje: 50 kg

• Osy:

  • Počet CNC os: 5

  • Rychlost lineárních os: až 15 m/min

• Vřeteno:

  • Maximální průměr brusného kotouče: Ø200 mm

  • Rozhraní: HSK

  • Vřeteno s řemenovým pohonem a oboustranným výstupem

• Broušení / elektroerozivní obrábění:

  • Broušení a elektroerozivní obrábění v jednom upnutí

  • Pro nástroje z karbidu, HSS, PCD a CBN

  • Konfigurovatelné pro až 3 elektrody a 3 brusné kotouče, případně až 6 brusných kotoučů

• Řízení / konstrukce stroje:

  • Řízení CNC WALTER / UNITED GRINDING

  • Uzavřený pracovní prostor s automatickými ochrannými dveřmi

• Instalované volitelné vybavení/funkce stroje:

  • Horní stůl

  • Skleněné měřicí stupnice

  • Zesílená osa A, až 750 ot./min

  • Příprava pro automatickou kalibraci/sondu

  • Měřicí sonda brusného kotouče

  • Automatický hasicí systém s detekcí úniku

  • Připraveno pro TS-Remote

  • Podpora klávesnice

  • Senzor úniku oleje

  • Připojení pro externí filtrační systém

Doplňkové vybavení

• Automatický systém nakládání/manipulace s nástroji s dříkem (automatický nakladač/manipulátor nástrojů)

• Systém chlazení procesu

• Systém filtrace a cirkulace chladicí kapaliny/dielektrika

• Systém chladicí kapaliny/dielektrika

• Držáky nástrojů

• Příruby/adaptéry

• Příslušenství pro brusné kotouče a elektrody

• Automatizace/manipulace:

  • Zavaděč TOP

  • 12 palet

• Filtrace/chlazení/odsávání:

  • Systém odsávání olejové mlhy

  • Tlumič odsávání

  • Chladicí jednotka oleje

  • Filtrační systém s nádrží a čerpadlem

• Upínání obrobků/nástroje:

  • Upínací kleštiny 6–16 mm

  • Upínací kleštiny 16–32 mm

  • Upínací kleštiny 351 ES: 6, 8, 10, 12, 16 mm

  • 4 sady kleštin 351 ES

  • Upínací kleštiny: 6, 8, 10, 12, 14, 16, 18, 20, 25 mm

  • Automatický držák 6–16 mm

  • Automatický upínací držák E386, 16–27 mm

  • Ruční hydraulický držák, průměr 32 mm

  • Nástrčkový nástavec ISO 50

  • Upínací trn ISO 50

  • 2 x 50 mm držáky elektrod HSK

  • 4 x 45 mm držáky brusných kotoučů HSK

  • Držák brusného kotouče pro orovávání

  • Sada brusných kotoučů s měřicím adaptérem

  • Kalibrační kotouč HSK

  • Kalibrační váleček

• Měření:

  • Měřicí přístroj Heliset Plus

• Software/doplňky/balíčky:

  • Tool Studio pro PC

  • Nástroje Tool Studio Step

  • Možnost ostření v systému P pod úhlem 45 stupňů

  • Sada nástrojů na vrtání do dřeva P36

  • Sada vrtáků

  • Sada Hoger P58

• Spotřební materiál:

  • 4 x 208 l dielektrické kapaliny
