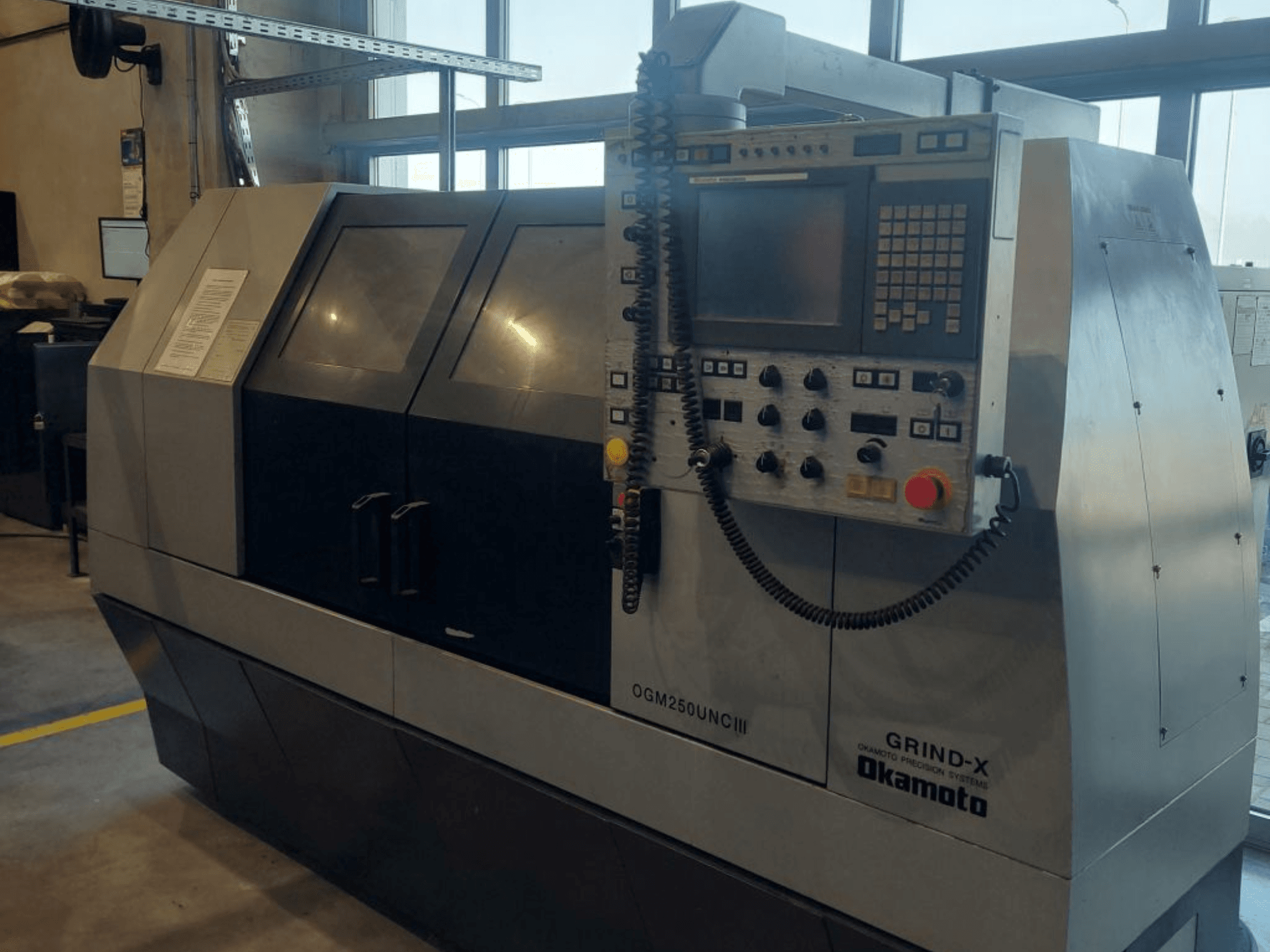

OKAMOTO - OGM 250 UNC III HR-GRI-OKA-2015-00001

Výkyv nad stolem: 220 mm

Vzdálenost mezi hroty: 500 mm

Maximální průměr obrobku: 200 mm

Maximální hmotnost obrobku mezi hroty: 50 kg

Maximální hmotnost obrobku ve sklíčidle: 20 kg

Rozměry brusného kotouče: Ø305 × 25 × Ø127 mm

Otáčky brusného kotouče: 1 880–2 210 ot./min

Maximální obvodová rychlost: 30 m/s

Rychlý posuv po ose X: 4 000 mm/min

Úhel natočení brusné hlavy: ±30°

Rychloposuv po ose Z: 8 000 mm/min

Minimální krok zadávání: 0,0001 mm

Vřeteno obráběcí hlavy: Kombinované pevné a poháněné vřeteno

Středový kužel brousicí hlavy: MT č. 3

Průměr průchozího otvoru pracovní hlavy: Ø18 mm

Otáčky pracovní hlavy: 10–500 ot./min

Úhel natočení pracovní hlavy: +30° až -90°

Zdvih vřetena koníku: 20 mm

Kuželové upnutí koníku: MT č. 3

Objem nádrže na chladicí kapalinu: 120 litrů

Objem nádrže na mazivo: 3 litry

Rozměry stroje: 2 851 × 1 735 × 1 710 mm

Napájení: 200 V, 50 Hz, 3fázové, 3vodičové

Celkový připojený výkon: 15 kVA / 10,5 kW

Maximální proud při plném zatížení: 50 A

Největší motor: 5,5 kW / 22 A

Řídicí obvod: 100 V střídavého proudu / 24 V stejnosměrného proudu

Stav: Provozuschopný
