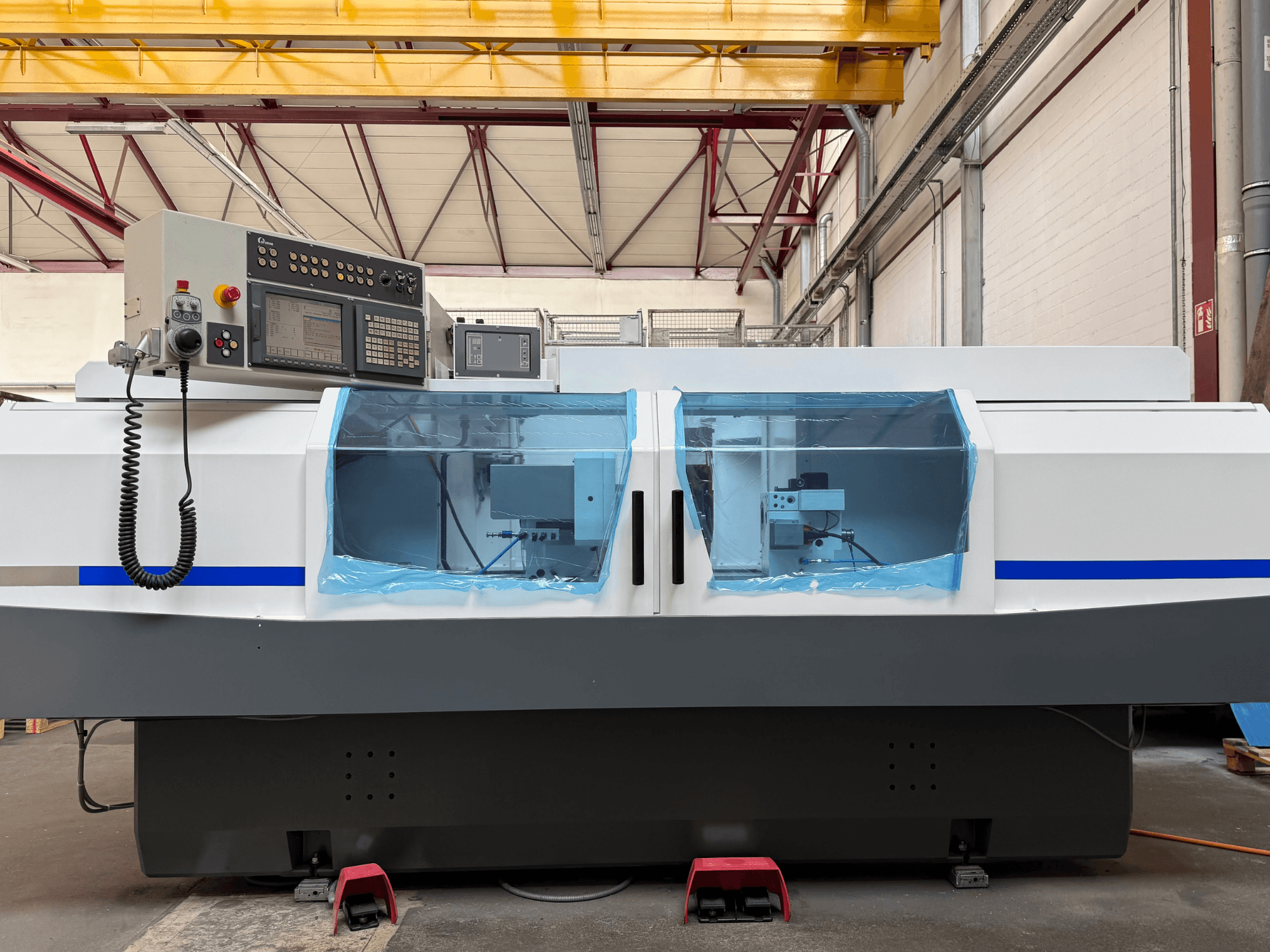

STUDER - S33 CNCCH-GRI-STU-2005-00001

- v roce 2026 prošel kompletní generální opravou

- Provozní doba: 0 hodin po generální opravě

- Výška středu: 175 mm

- Rozteč: 1000 mm

- Základna stroje: minerální litina Granitan S103

- Zdvihy: 285 mm (osa X) × 1150 mm (osa Z)

- Pohon osy X: servomotor na střídavý proud a kuličkový šroub, úhel 0°, posuv 0,001–5,000 mm/min

- Pohon osy Z: střídavý servomotor a kuličkový šroub, posuv 0,001–10,000 mm/min

- Měřicí systém: Inkrementální měřítko pro osy X a Z, rozlišení 0,0001 mm

- Brousicí vřeteník: univerzální pro vnější a vnitřní broušení, Hirthovo ozubení 1° (od -15° do +195°)

- Motorové vřeteno (poz. 2): 7,5 kW, 1 400 až 3 200 ot./min, programovatelná řezná rychlost max. 50 m/s

- Ochranný kryt pro vnější broušení: velikost kotouče D 500 × 63 mm F1 (80 mm F5) s automatickou ochranou proti dotyku

- Vřeteno pro vnitřní broušení (poz. 3): vřeteno pro vnitřní broušení Studer s řemenovým pohonem (180°) s frekvenčním měničem

- Základní sklopná hlava: univerzální, uložená na válečkových ložiscích, kužel MK5, vnější válcový čelní konec Ø 70 mm, otvor vřetena Ø 28 mm, ruční aretace vřetena

- Pohon upínací hlavy: 1,8 kW střídavý servomotor, rozsah otáček 1–1 500 ot./min, kroková rychlost 1–50 ot./min

- Hmotnost obrobku: max. 80 kg mezi hroty

- Koník: kužel MK4, zdvih 35 mm, průměr vřetena 50 mm, hydraulické zasouvání vřetena s monitorováním, ruční jemné seřízení +/- 0,04 mm

- Pneumatické zvedáky: Pneumatické odlehčení pro snadné posouvání pracovní hlavy a koníku

- Řídicí systém: Fanuc 21i-TB s 10,4" barevným dotykovým displejem, integrovaným PLC, 32 KB uživatelské paměti, 400 míst pro uložení programů

- Napájení: 400 V ± 10 %, 50 Hz ± 1 Hz, řídicí napětí 24 V DC

Volitelné vybavení:

- Dittel Sensitron 6 – detekce kontaktu s magnetickým snímačem (1 ks)

- Aktivní sonda Movomatic C25 LP

- 3 ks vyrovnávacích prvků

- Klimatizační jednotka pro elektrickou skříň

- Ruční ovládací jednotka Euchner

- Otočný upínací přípravek pro vnitřní broušení

- Parkovací poloha pro koník

- 3 ks vřeten pro vnitřní broušení Studer s řemenovým pohonem (24 000 ot./min / 40 000 ot./min / 60 000 ot./min)

- Nožní pedál pro ruční ovládání osy C při otevřených dveřích

- Nožní pedál pro ovládání upínacího zařízení (koník)

- Elektrické rozhraní pro rotační obrážku (vřeteno volitelné)

- Řízení Movomatic s měřením během obrábění ES 124 (měřicí hlava volitelná)

- 8 ks použitých přírub brusných kotoučů pro vnější broušení

- Různá nová upínací centra MK4

- Různé obrušovací nástroje

Další možnosti:

- Možnost broušení závitů a tvarového broušení (software je nutné objednat přímo u společnosti Fritz Studer AG)
