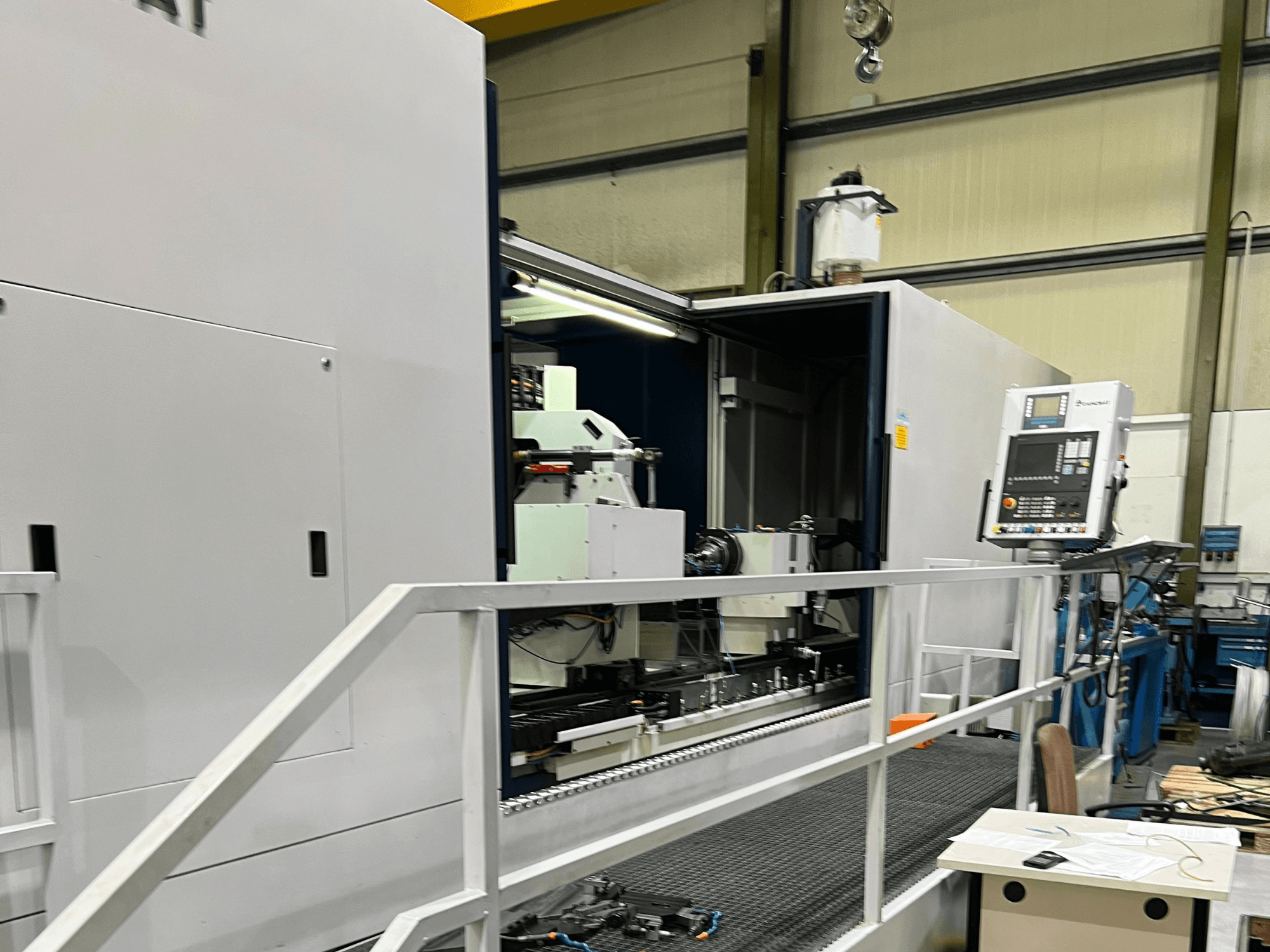

DANOBAT - HG 91-3000-B8MX-GRI-DAN-2007-00001

• Středová výška nad podlahou: 1 604 mm

• Středová výška: 525 mm

• Maximální délka broušení: 3 000 mm

• Maximální průměr broušení: 850 mm

• Max. hmotnost obrobku (mezi středy): 5 000 kg

• Celková hmotnost stroje: 29 000 kg

Osa X (příčný vozík)

• Efektivní zdvih: 650 mm

• Maximální programovatelná rychlost: 6 000 mm/min

• Minimální programovatelná rychlost: 0,01 mm/min

• Min. programovatelný přírůstek (v průměru): 1 mm/min: 0,001 mm

• Krouticí moment motoru: 22 N-m

Osa Z (podélný vozík)

• Maximální programovatelná rychlost: 6 000 mm/min

• Min. programovatelná rychlost: 0,01 mm/min

• Min. programovatelný přírůstek: 0,5 mm/min: 0,001 mm

• Krouticí moment motoru: 42 N-m

Hlava kola B8

• Úhel natočení: -30° až +180°

• Rozměry kola: Ø760 x 80(100) x Ø304,8 mm

• Řezná rychlost: 45 m/s

• Výkon: 22 kW

Pracovní hlava

• Rozsah otáček vřetena: 1: 10-120 otáček za minutu

• Středový kužel: Morse 6

• Krouticí moment motoru: 42 N-m

Hydraulický koník

• Maximální korekce kuželovitosti: ±0,20 mm

• Maximální středový posuv: 100 mm

• Středový kužel: ASA 4

Upínač

• Umístění: Umístění: na obrobkové hlavě a koníku
