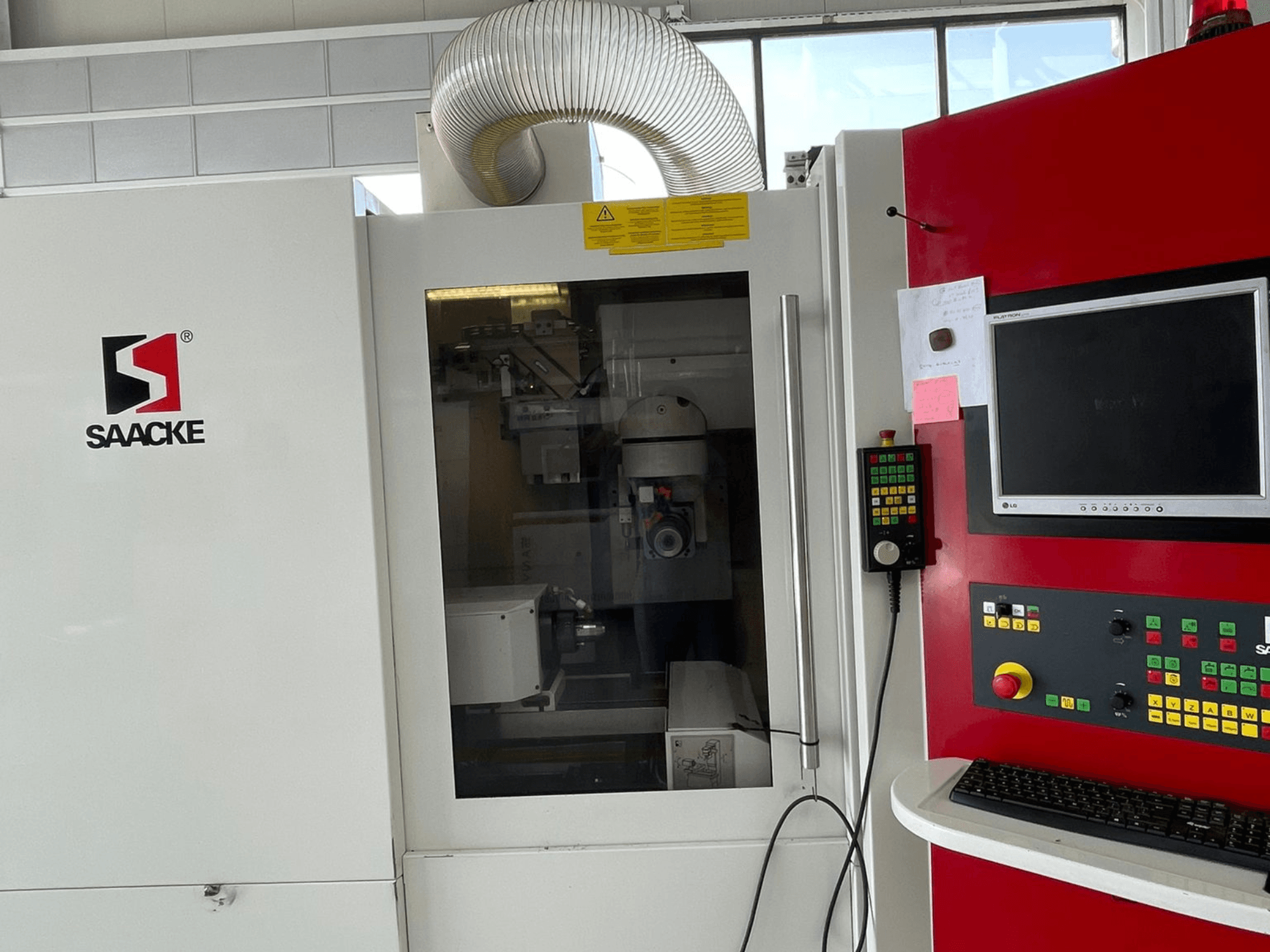

SAACKE - UWIFCH-GRI-SAA-2008-00001

• Nosič obrobku v ose A: Přesnost indexování ±15"; možnosti indexování 1-999; kumulativní chyba rozteče při 100 mm: 8 µm; rychlost max. 600 ot/min

• Držák nástroje: ISO 50

• Vůle upínacího pouzdra vřetena: max. 28 mm (s automatickým upínáním: Ø20 mm)

• Jmenovitý výkon pohonu: 2,5 l:

  • Brusné vřeteno S1-100%: 7,5 kW; špičkový výkon: 16 kW

  • Podélný posuv v ose X: 2 kW

  • Nosič obrobku v ose A: 2 kW

  • Příčný posuv v ose Z: 2 kW

  • Výška posuvu brusné hlavy v ose Y: 2 kW

  • Otáčení brusné hlavy v ose B (otočný stůl): 2 kW

• Systémy měření polohy:

  • Osa A: 1: Přímý měřicí systém

  • Osy B, X, Y, Z: měřicí systém pro měření polohy: Nepřímý měřicí systém

  • Rozlišení X/Y/Z: 0,0001 mm (0,1 µm)

  • Rozlišení A/B: 0,0001°

• Elektrické připojení: 20 kW / 50 A; provozní napětí 400 V, 50 Hz; řídicí napětí 24 V; napětí osvětlení 230 V; záložní pojistka: oddělené napájení ze sítě.

• Stlačený vzduch: 15-17 Nm³/h; tlak min/max 6/8 bar (600/800 kPa); kvalita ≥ třída 4 (ISO 8573-1).

• Řízení a software: NUM Axium Power 1050 s PC, paměť programu 512 k; software NUMROTOplus (nutný hardwarový klíč); kalibrace nulových bodů podle přiloženého návodu k měření (bez vyznačených referenčních bodů)

Další vybavení

• Možnosti výměny obrobků (automatizace):

  • Varianta 1: provedení Pick-up

    • Max. obrobek: Ø20 mm × 120 mm; 1 kg

    • Kapacita na jednu paletu:

      • Ø3,0-5,0 mm stopka: 40 ks

      • Ø5,1-8,0 mm: 32 ks

      • Ø8,1-11,0 mm: 28 ks

      • Ø11,1-14,0 mm: 24 ks

      • Ø14,1-20,0 mm: 20 ks

  • Možnost 2: Zásobník řetězového nakladače (s uchopovací jednotkou)

    • Kapacita: 64 obrobků

    • Max. počet obrobků: Ø32 mm × 200 mm; 2,5 kg

    • Features: Chaotické vkládání různých obrobků; možnost automatické výměny kleštin

    • Upínací pouzdra: Ø6, 8, 10, 12, 14, 16, 20

• Volitelný externí řetězový nakladač: zvyšuje hmotnost stroje na cca 3 800 kg a prostor na 3 000 mm × 1 875 mm.

• Filtrační systém chladicí kapaliny (TRANSOR): Vzduch pro zpětné proplachování cca 700 Nl/min po dobu 5 min každých 6-9 hodin.
