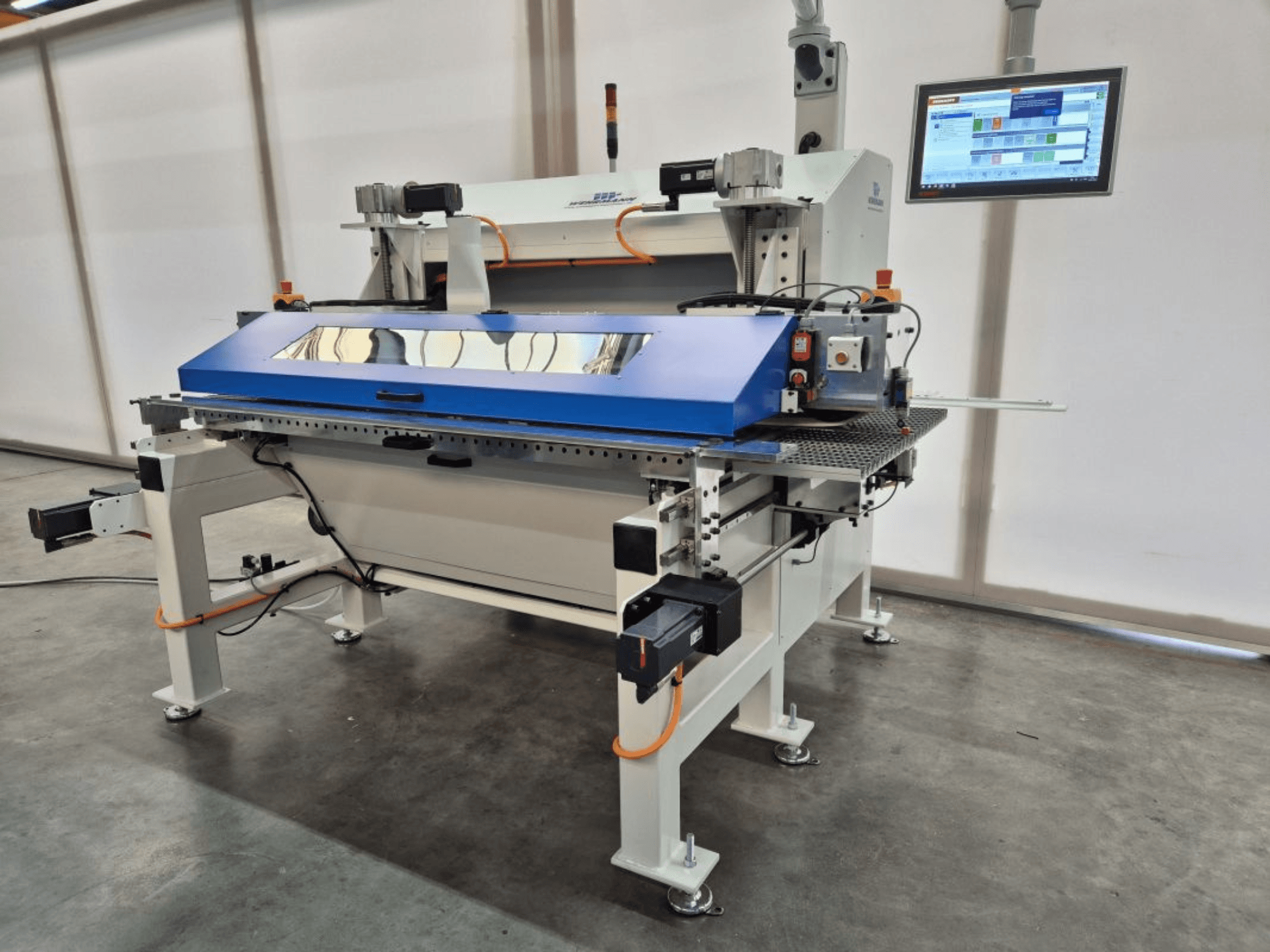

WEHRMANN - WT-50/900DE-SAW-WEH-2025-00001

• Stav: Nové

• Použití: Vhodný pro použití v domácnosti: Klasické řezání obdélníkových obrobků ze dřeva/materiálů na bázi dřeva s laminátem (CLP, HLP), papírem, fólií nebo dýhou.

• Kapacita obrobku/desky:

  • Délka: od 140 mm

  • Šířka (hotový rozměr): min. 50+50 mm; max. 450+450 mm (možnost asymetrického řezání)

  • Tloušťka: 8-40 mm

  • Maximální hmotnost obrobku: cca 30 kg

  • Tvar: obdélníkový

• Pracovní výška: 900 mm

• Strana stroje: Strana stroje: pravá (strana zastavení vpravo ve směru jízdy)

• Posuv/seřízení: Délka posuvu: 1,5 m:

  • Rychlost posuvu: 5-40 m/min, servořízení

  • Elektronické nastavení výšky: 5-45 mm prostřednictvím servoosy Beckhoff.

  • Pravostranné teflonové dorazové pravítko, ovládané servopohonem

  • Levé posuvné pravítko s pneumaticky odpruženou jednotkou, servořízené

• Konstrukce/přeprava:

  • Robustní svařovaný ocelový rám

  • Přeprava pomocí pásu s výškově nastavitelným horním přítlakem

  • Pás s nenáročnou údržbou a šetrným transportním nátěrem

  • Horní přítlak klínového řemene o průměru 32 mm s odpruženými válečky pro spolehlivé vedení.

• Agregáty: Pásy na výrobu kameniva:

  • Agregát 1: Frekvenčně řízená dělící pila

    • Motor Perske 4,4 kW, 50 Hz, 400 V, 4500 ot/min.

    • Držák nástroje D=35, klíč

    • Vnější + vnitřní závit R/L, servořízený, tandemový, neotočný

    • Nastavení výšky pomocí servoosy Beckhoff

    • Boční nastavení s mechanickým digitálním displejem

    • Maximální Ø pilového kotouče 350 mm

    • Odsávací kryty s optimalizovaným průtokem

    • Bez nářadí

  • Agregát 2: Frekvenčně řízená hlavní pila

    • Motor Perske 6 kW, 50 Hz, 400 V, 5000 ot/min, protiběžná rotace

    • Držák nástrojů D=35, drážkovaný hřídel, vnější + vnitřní závit R/L

    • Max. pilový kotouč Ø 400 mm

    • Ručně nastavitelný dělený klín

    • Nastavení výšky pomocí osy Beckhoff servo

    • Boční nastavení s mechanickým digitálním displejem

    • Odsávací kryty s optimalizovaným průtokem

    • Bez nářadí

• Řízení a HMI (Beckhoff):

  • Řízení na bázi PC s integrovaným PLC a elektronickým řízením linky (TwinCAT 3)

  • 15,6" multidotykový panel s integrovanou klávesnicí/klávesnicí/myší.

  • Jednoduchá tvorba programů orientovaná na komponenty; volně definovatelné názvy programů; prakticky neomezená paměť programů.

  • Ovládání pomocí klávesnice/myši/dotyku; systém zpráv pro operátora/chybová hlášení

  • MDE Basic: čas výroby, čas nastavení, prostoje, čas poruchy, počítadlo jednotek, nastavitelná doba záznamu

  • Rychlá sběrnice EtherCAT; Ethernet RJ45; port USB

  • Nepřerušitelný zdroj napájení (UPS) pro panelový počítač

  • Programování PLC podle IEC 61131-3

  • Zámek posuvu pro sousední stroje/přepravní systémy

• Součástí základního stroje:

  • Tlumič hluku/ochranný kryt s bezpečnostním zámkem.

  • Připojovací kusy pro externí odsávání (min. rychlost vzduchu 28 m/s, podtlak 2480 Pa)

  • Přípojka stlačeného vzduchu s údržbovou jednotkou

  • Integrovaná řídicí skříň s chladicí jednotkou (okolní teplota 10-45 °C)

  • Bezpečnostní a ochranná opatření podle CE; označení CE

• Vybavení a specifikace:

  • Provozní tlak: 6 bar

  • Napájení: 3/N/PE, 400/230 V, 50 Hz, ±5 % (ochranný obvod ECD není použitelný)

• Jazyková výbava:

  • Označení stroje: Jazyk: Jazyk: Jazyk: Jazyk stroje: Jazyk: Jazyk: Jazyk: Jazyk: Jazyk: jazyk: jazyk: jazyk: jazyk: jazyk: jazyk: jazyk: jazyk: jazyk: jazyk: jazyk: jazyk: jazyk Jazyk: němčina

  • Návod k obsluze: německy: Obsluha: německy

  • Seznamy náhradních dílů: německy: německy

• Německy: Barva: německá:

  • Základna/obložení: barva: šedobílá RAL 9002

  • Kamenivo: barva: prachově šedá RAL 7037

  • Ochranné kryty: Modrá RAL 5017

  • Ovládací panel: Světle šedá RAL 7035

• Dodací lhůta: Dodání: cca 4 měsíce od objednání

Doplňkové vybavení

• Externí systém odsávání prachu (není součástí dodávky; stroj se dodává s připojovacími kusy; vyžaduje rychlost vzduchu 28 m/s a podtlak 2480 Pa).

• Volitelné příslušenství: Příprava pro snímač čárových kódů nebo RFID s definovaným adresářem souborů.

• Volitelná rozhraní Průmysl 4.0: MQTT, UMATI, OPC UA, RFID
