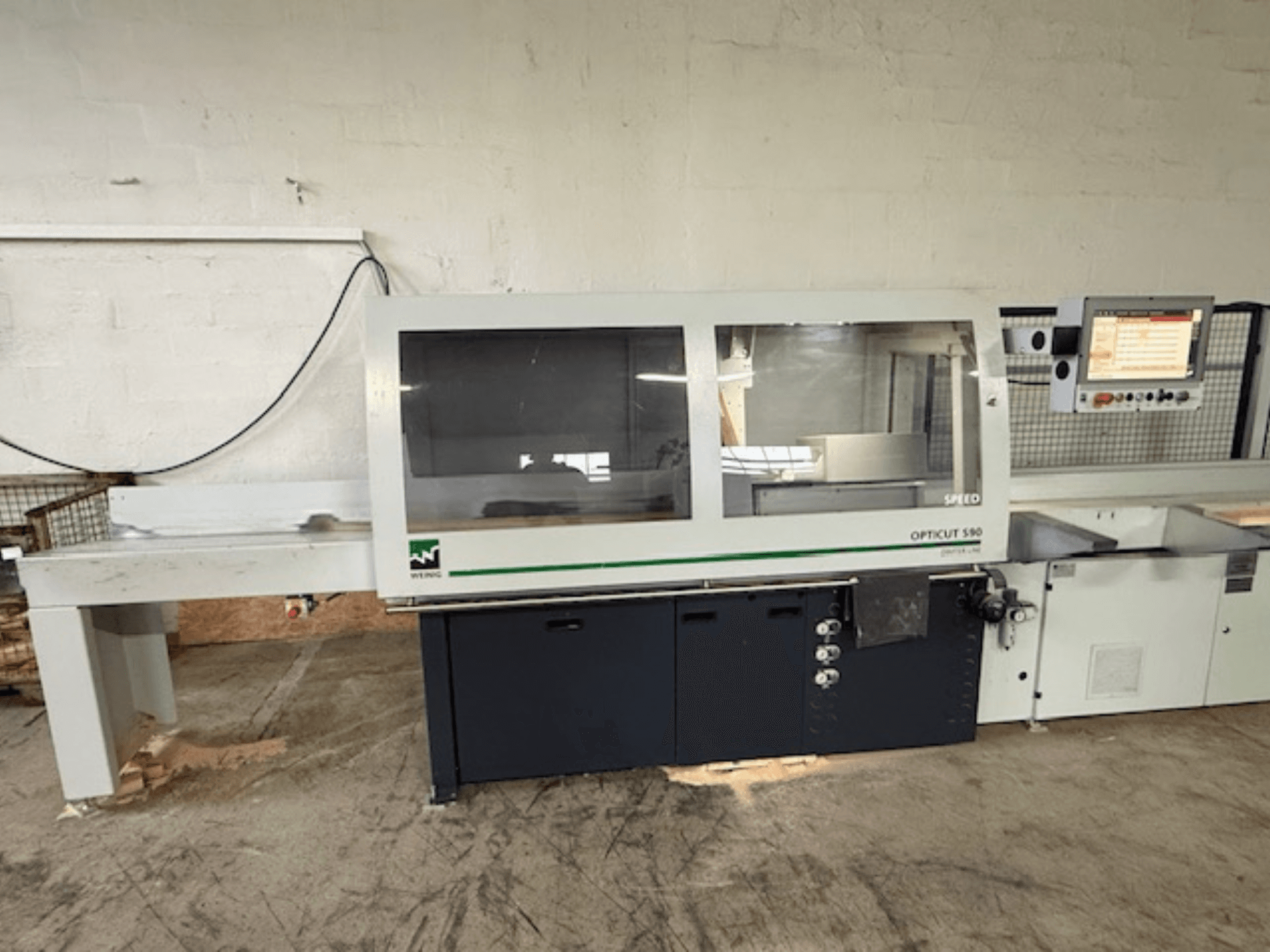

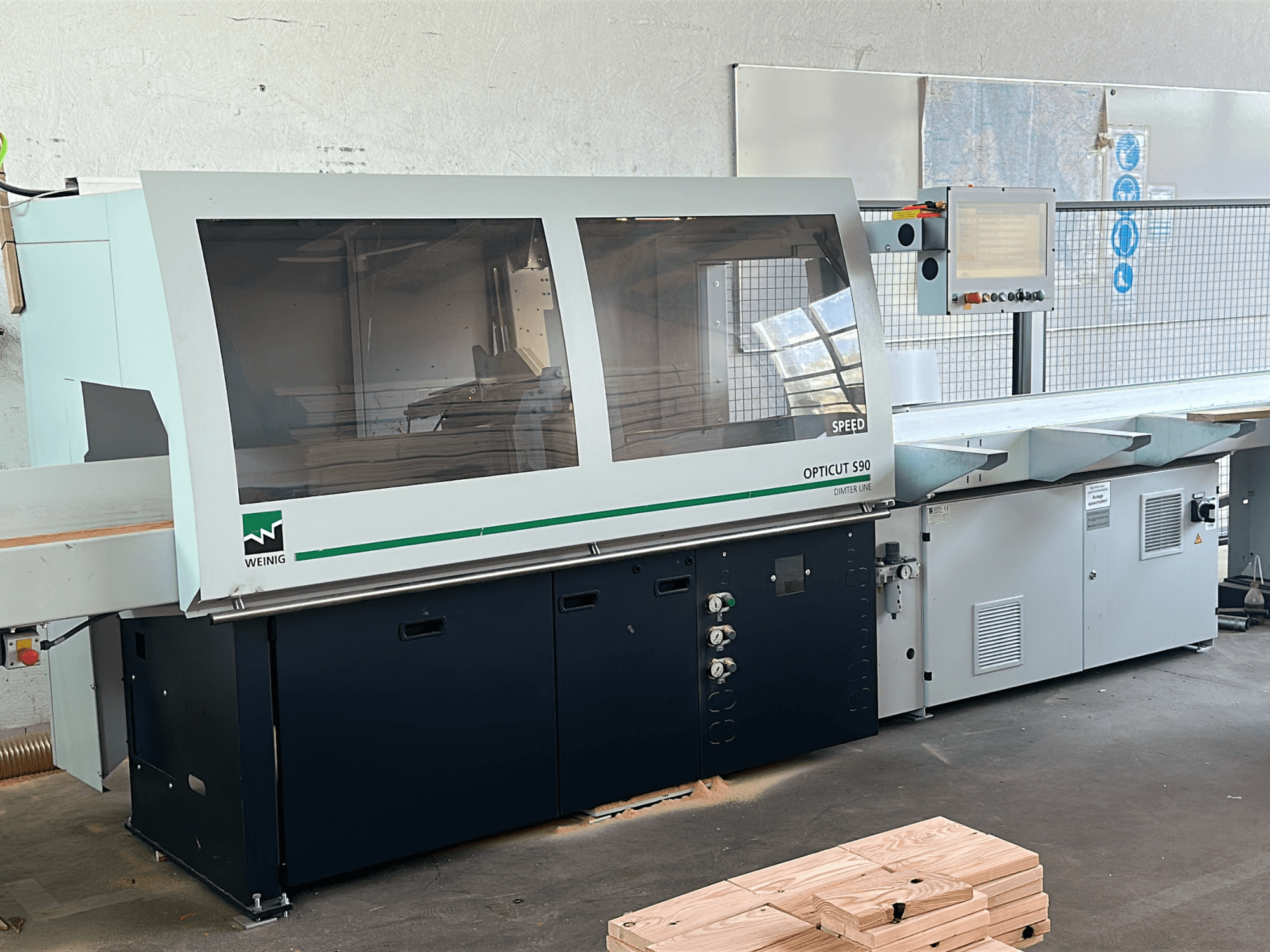

WEINIG / DIMTER - Opticut S90DE-SAW-WEI-2018-00001

Pilový kotouč

• Průměr: 500 mm

• Vrtání: 30 mm

• Nastavitelné otáčky pilového kotouče: 40-100 % pomocí frekvenčního měniče

Kapacita obrobku

• Vstupní délka (min/max): 400-6 300 mm

• Šířka (min./max.): 300 mm: 20-300 mm

• Tloušťka (min/max): 10-120 mm

• Maximální výška řezu: 120 mm

• Minimální průřez: 20 x 10 mm

• Maximální průřez 1: 215 x 120 mm

• Maximální průřez 2: 300 x 40 mm

• Přípustné zakřivení dřeva: max. 2 mm/m nebo 8 mm po celé délce

• Sklon stolu: 10°

Pohyb a přesnost

• Rychlost polohování (zpětný chod): max. cca 180 m/min

• Rychlost polohování (dopředný zdvih): max. cca 60 m/min.

• Přesnost polohování: +/- 0,1 mm

Motory a výkon

• Výkon tlačného motoru: 5,1 kW

• Výkon motoru pily: 7,5 kW

• Celková elektrická zátěž: přibližně 15 kW

Ovládání a rozhraní

• Řídicí jednotka: OptiCom Pro s 18,5" dotykovou obrazovkou.

• Rozlišení obrazovky: 1366 x 768 pixelů

• Třída ochrany (přední strana): OCHRANA (IP65)

• Rozhraní: Port USB a síťové připojení Ethernet

• Datový formát: USB 2.0: CSV (ASCII) pro import/export

Nástroje a prostředí

• Napětí: 400 V / 50 Hz

• Provozní tlak: 6-8 barů (min.)

• Spotřeba vzduchu: cca 250 NL/min

• Odsávací přípojka: průměr 125 mm

• Požadovaný výkon odsávání: rychlost cca 30 m/s; objem cca 1 300 m³/h.

• Hlučnost (volnoběh): ≤ 85 dBA
