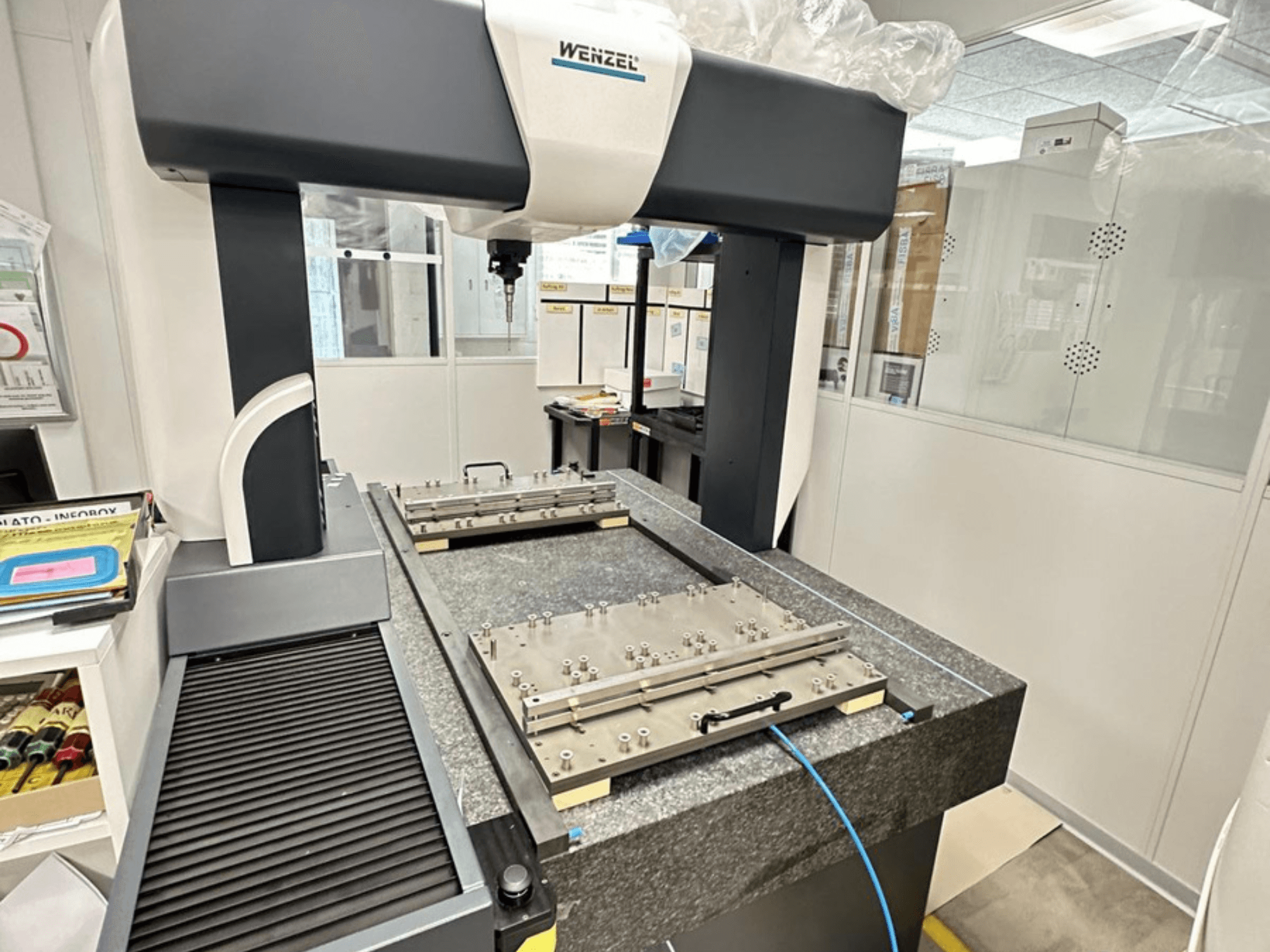

Wenzel - LH 65AT-MEA-WEN-2018-00001

Technické údaje

• Rozsah měření (X × Y × Z): 650 × 750 × 500 mm

• Norma přesnosti: DIN EN ISO 10360

• Třída přesnosti: Premium

• Teplotní rozsah: 18 °C – 22 °C

• Maximální teplotní gradient: 1 K/h

• Maximální teplotní gradient: 1 K/m

• Maximální teplotní gradient: 2 K/den

• Hlava sondy: Renishaw PH6M

• Sonda: Renishaw TP200

• Modul sondy: Standard Force (SF)

• Rozhraní sondy: PI200-3

• Průměr kuličky sondy: Ø 4 mm

• Prodloužení sondy: 50 mm

• Prodloužení sondy: 100 mm

• Adaptér: PAA1

• PFTU, MPE: 1,6 µm

• E0, MPE: 1,6 + L/350 µm (L v mm)

• E150, MPE: 1,6 + L/350 µm (L v mm)

• R0, MPL: 1,6 µm

• Standardní modul

• Hrot: 4 × <30 mm

• Základní deska: přírodní tvrdý kámen (žula)

• Inkrementální měřicí systém

• Online teplotní kompenzace

• Aktivní tlumení vibrací

• Řídicí jednotka: Vyhodnocovací systém WENZEL CNC

• Ruční ovladač: HT400

• Vyhodnocovací stanice

• PC systém WENZEL

• Německá klávesnice

• 24" TFT monitor Fujitsu E24T-7 Pro

• Inkoustová tiskárna HP DeskJet A4

• Dokumentace k zařízení WENZEL (USB)

• USB klíč Metrokey (dongle)

• WM | QUARTIS GEO

• WM | QUARTIS STEP

• Ethernetové rozhraní

• Rozhraní RS232

• Vstup pro čtecí hlavu (5 V TTL)

• Vstup pro sondu (5 V TTL)

• Připojení motoru

• Rozhraní nouzového zastavení

Doplňkové vybavení

• Vícevodičová sondová hlava Renishaw PH6M s automatickým připojením

• Snímač Renishaw TP200 s modulem SF

• Rozhraní PI200-3

• Sondový hrot Ø 4 mm

• Prodloužení hrotu 50 mm

• Prodloužení hrotu 100 mm

• Adaptér PAA1

• Propojovací kabel

• Montážní držák 1/3 HU

• Dřevěné úložné pouzdro

• 18dílná sada hrotů

• Otočný kloub M2

• Držák hrotů M2

• Šestihranné klíče

• Klíče na kolíky

• Keramická referenční koule typu B, Ø 25 mm

• Držák koule

• Kalibrační certifikát pro referenční kouli

• Prodloužení 70 mm

• Mikrofiltr pro filtraci oleje, vody a částic
