- ➤ Použité Wenzel LH 87 - 2014 - CMM Na prodej | gindumac.com

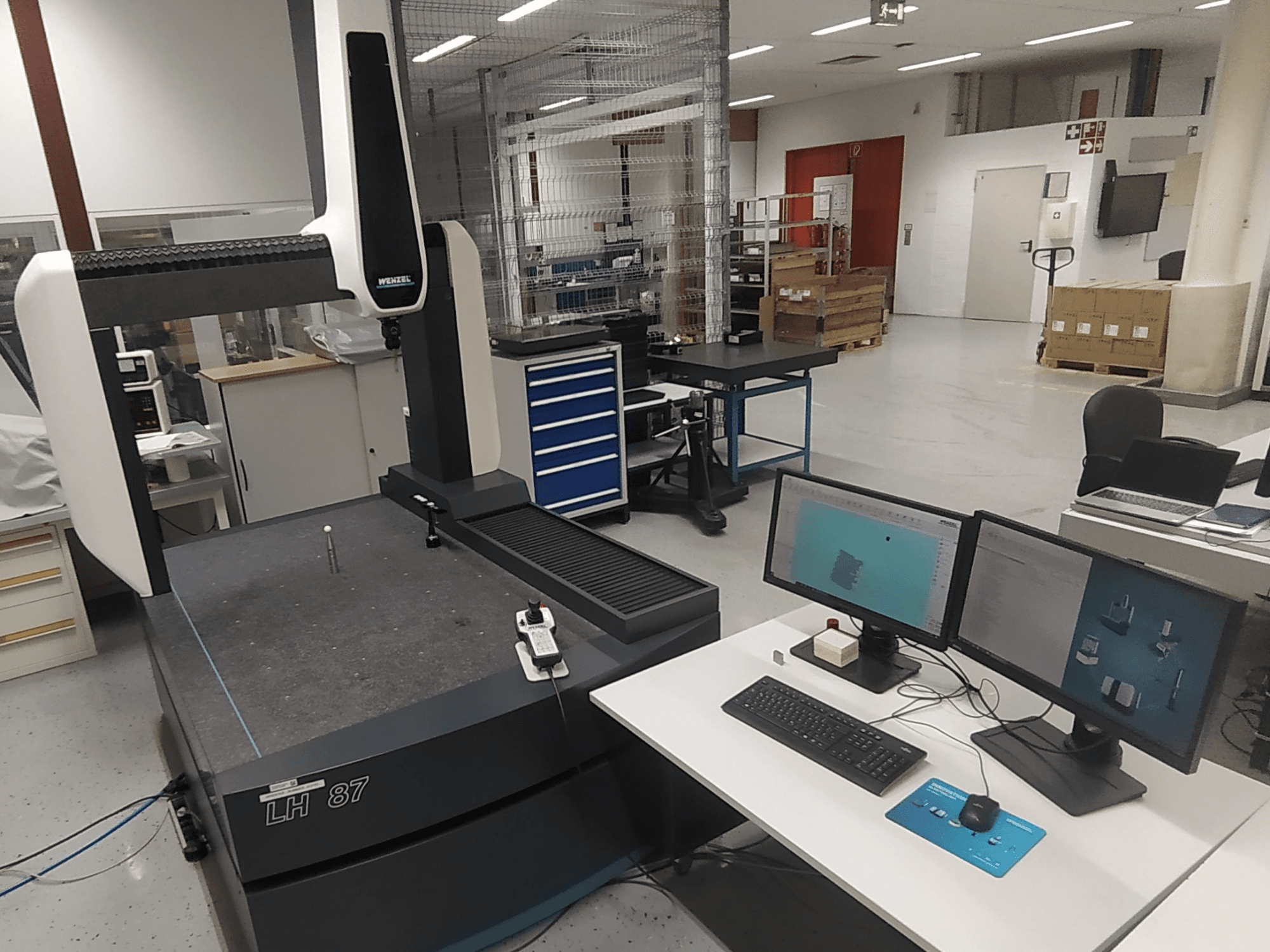

Tento tříosý souřadnicový stroj Wenzel LH 87 byl vyroben v roce 2014. Má měřicí rozsah 800 mm v ose X, 1000 mm v ose Y a 700 mm v ose Z a maximální hmotnost součástek 800 kg. Stroj je vybaven systémem vzduchových ložisek ve všech osách a motorizovanou indexovací hlavou Renishaw PH10M Plus. Pokud chcete získat vysoce kvalitní měřicí schopnosti, zvažte souřadnicový stroj Wenzel LH 87, který máme na prodej. Kontaktujte nás pro další podrobnosti.
Přehled
- Výrobce: Wenzel
- rok: 2014
- MODEL: LH 87
- typ aplikace: Měření
- Země umístění: Německo
- Typ stroje: Souřadnicový Měřicí Stroj (CMM)
Technické informace - Wenzel LH 87
Pohyb
- Počet os: 3
- Pojezd osy X: 800 mm
- Pojezd osy Y: 1000 mm
- Pojezd osy Z: 700 mm
Dodatečné informace
- Objemová chyba měření délky (E0, MPE): 2,2 µm + (L / 300,0 mm) µm
- Chyba měření délky podél optické osy (E150, MPE): 2,2 µm + (L / 300,0 mm) µm
- Max. Hmotnost součásti / obrobku: 800 kg
- Ložiska osy: Vzduchová ložiska: integrovaná ve všech osách.
- Řídicí jednotka CNC: WPC 3osá konfigurace pro konturování
- Hardware řídicí jednotky: WPC2040 Basic v kombinaci se stojanovou řídicí jednotkou Renishaw PHC10-3 PLUS.
- Ovládací panel stroje: Wenzel HT400 drátový ruční ovládací panel s joystickem
- Probe Head System: Renishaw PH10M Plus motorizovaná indexovací hlava sondy
- Systém sond: Renishaw TP200 vysoce přesná tenzometrická sonda s dotykovou spouští
- Systém výměnných stojanů: Renishaw SCR200: 6portový autonomní výměnný můstek pro stylusy (5 portů aktivně vybavených ve vizuální konfiguraci)
- Aktivní konfigurace stylusů (na stojanu):
* Port 1: Taster 1001 (Ø 1,00 mm)
* Port 2: Taster 2001 (Ø 2,0 mm válcový)
* Port 3: Taster 3001 (Ø 2,00 mm Rubínová koule)
* Port 4: Taster 4001
* Port 5: nakonfigurovaný port 5 (vizuální potvrzení: úhlové/hvězdicové nastavení)
- Hardware vyhodnocovacího počítače: Fujitsu Esprimo Desktop PC Tower umístěný ve vyhrazeném prostoru pro řadič ve spodní části stolu.
- Monitory vizuální pracovní stanice: 2 x 24" ploché TFT displeje BenQ
- Vstupní periferní zařízení: Podložka pod myš a klávesnice značky Wenzel pro pracovní postupy.
- Základní operační systém: Windows 10 Pro (verze 10.0, sestavení 19045, 64bitová verze)
- Sady metrologického softwaru:
* Wenzel WM | Quartis Standard (zpětně kompatibilní ekosystém Build R2025-1 / R2025-2)
* Softwarový modul CM Wenzel pro geometrii CNC řízení.
* Softwarový modul CM Wenzel CNC pro volné tvary povrchů
- Licencování a zabezpečení softwaru: (ID: 45984, Stav: Platný, Místní pracovní stanice), Verze ovladače 7.6.0
- Nativní rozhraní jádra dat CAD: (Q-DAS), IMPEX-ELEM, KŘIVKA, SURF, IPH, PRC.
- Volitelná rozšiřující rozhraní: CATIA, Pro-E, SolidWorks
- Kalibrační příslušenství v ceně: Referenční kalibrační koule z vysoce čisté keramiky, kompletní se základním rozšiřujícím sloupcovým blokem.
*Mezi uvedenými údaji a skutečnými hodnotami mohou být rozdíly, to by měl potvrdit obchodní zástupce.
