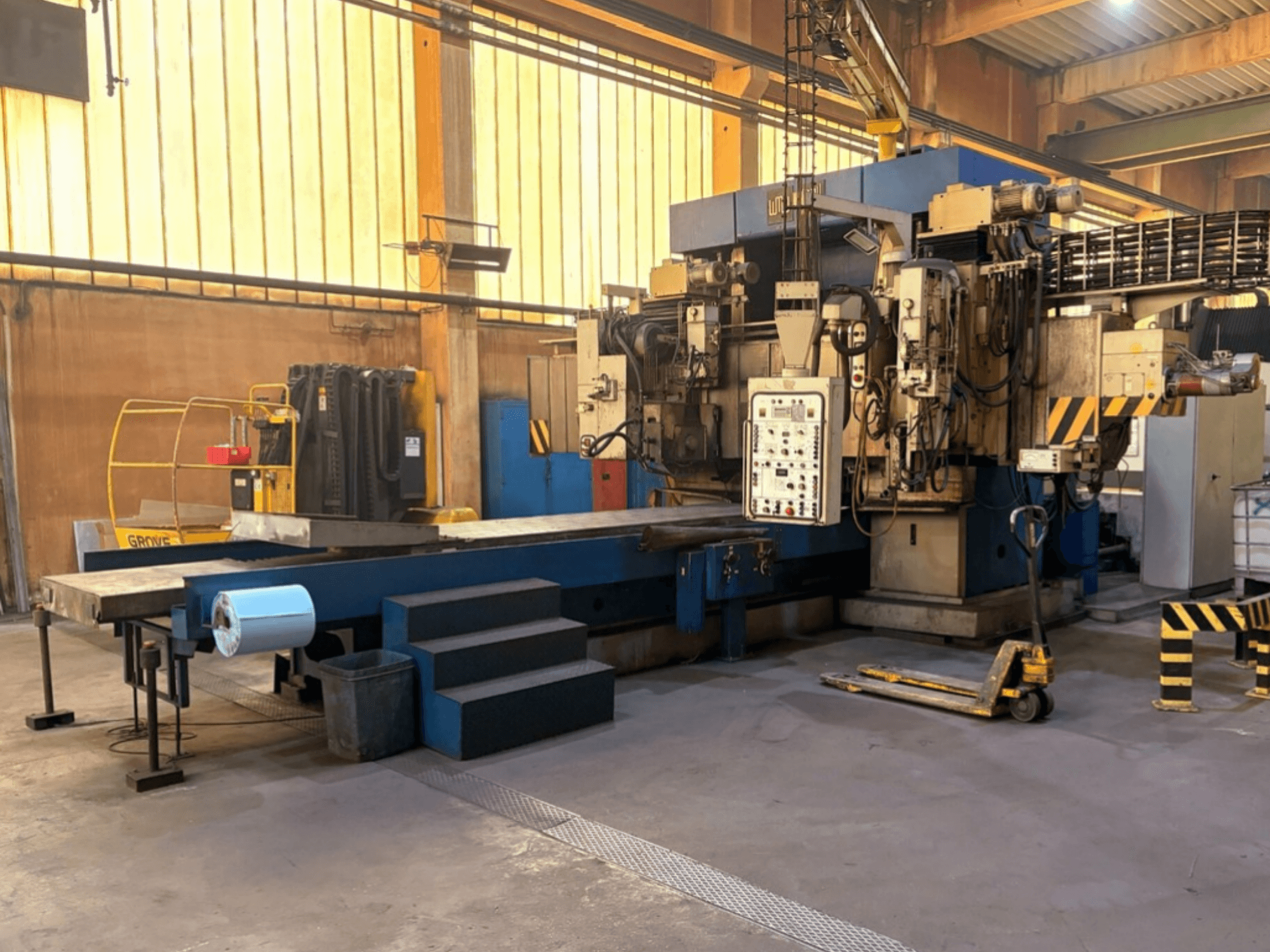

WMW-Heckert - SZ10-10-03DE-GRI-WMW-1989-00001

- Délka broušení / pracovní délka: 3 000 mm

- Šířka broušení / pracovní šířka: 1 250 mm

- Výška broušení / pracovní výška: 1 000 mm

- Šířka průchodu mezi sloupy: 1 410 mm

- Šířka průchodu mezi kryty: 1 310 mm

- Výška průchodu: max. 1 120 mm

- Výška stolu nad podlahou dílny: cca 785 mm

- Upínací plocha stolu: 3 230 x 1 000 mm

- T-drážky (podle TGL 3045): 8 drážek; šířka 22H12 mm; rozteč 125 mm

- Přípustné zatížení stolu: 3 150 kg/m (rovnoměrně rozložené)

- Maximální hmotnost obrobku: 9 450 kg

- Rychlost stolu: plynule nastavitelná 2 – 50 m/min

- Rychlost pojezdu příčníku: 560 mm/min

- Celkové rozměry stroje (D x Š x V): cca 10 700 x 7 395 x 4 710 mm

- Celková hmotnost stroje: 39,3 t (typový štítek) / cca 50 000 kg (technický list)

- Hlavní napájení: 3N~ / 50 Hz, 380 V - Řídicí napětí: 110 V

- Pomocné napětí: 24 V - Připojené zatížení: 126 kW

- Jmenovitý proud stroje: 190 A - Pojistka napájecího vedení: 224 A pomalá

- Brousicí podpěry: podpěra pro rovinné broušení a otočná brousicí podpěra

- Ovládání / rozhraní: Otočný ovládací panel vybavený panelem Siemens SIMATIC OP3 a analogovými ovladači/otočnými knoflíky
