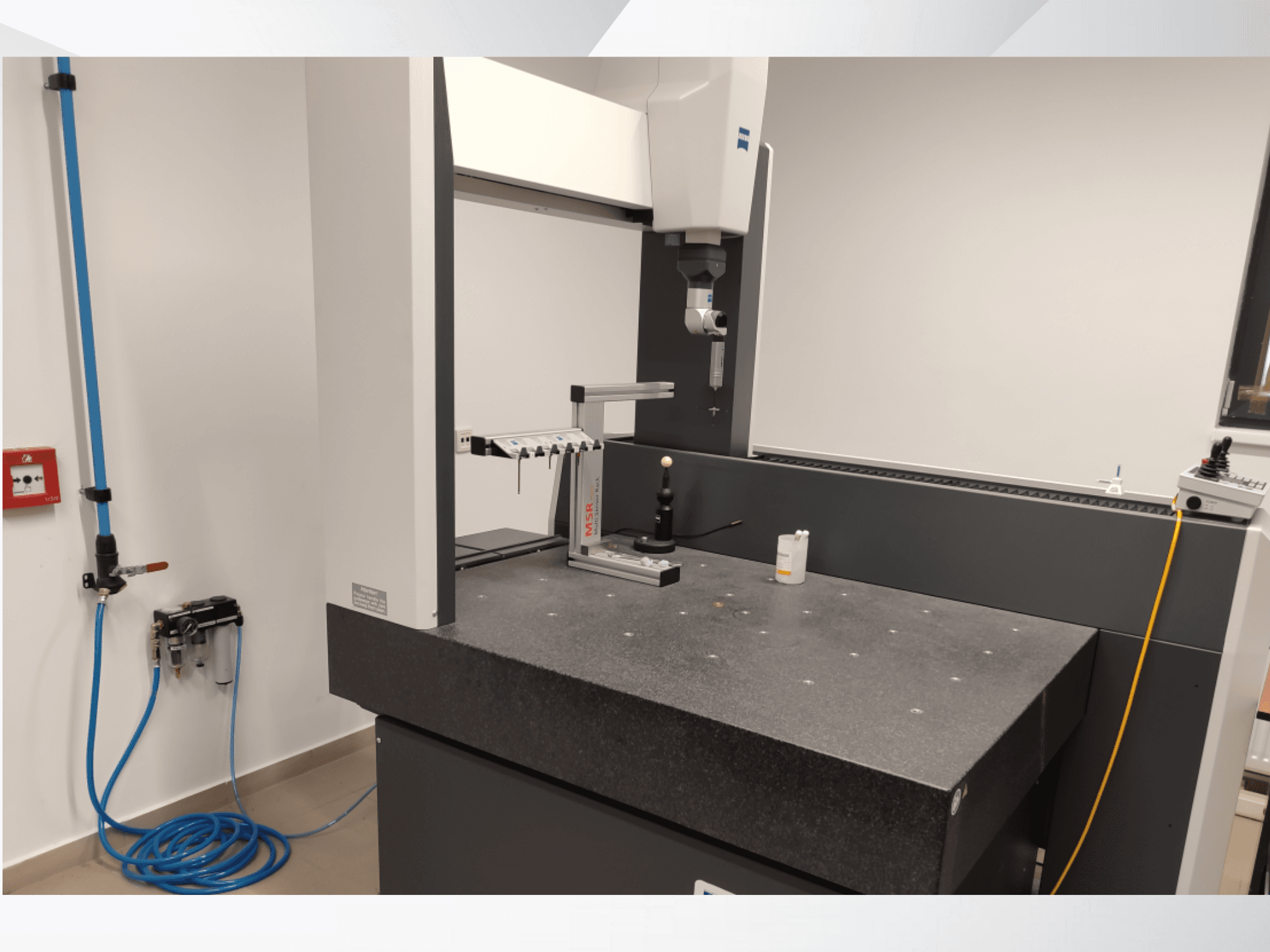

ZEISS - Contura 7/10/6 RDSRO-MEA-ZEI-2019-00001

Další informace

• Maximální velikost obrobku: cca 1344 x 910 x 716 mm

• Maximální hmotnost obrobku: 730 kg

• Výška stolu: 850 mm

• Vybaveno systémem tlumení vibrací

• Senzorový systém:

• Kloubová hlava: náklon ±180°, otáčení po 2,5°.

• Rychlost snímání: až 150 bodů za sekundu

• Maximální délka stylusu: 150 mm

• Maximální hmotnost stylusu: 15 g

• Min. průměr hrotu stylusu: 0,3 mm

• Přesnost (podle norem ISO 10360): 1:

• Chyba měření délky (E₀): 1,7 + L/350 µm (při 18-22 °C)

• Chyba snímání (THP): 2,7 µm

• Chyba měření tvaru (RONt): 1,7 µm

• Opakovatelnost (R₀): 1,2 µm

• Řídicí jednotka: ZEISS C99L

• Software: ZEISS CALYPSO, ZEISS GEAR PRO, ZEISS HOLOS

• Režim ovládání: Způsob ovládání: Motorizovaný / CNC

• Rozhraní: Ethernet, USB

• Výkon:

• Drive system: Motorizovaný CNC

• Rychlost pojezdu (osy): 0-70 mm/s

• Max. vektorová rychlost: 465 mm/s

• Max. zrychlení: 1,85 m/s²

• Rychlost skenování: až 125 mm/s

• Nástroje:

• Napájení: 1: napájení: 100-240 V AC (±10 %), 50-60 Hz

• Maximální spotřeba energie: 800 VA

• Typická spotřeba energie: 200 W

• Stlačený vzduch: 6-8 barů, předčištěný, suchý (ISO 8573-1 třída 4)

• Spotřeba vzduchu: max. 120 Nl/min

• Podmínky prostředí:

• Provozní teplota: 18°C-22°C

• Relativní vlhkost: 30-60% (nekondenzující)

• Shoda a certifikace:

• Splňuje požadavky směrnice ES o strojních zařízeních 2006/42/ES.

• Směrnice o elektromagnetické kompatibilitě 2014/30/EU

• Řízení kvality: ISO 9001:2008

• Řízení ochrany životního prostředí: ISO 9001:2008: ISO 14001:2004

• Akreditace ISO / IEC 17025:2005
