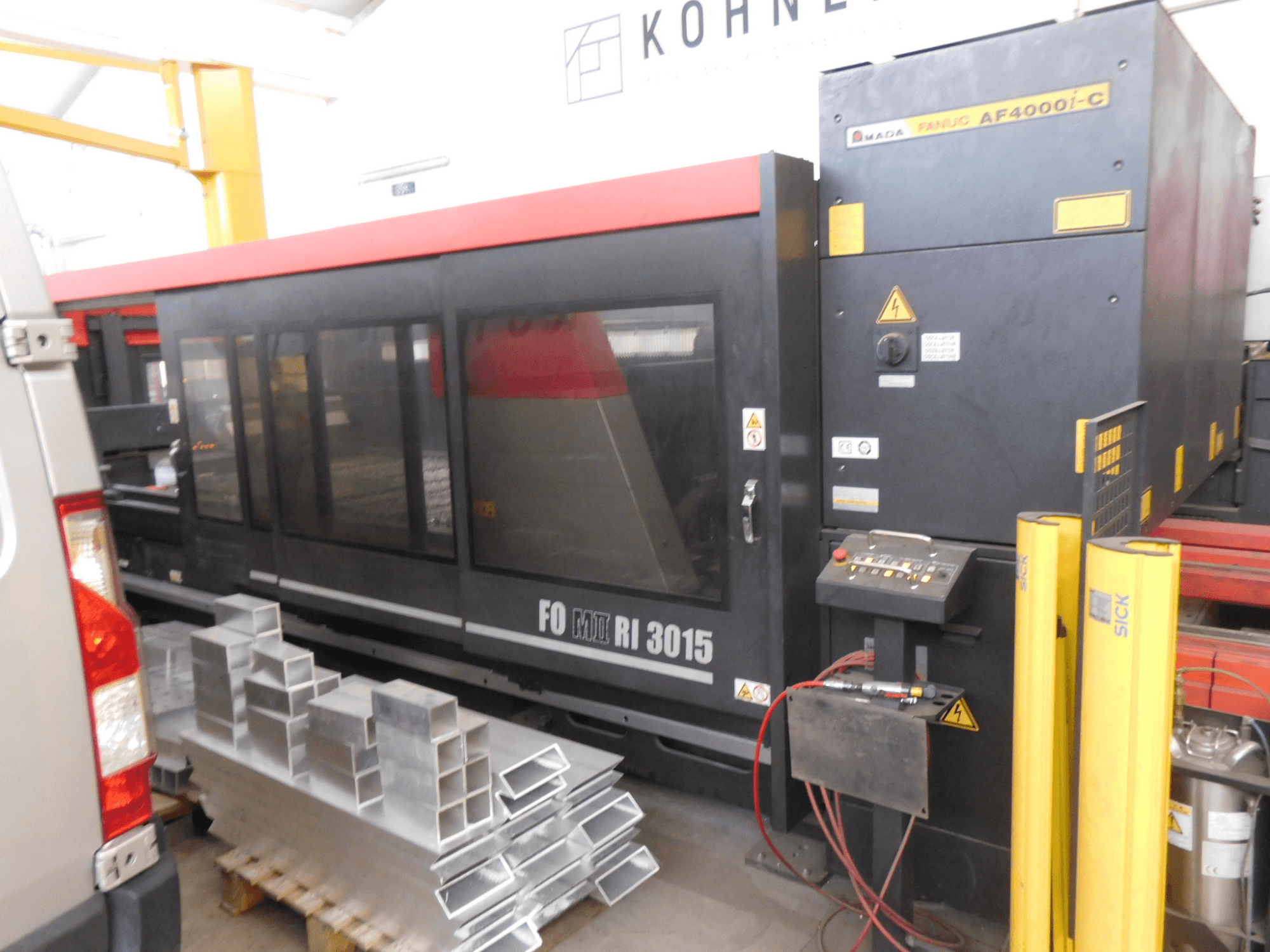

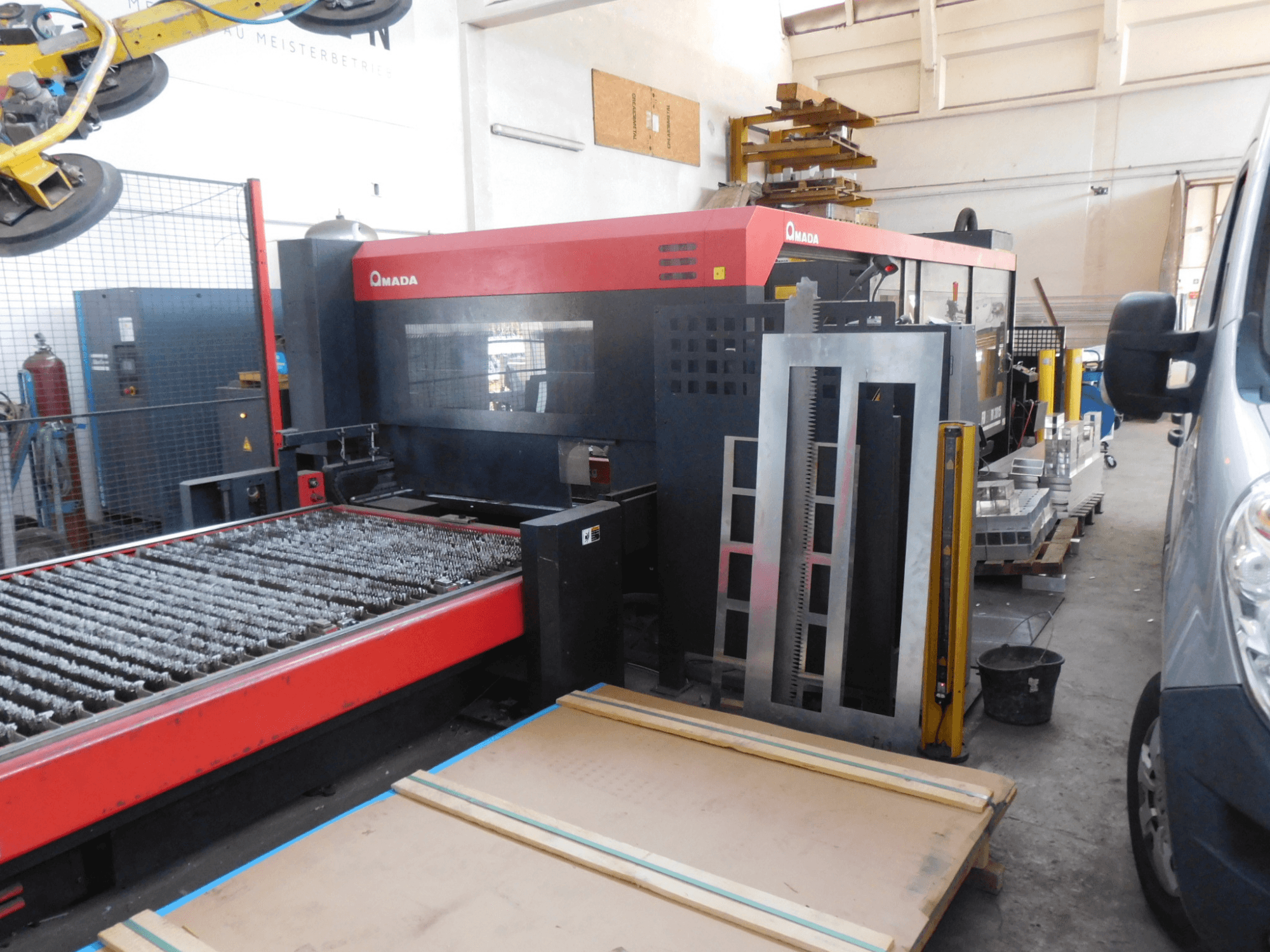

AMADA - FO-3015 II RIDE-CUT-AMA-2012-00003

• Typ laseru: CO2 laser, buzený AC-HF, rychlý axiální tok

• Výstup laseru: Výkon: 4000 W (kontinuální), 5000 W (špičkový)

• Optický systém: Systém: létající optika

• Rozsah pohybu (X x Y x Z): 3070 x 1550 x 200 mm

• Max. Zatížení stolu: 920 kg

• Max. Tloušťka materiálu (měkká ocel): 10 mm: 20 mm

• Rychlost polohování: 80 m/min (X/Y), 60 m/min (Z), 113 m/min (současně)

• Přesnost polohování: ± 0,01 mm / 500 mm

• Opakovatelnost polohování: ± 0,005 mm

• Řídicí jednotka: AMNC 3i (21,5palcová obrazovka)

• Typ laserového zdroje: AO4B-0815-B342 (YOM 2013, S/N L13X40476)

• Stabilita laseru: ± 2 %

• Spotřeba laserového plynu: přibližně 10 l/h

• Směs laserových plynů:

  • CO₂: 5 ± 0.25%

  • He: 60 ± 3 %

  • N₂: 35 ± 1.75%

• Režim svazku: přibližně TEM₀₀

• Divergence paprsku: méně než 2 mrad

• Frekvence pulzů: 1 - 2000 Hz

• Podmínky prostředí: 5 - 35 °C při max. 75% vlhkosti

• Teplotní rozsah (provozní teplota): 25°C (± 1°C)

• Vlnová délka laseru: 10,6 µm

• Spotřeba laserového plynu: přibližně 10 l/h

• Spotřeba energie: 12-59 kW (průměr pro celý systém)

• Rotační index (RI): Integrovaná možnost zpracování trubek/profilů; jednotka RI je přítomna v dokumentaci.

• Potřebný výkon (výrobní štítek hlavní jednotky): 200 V, 50/60 Hz

• Hmotnost stroje: 13 550 kg

• Výrobní štítek oscilátoru: Model AF4000i-C, hmotnost 1200 kg

• Výrobní štítek hlavní jednotky: Model FO3015IIRI

Přídavné zařízení

• Výměník palet: LST3015 RI (YOM 2017, S/N 30153398)

• Napájecí zdroj/transformátor: TG513 (S/N 987/13)

• Cooling/Extraction unit: PC5011FOm24kw (S/N 7196850001)

• Software VPSS 3i Tube Full Solution Pack

• Podpěra stolu Steel-Prisma

• Rotační jednotka pro řezání indexových trubek
